362 Циклы измерительных щупов: автоматическое определение поворота детали
14.7
Выравнив
ание
ра
зв
оро
та
де
тали
по
ос
и
С
(
цик
л
405, DIN/ISO:
G405)
14.7 Выравнивание разворота
детали по оси С (цикл 405,
DIN/ISO: G405)

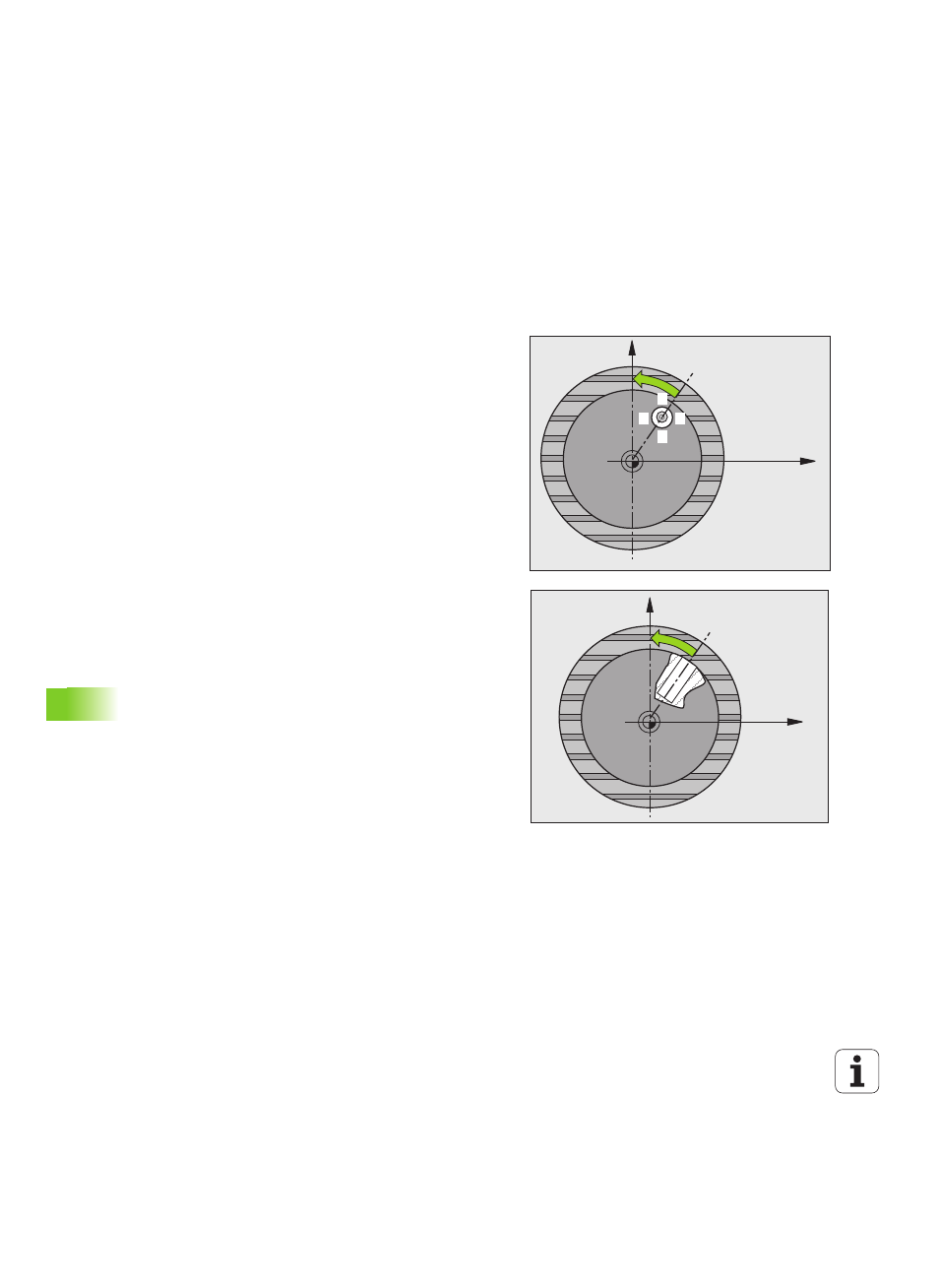

Ход цикла
С помощью цикла измерительного щупа 405 определяется
 угловое смещение между положительной осью Y активной
системы координат и осевой линией отверстия или
 угловое смещение между заданным и фактическим
положением центра отверстия
Полученное смещение угла система ЧПУ компенсирует путем
вращения оси С. При этом зажим детали на круглом столе может
быть любым, однако координата Y отверстия должна быть
положительной. Если угловое смещение отверстия измеряется
по оси Y измерительного щупа (горизонтальное положение
отверстия), то может потребоваться неоднократная отработка
цикла, т.к. из-за стратегии измерения возникает неточность
порядка 1% наклона.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 344) в точку измерения 1 .
Система ЧПУ рассчитывает точки измерения на основе
данных цикла и безопасного расстояния из MP6140
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (MP6120). ЧПУ
определяет направление измерения автоматически в
зависимости от запрограммированного начального угла
3 После чего щуп перемещается круговым движением либо на
высоту замера, либо на безопасную высоту к следующей точке
измерения 2 и выполняет там второй измерительный ход
4 Система ЧПУ позиционирует щуп в точке измерения 3 , потом
в точке измерения 4 , выполняет там третий и, соответственно,
четвертый замер и позиционирует измерительный щуп в центр
отверстия
5 Затем система ЧПУ возвращает щуп на безопасную высоту и
выравнивает деталь путем вращения круглого стола. Система
ЧПУ поворачивает круглый стол таким образом, что центр
отверстия после компенсации – как по вертикальной, так и по
горизонтальной оси измерительного щупа – лежит в
положительном направлении оси Y или на заданной позиции
центра отверстия. Измеренное смещение угла также доступно
в параметре Q150
X
Y
1
2
4
3
X
Y
