16.7 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО
КАРМАНА (цикл 423, DIN/ISO: G423)
Ход цикла
Цикл измерительного щупа 423 определяет центр, а также длину
и ширину прямоугольного кармана. Если в цикле задаются
соответствующие значения допуска, то ЧПУ осуществляет
сравнение заданного и фактического значения и записывает это
отклонение в системных параметрах.

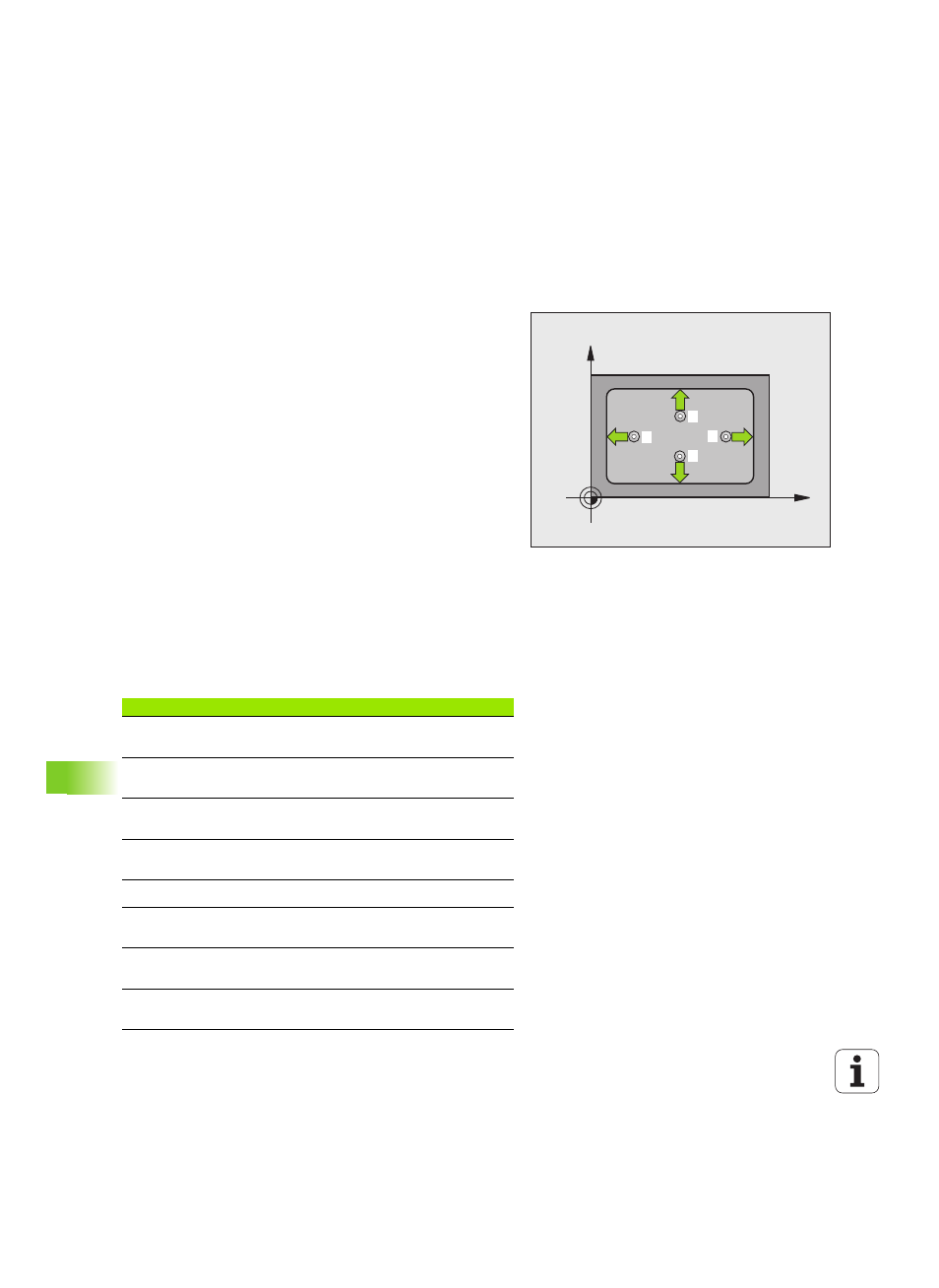

1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 344) в точку измерения 1 .
Система ЧПУ рассчитывает точки измерения на основе
данных цикла и безопасного расстояния из MP6140
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (MP6120)
3 После этого щуп перемещается либо параллельно оси на
высоту измерения, либо линейно на безопасную высоту к
следующей точке измерения 2 и выполняет там второе
измерение
4 Система ЧПУ позиционирует щуп в точке измерения 3 , потом
в точке измерения 4 , выполняет там третий и, соответственно,
четвертый замер и позиционирует измерительный щуп в центр
отверстия
5 После чего ЧПУ возвращает измерительный щуп на
безопасную высоту и запоминает фактические значения и
отклонения в следующих параметрах Q:
X
Y
1
2
3
4
Номер параметра Значение
Q151 Фактическое значение центра по
главной оси
Q152 Фактическое значение центра по
вспомогательной оси
Q154 Фактическое значение длины стороны
по главной оси
Q155 Фактическое значение длины стороны
по вспомогательной оси
Q161 Отклонение центра по главной оси
Q162 Отклонение центра по
вспомогательной оси
Q164 Отклонение длины стороны по главной
оси
Q165 Отклонение длины стороны по
вспомогательной оси
