11.5 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ
(цикл 8, DIN/ISO: G28)
Действие
ЧПУ может выполнять обработку в плоскости зеркального
отображения.
Зеркальное отображение действует с момента его определения в
программе. Оно действует также в режиме работы
«Позиционирование» с ручным вводом. ЧПУ показывает
активные оси отображения в дополнительной индикации
состояния.
Если отображается только одна ось, то изменяется
направление вращения инструмента. Этот принцип не
действует в циклах обработки.
Если зеркально отображаются две оси, то направление
вращения сохраняется.

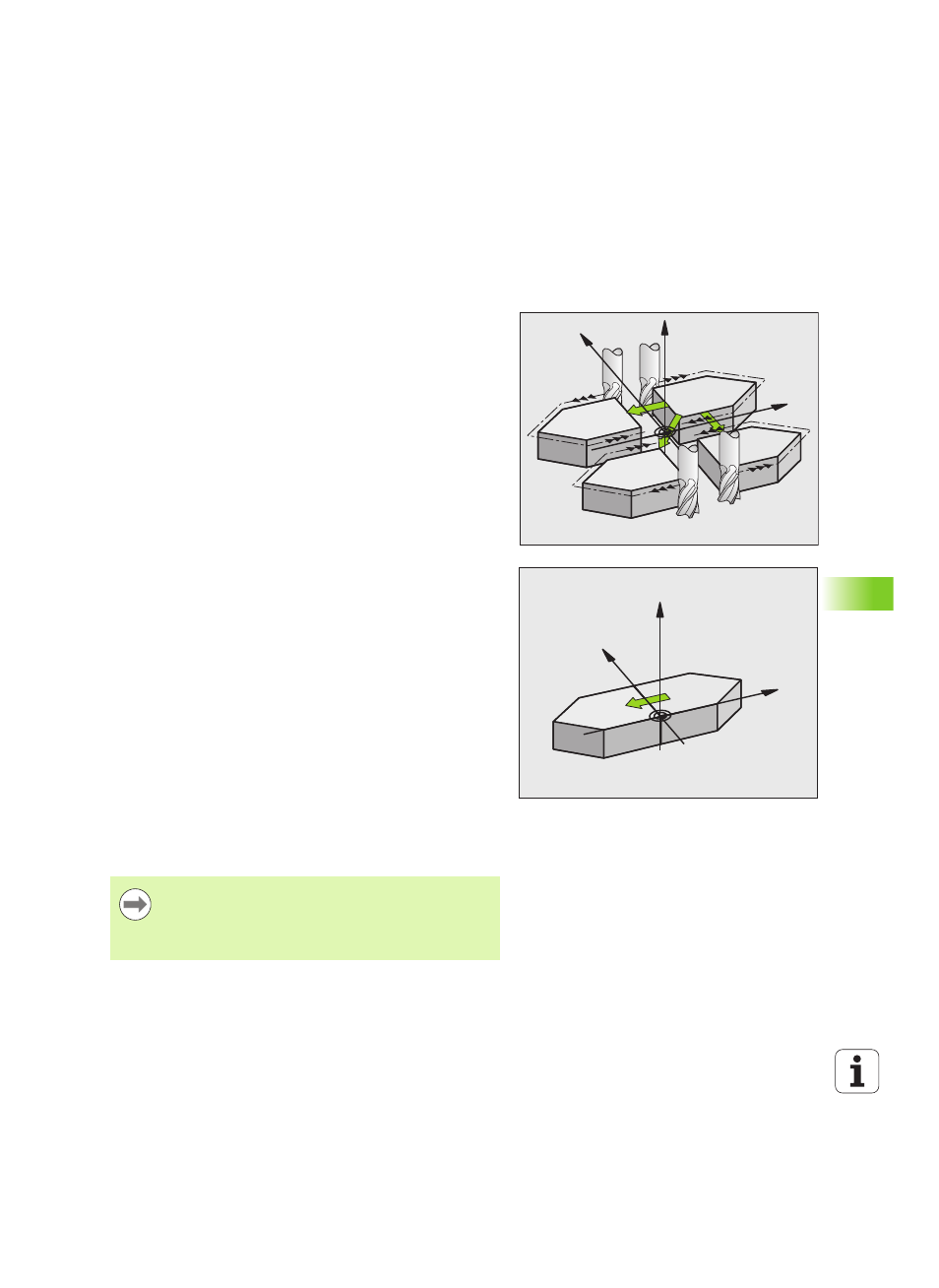

Результат зеркального отображения зависит от положения
нулевой точки:
Нулевая точка лежит на отображаемом контуре: элемент
отражается прямо в нулевой точке;
Нулевая точка лежит вне отображаемого контура: элемент
дополнительно смещается;
Сброс
Заново запрограммируйте цикл ОТОБРАЖЕНИЕ с вводом NO
ENT.
Учитывайте при программировании!
Y
X
Z
Y
X
Z
Если отображается только одна ось, изменяется
направление вращения в циклах фрезерования с
номерами 200. Исключение: цикл 208, в котором
сохраняется определенное в цикле направление
вращения.
