HEIDENHAIN iTNC 530

305

11

.8

КОЭ

Ф

ФИЦИЕНТ

МА

СШТ

А

БИР

О

В

АНИЯ

ОСИ

(

цик

л

26)

11.8 КОЭФФИЦИЕНТ

МАСШТАБИРОВАНИЯ ОСИ

(цикл 26)

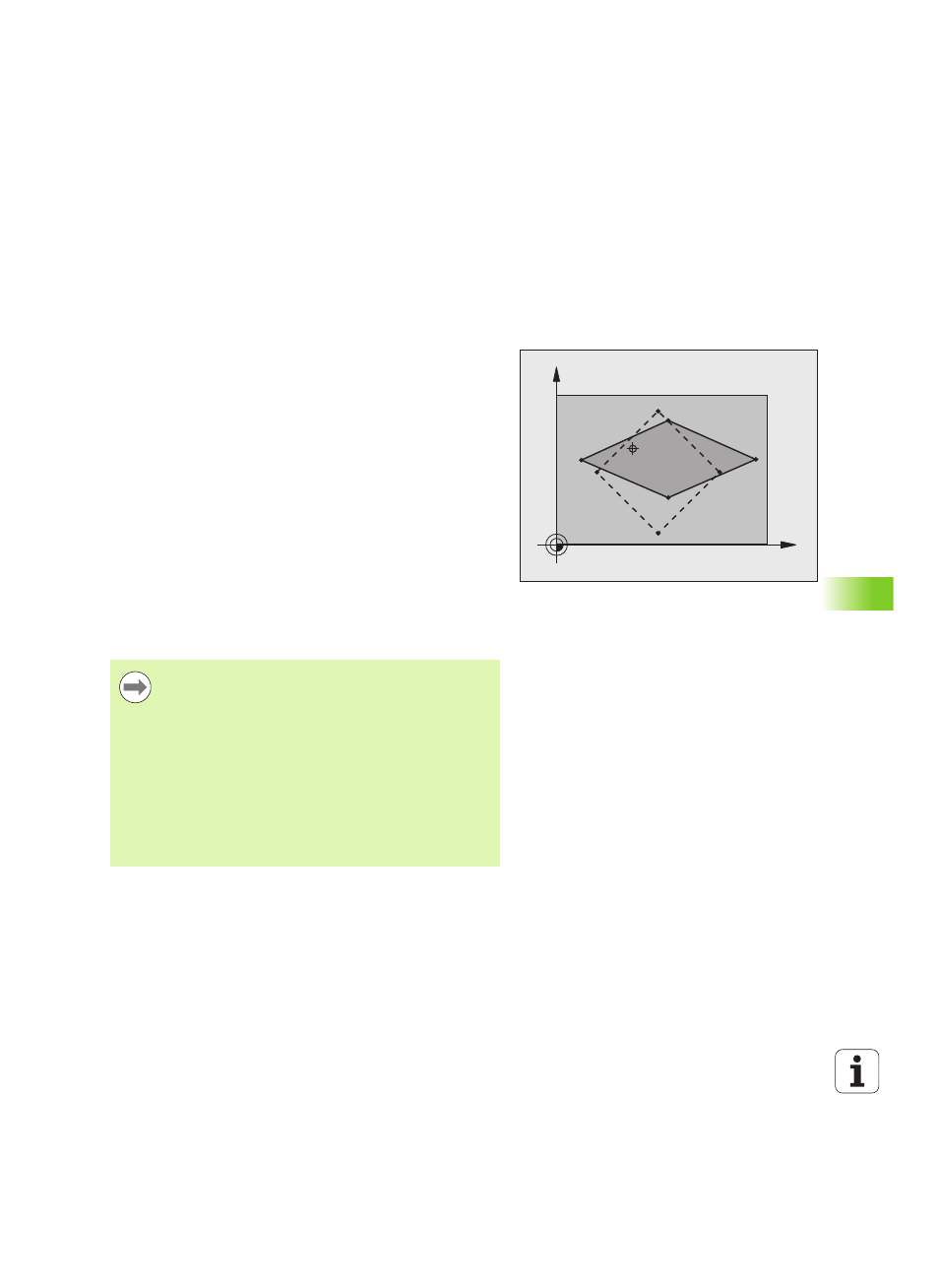

Действие

С помощью цикла 26 можно учесть коэффициенты усадки или

припуска, специфические для конкретной оси.

КОЭФФИЦЕНТ МАСШТАБИРОВАНИЯ действует с момента его

определения в программе. Он действует также в режиме работы

«Позиционирование» с ручным вводом. ЧПУ показывает

активный коэффициент масштабирования в дополнительной

индикации состояния.

Сброс

Заново запрограммируйте цикл КОЭФФИЦИЕНТ

МАСШТАБИРОВАНИЯ с коэффициентом 1 для соответствующей

оси.

Учитывайте при программировании!

X

Y

CC

Оси координат с положениями для круговых

траекторий запрещается растягивать или сжимать с

помощью различных коэффициентов.

Для каждой оси координат можно ввести собственный

осевой коэффициент масштабирования.

Дополнительно можно запрограммировать

координаты центра для всех коэффициентов

масштабирования.

Контур растягивается от центра или сжимается к нему,

то есть, не обязательно от или к текущей нулевой

точке, как в цикле 11 КОЭФФИЦИЕНТ

МАСШТАБИРОВАНИЯ.
