HEIDENHAIN iTNC 530

175

5.6

ПР

ЯМО

У

ГО

ЛЬНАЯ

ЦА

ПФ

А

(

цик

л

256, DIN/ISO:

G256)

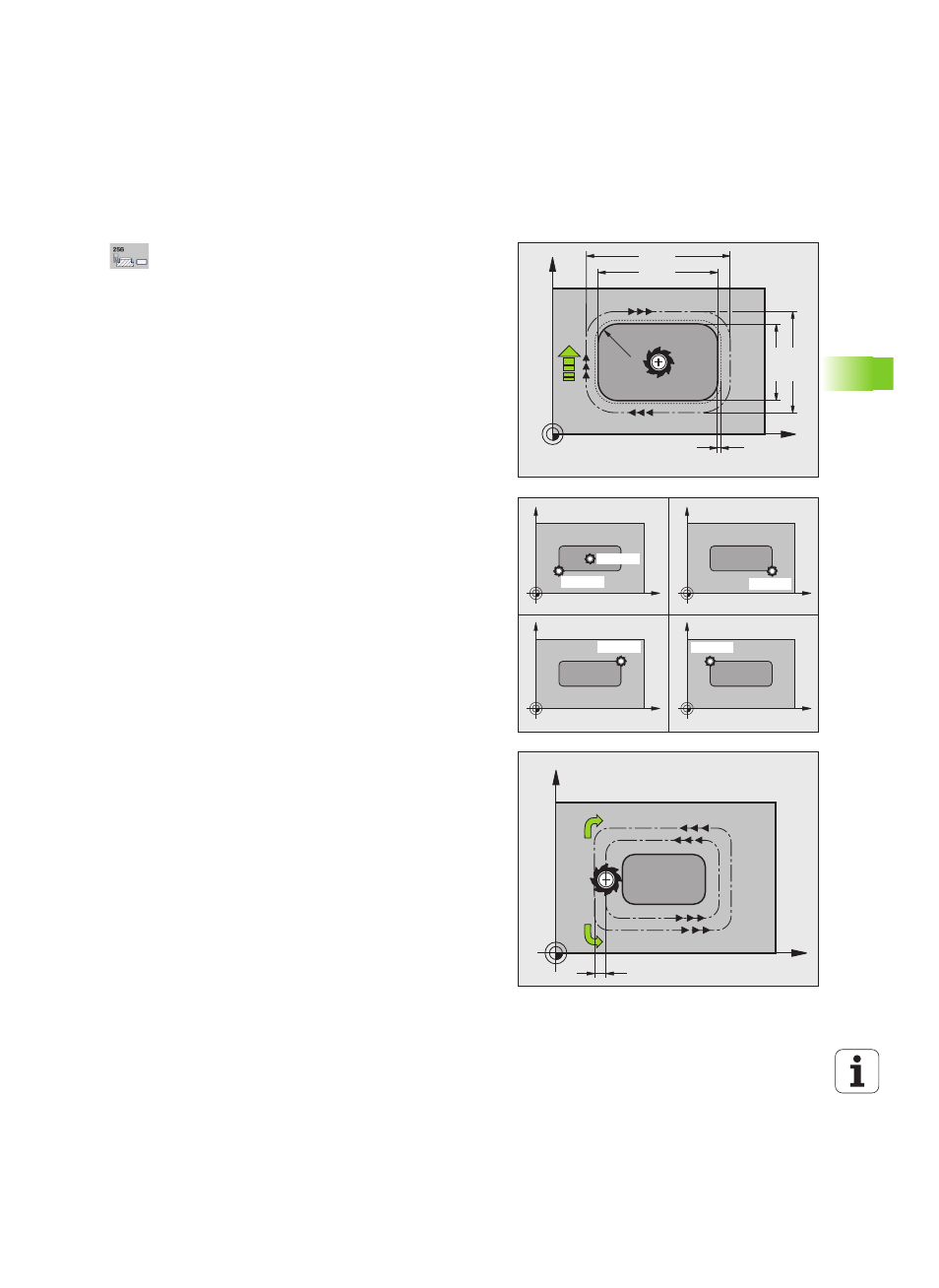

Параметры цикла

Длина 1 стороны Q218: длина острова

параллельно главной оси плоскости обработки.

Диапазон ввода от 0 до 99999,9999

Размер заготовки длина стороны 1 Q424: длина

острова, параллельно главной оси плоскости

обработки. Размер заготовки длина стороны 1

введите больше 1-ой длины стороны. ЧПУ

выполняет несколько врезаний сбоку, если

разница между размером заготовки 1 и размером

готовой детали 1 больше допустимого врезания

со стороны (радиус инструмента умножить на

перекрытие траектории Q370). ЧПУ всегда

рассчитывает постоянное врезание сбоку.

Диапазон ввода от 0 до 99999,9999

Длина 2 стороны Q219: длина острова

параллельно вспомогательной оси плоскости

обработки. Размер заготовки длина стороны 2

введите больше 2-ой длины стороны. ЧПУ

выполняет несколько врезаний со стороны, если

разница между размером заготовки 2 и размером

готовой детали 2 больше допустимого врезания

со стороны (радиус инструмента умножить на

перекрытие траектории Q370). ЧПУ всегда

рассчитывает постоянное врезание сбоку.

Диапазон ввода от 0 до 99999,9999

Размер заготовки длина стороны 2 Q425: длина

острова, параллельно к вспомогательной оси

плоскости обработки. Диапазон ввода от 0 до

99999,9999

Радиус угла Q220: радиус угла острова. Диапазон

ввода от 0 до 99999,9999

Припуск на чистовую обработку стороны Q368

(в инкрементах): припуск на чистовую обработку в

плоскости обработки, оставляемый ЧПУ при

обработке. Диапазон ввода от 0 до 99999,9999

Поворот Q224 (абсолютный): угол, на который

поворачивается весь остров. Центр вращения

лежит в точке, в которой находится инструмент

при вызове цикла. Диапазон ввода от -360,000 до

360,000

Положение острова Q367: положение острова

относительно позиции инструмента при вызове

цикла:

0: позиция инструмента = центр острова

1: позиция инструмента = левый нижний угол

2: позиция инструмента = правый нижний угол

3: позиция инструмента = правый верхний угол

4: позиция инструмента = левый верхний угол

X

Y

Q21

9

Q218

Q368

Q220

Q207

Q424

Q425

X

Y

X

Y

X

Y

X

Y

Q367=0

Q367=1

Q367=2

Q367=3

Q367=4

X

Y

k

Q351= –1

Q351= +1
