HEIDENHAIN iTNC 530

275

10.3

ПОС

Т

Р

ОЧНОЕ

ФРЕЗЕР

ОВ

АНИЕ

(

цик

л

230, DIN/ISO:

G230)

10.3 ПОСТРОЧНОЕ

ФРЕЗЕРОВАНИЕ (цикл 230,

DIN/ISO: G230)

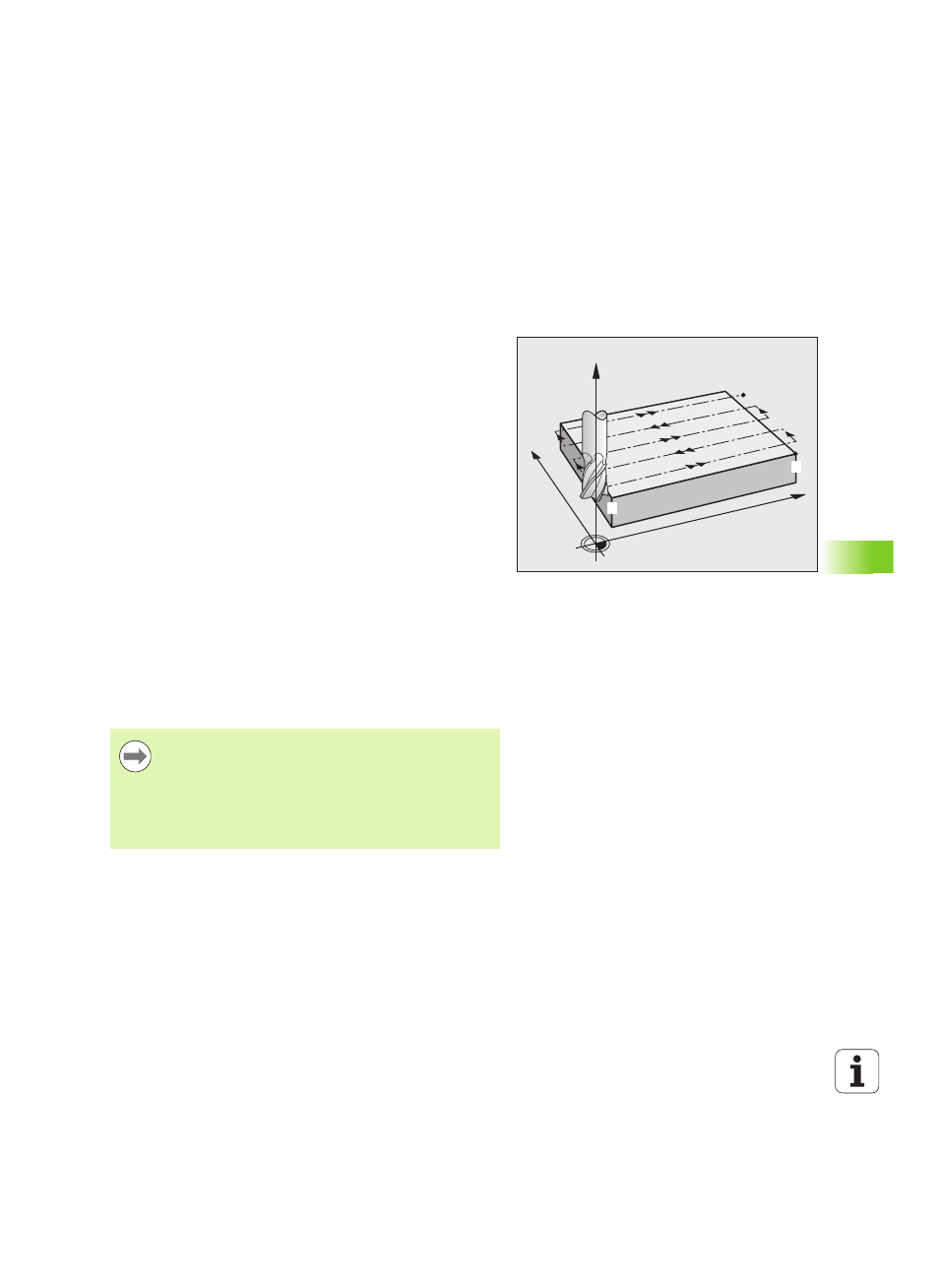

Ход цикла

1 ЧПУ позиционирует инструмент на ускоренном ходу FMAX из

текущего положения в плоскости обработки в начальную точку

1

; при этом ЧПУ смещает инструмент влево и вверх на

величину радиуса инструмента

2 После этого инструмент перемещается с FMAX по оси

шпинделя на безопасное расстояние, а затем с подачей на

врезание в запрограммированную начальную позицию по оси

шпинделя

3 Затем инструмент с запрограммированной подачей

фрезерования перемещается в конечную точку

2

; ЧПУ

рассчитывает конечную точку из запрограммированной

начальной точки, длины и радиуса инструмента

4 ЧПУ смещает инструмент с подачей фрезерования в

начальную точку следующей строки; ЧПУ рассчитывает

смещение по запрограммированной ширине и количеству

проходов

5 Затем инструмент перемещается в отрицательном

направлении 1-й оси

6 Построчное фрезерование повторяется до тех пор, пока

заданная поверхность не будет полностью обработана

7 В завершение ЧПУ возвращает инструмент со скоростью

FMAX на безопасное расстояние

Учитывайте при программировании!

X

Y

Z

1

2

Система ЧПУ позиционирует инструмент с текущего

положения сначала в плоскости обработки, а затем по

оси шпинделя в начальную точку .

Следует выполнить предварительное

позиционирование инструмента таким образом, чтобы

исключить возможность столкновения с заготовкой

или зажимным приспособлением.
