18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ

(цикл 451, DIN/ISO: G451,

опция)

Ход цикла

С помощью цикла 451 измерительного щупа можно проверить и

при необходимости оптимизировать кинематику станка. При этом

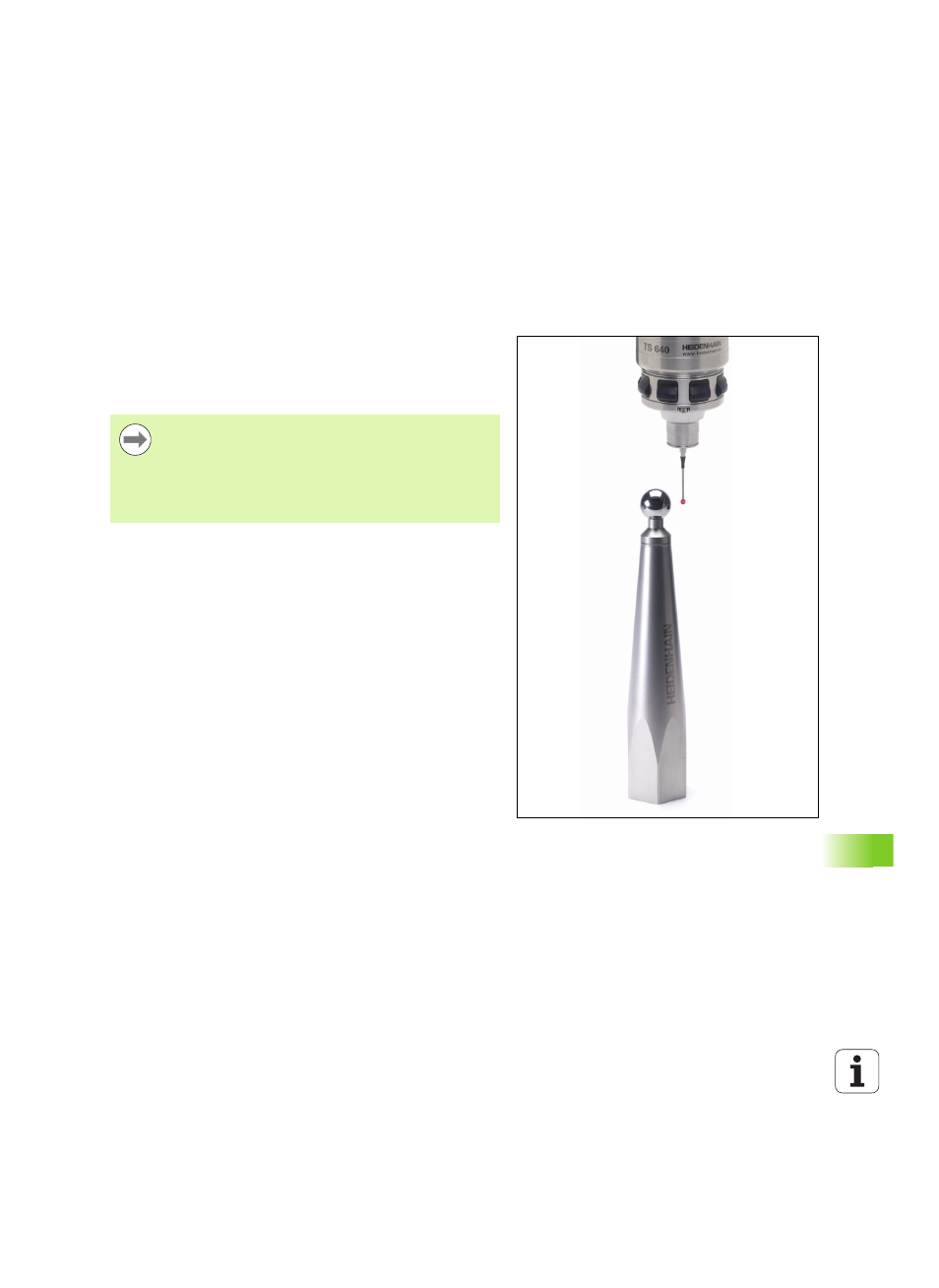

с помощью 3D-измерительного щупа TS производится измерение

калибровочного шара HEIDENHAIN, который закреплен на столе

станка.

ЧПУ определяет статическую точность наклона. При этом ПО

минимизирует пространственные ошибки, возникающие при

наклоне, и в конце операции измерения автоматически сохраняет

геометрию станка в соответствующих постоянных станка в

описании кинематики.

1 Закрепите калибровочный шар, учитывайте возможность

столкновений

2 В ручном режиме установите точку привязки в центр шара или,

если задано Q431=1 или Q431=3: вручную поместите щуп по

его оси над калибровочным шаром, а в плоскости обработки -

в центре шара

3 Выберите режим отработки программы и запустите программу

калибровки

HEIDENHAIN рекомендует использовать

калибровочный шар KKH 250 (заказной номер 655 475-

01) или KKH 100 (заказной номер 655 475-02), которые

имеют особо высокую жесткость и специально

сконструированы для калибровки станков. Если у вас

возникли вопросы, свяжитесь с компанией

HEIDENHAIN.
