Циклы обработки: сверление

3.8

УНИВЕР

С

А

ЛЬНОЕ

Г

Л

УБОК

ОЕ

СВЕР

ЛЕНИЕ

(

цик

л

205, DIN/ISO:

G205)

Параметры цикла

Безопасное расстояние Q200 (в инкрементах):

расстояние от вершины инструмента до

поверхности заготовки. Диапазон ввода от 0 до

99999,9999 или через PREDEF

Глубина Q201 (в инкрементах): расстояние от

поверхности заготовки до дна отверстия (вершина

конуса отверстия). Диапазон ввода от -99999,9999

до 99999,9999

Подача на врезание Q206: скорость движения

инструмента при сверлении в мм/мин. Диапазон

ввода от 0 до 99999,999 либо через FAUTO, FU

Глубина врезания Q202 (в инкрементах): величина,

на которую каждый раз врезается инструмент.

Диапазон ввода от 0 до 99999,9999. Параметр

«Глубина» не обязательно должен быть кратен

параметру «Глубина врезания». Система ЧПУ

производит перемещение на глубину за один

рабочий ход, если:

параметры «Глубина врезания» и «Глубина»

равны

значение параметра «Глубина врезания»

больше значения параметра «Глубина»

Коорд. поверхности заготовки Q203 (абсолютная):

координата поверхности заготовки. Диапазон

ввода от -99999,9999 до 99999,9999

2-ое безопасное расстояние Q204 (в инкрементах):

координата по оси шпинделя, на которой

невозможно столкновение инструмента и

заготовки (зажимного приспособления). Диапазон

ввода от 0 до 99999,9999 или через PREDEF

Количество снимаемого материала Q212 (в

инкрементах): значение, на которое система ЧПУ

уменьшает глубину подвода Q202 после каждого

подвода. Диапазон ввода от 0 до 99999,9999

Минимальная глубина врезания Q205 (в

инкрементах): если введено количество

снимаемого материала, ЧПУ ограничивает

врезание на заданное в Q205 значение. Диапазон

ввода от 0 до 99999,9999

Расстояние опережения вверху Q258 (в

инкрементах): безопасное расстояние для

позиционирования на ускоренном ходу, когда

система ЧПУ возвращает инструмент после

вывода из отверстия на действующую глубину

врезания; значение при первом врезании.

Диапазон ввода от 0 до 99999,9999

X

Z

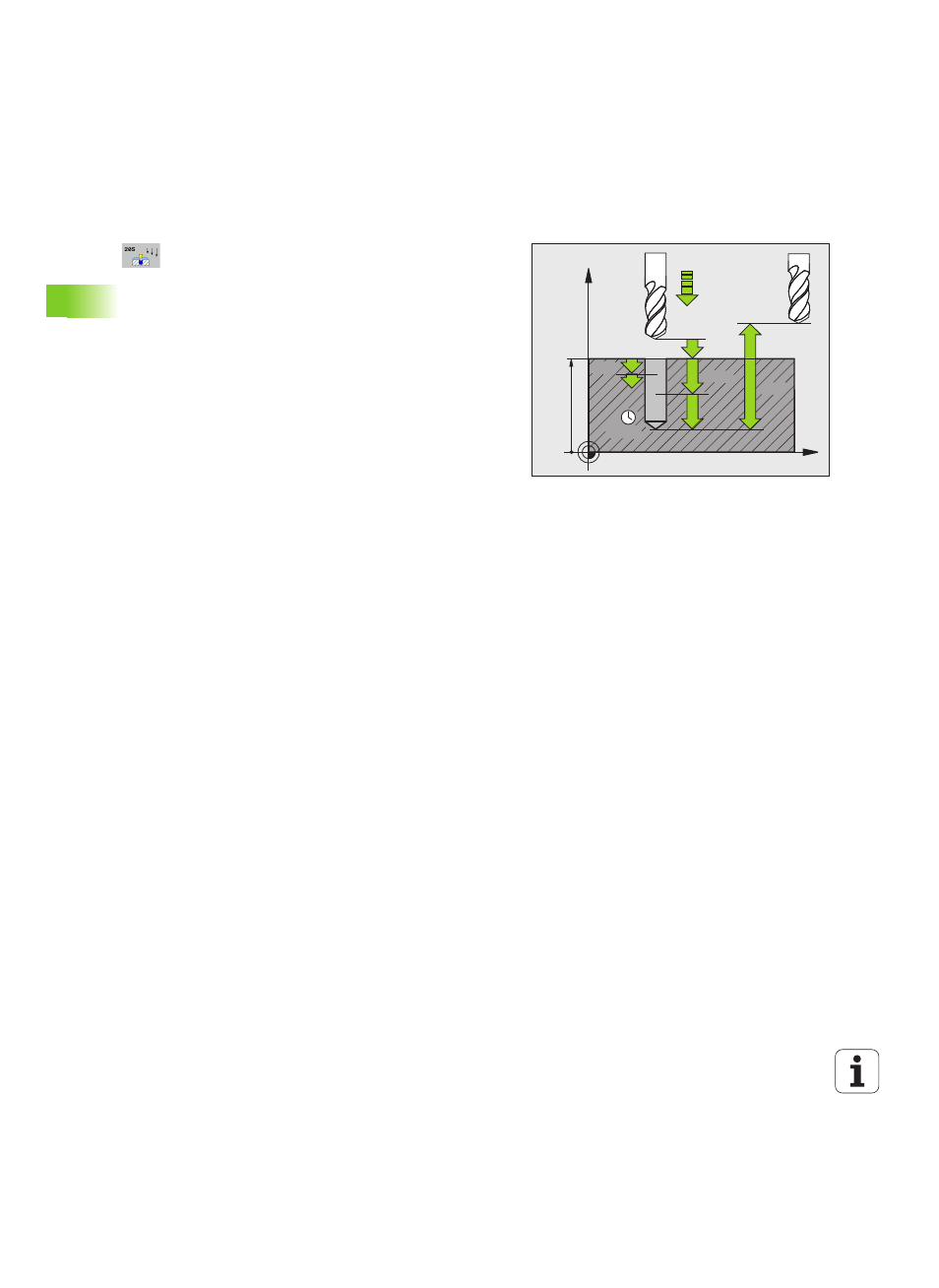

Q200

Q201

Q206

Q202

Q203

Q204

Q211

Q257
