Циклы обработки: «Нарезание резьбы» / «Резьбофрезерование»
4.3
НАРЕЗАНИЕ
РЕЗЬБЫ
МЕТЧИКОМ
без
к
о
мпенс
ат
ора
GS,
НОВИНКА
(цик
л
207, DIN/ISO:
G207)

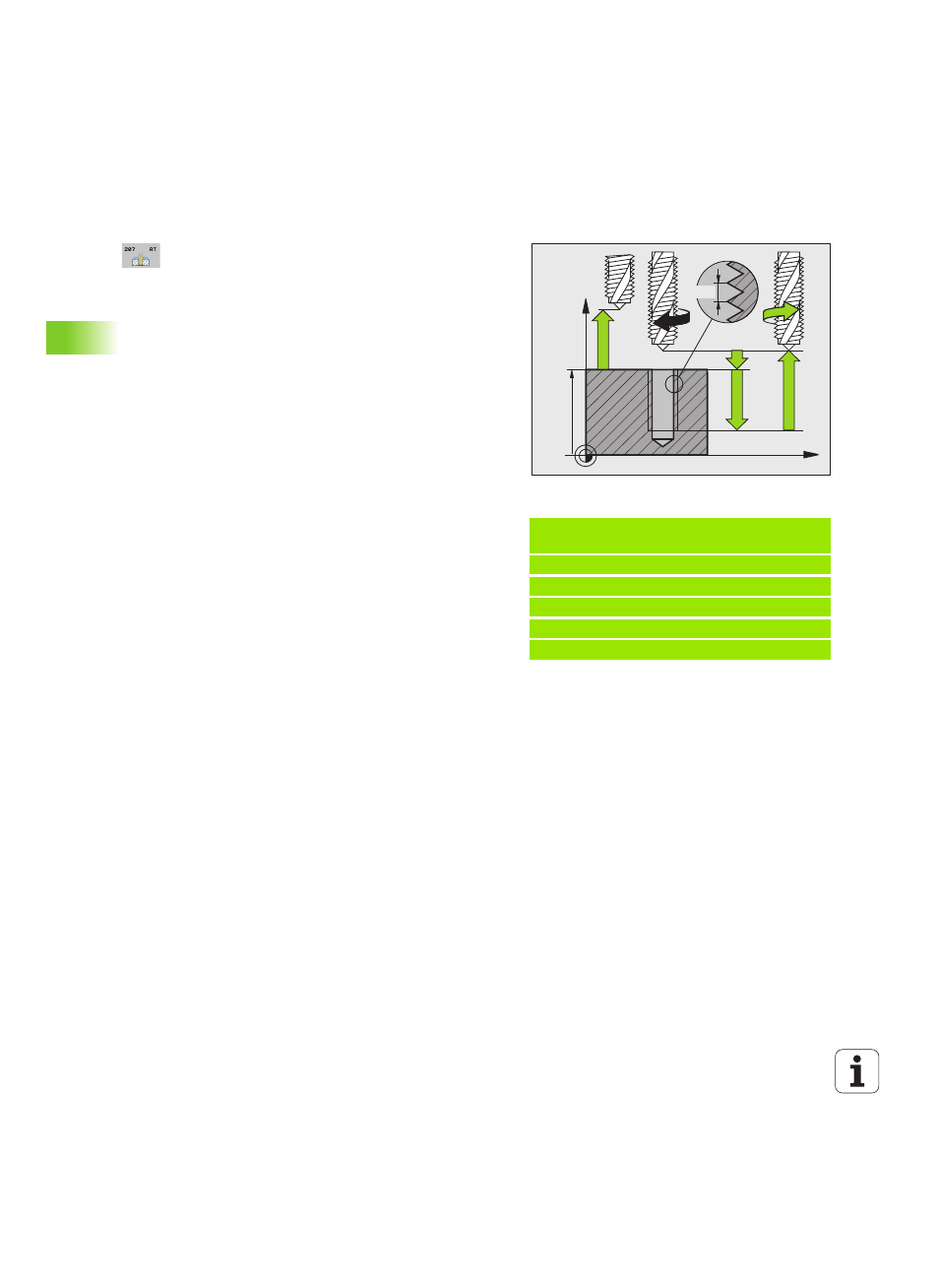

Параметры цикла
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (начальная
позиция) до поверхности заготовки Диапазон
ввода от 0 до 99999,9999 или через PREDEF
Глубина сверления Q201 (в инкрементах):
расстояние от поверхности заготовки до конца
резьбы. Диапазон ввода от -99999,9999 до
99999,9999
Шаг резьбы Q239
Шаг резьбы. Правое или левое направление
резьбы определяется знаками +/-:
+= правая резьба
–= левая резьба
Диапазон ввода -99,9999 до 99,9999
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
2-ое безопасное расстояние Q204 (в инкрементах):
координата по оси шпинделя, на которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
Выход из материала при прерывании программы
Если в процессе нарезания внешней резьбы нажать внешнюю
клавишу Stopp, система ЧПУ отобразит клавишу Softkey ВЫХОД
ИЗ МАТЕРИАЛА ВРУЧНУЮ . Если нажать ВЫХОД ИЗ
МАТЕРИАЛА ВРУЧНУЮ, можно вывести инструмент из
материала, управляя им. Для этого следует нажать клавишу
положительного направления активной оси шпинделя.
Пример: NC-кадры
26 CYCL DEF 207 НАРЕЗ.РЕЗЬБЫ МЕТЧ. GS,
НОВ.
Q200=2
;БЕЗОП. РАССТ.
Q201=-20 ;ГЛУБИНА
Q239=+1 ;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-ОЕ БЕЗОП. РАССТ.
Z
X
Q203
Q204
Q200
Q201
Q239
