290 Циклы: преобразования координат
11
.1
Основные
по
л
о
ж
е
ния
11.1 Основные положения
Обзор
С помощью перерасчета координат ЧПУ может использовать
один раз запрограммированную траекторию в разных местах
обрабатываемой детали с измененным положением и размером.
ЧПУ предлагает следующие циклы преобразования координат:
Активация преобразования координат
Начало активации: пересчет координат начинается с момента его
определения, он не вызывается. Он остается активным до тех
пор, пока не будет отменен или не будет определен заново.
Сброс пересчета координат:
 Заново определите цикл со значениями для основного режима,
например, коэффициент масштабирования 1,0
 Выполните дополнительные функции M2, M30 или кадр END
PGM (зависит от машинного параметра 7300)
 Выберите новую программу
 Запрограммируйте дополнительную функцию M142 Удаление
модальной информации программы

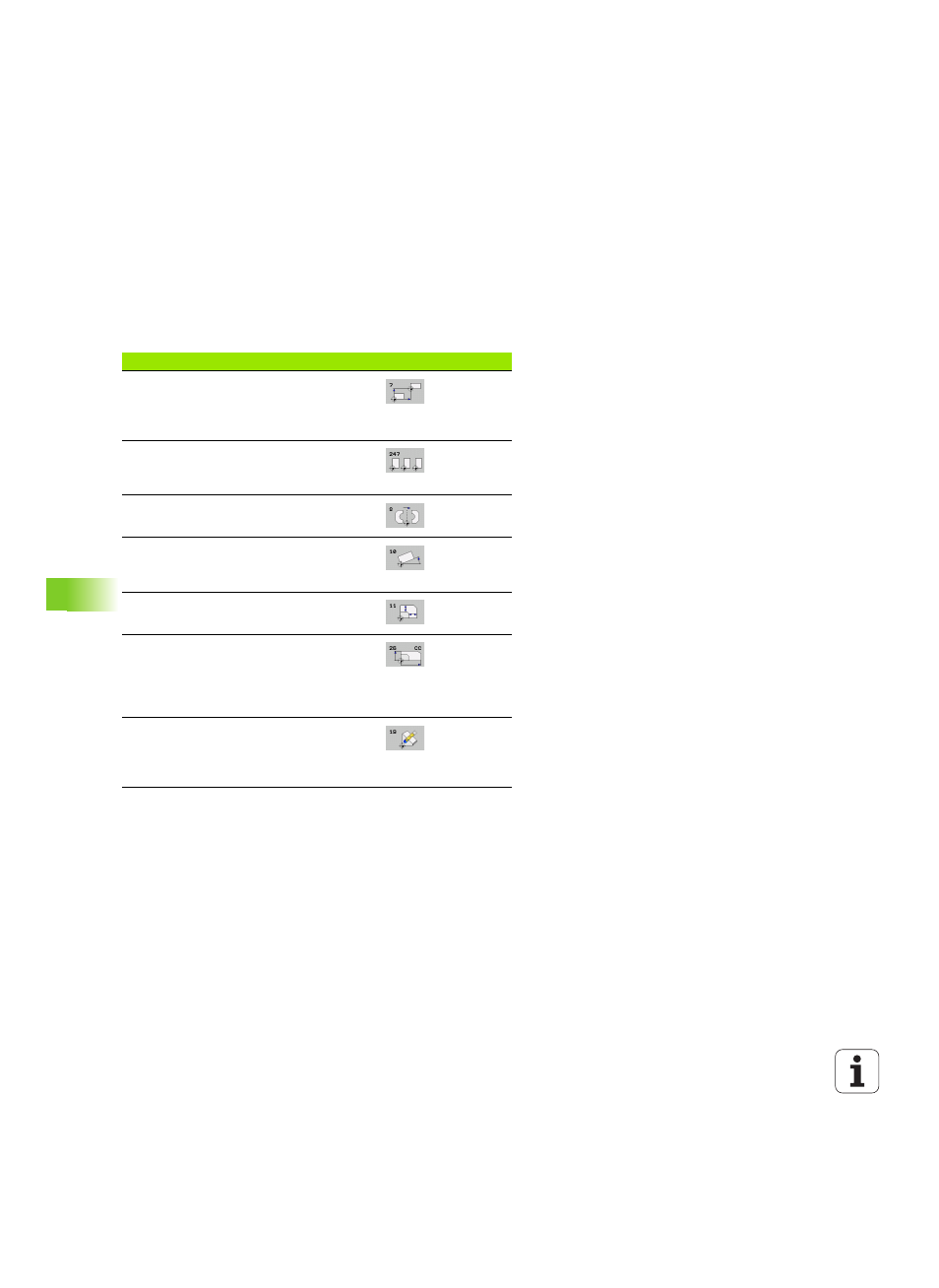

Цикл Softkey Стр.
7 НУЛЕВАЯ ТОЧКА
Смещение траектории непосредственно
в программе или через таблицу нулевых
точек
Стр. 291
247 УСТАНОВКА ТОЧКИ ПРИВЯЗКИ
Задание точки привязки во время
выполнения программы
Стр. 298
8 ЗЕРКАЛЬНОЕ ОТРАЖЕНИЕ
Зеркальное отражение траекторий
Стр. 299
10 ВРАЩЕНИЕ
Вращение траекторий в плоскости
обработки
Стр. 301
11 МАСШТАБИРОВАНИЕ
Уменьшение или увеличение траекторий
Стр. 303
26 КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ ОСИ
Уменьшение или увеличение траекторий
с помощью осевых коэффициентов
масштабирования
Стр. 305
19 ПЛОСКОСТЬ ОБРАБОТКИ
Обработка в наклоненной системе
координат для станков с поворотными
головками и/или поворотными столами
Стр. 307
