264

Циклы обработки: описание кармана по контуру формулой

9.1 SL-

цик

лы

со

сл

о

ж

ной

фо

рмуло

й

ко

н

тур

а

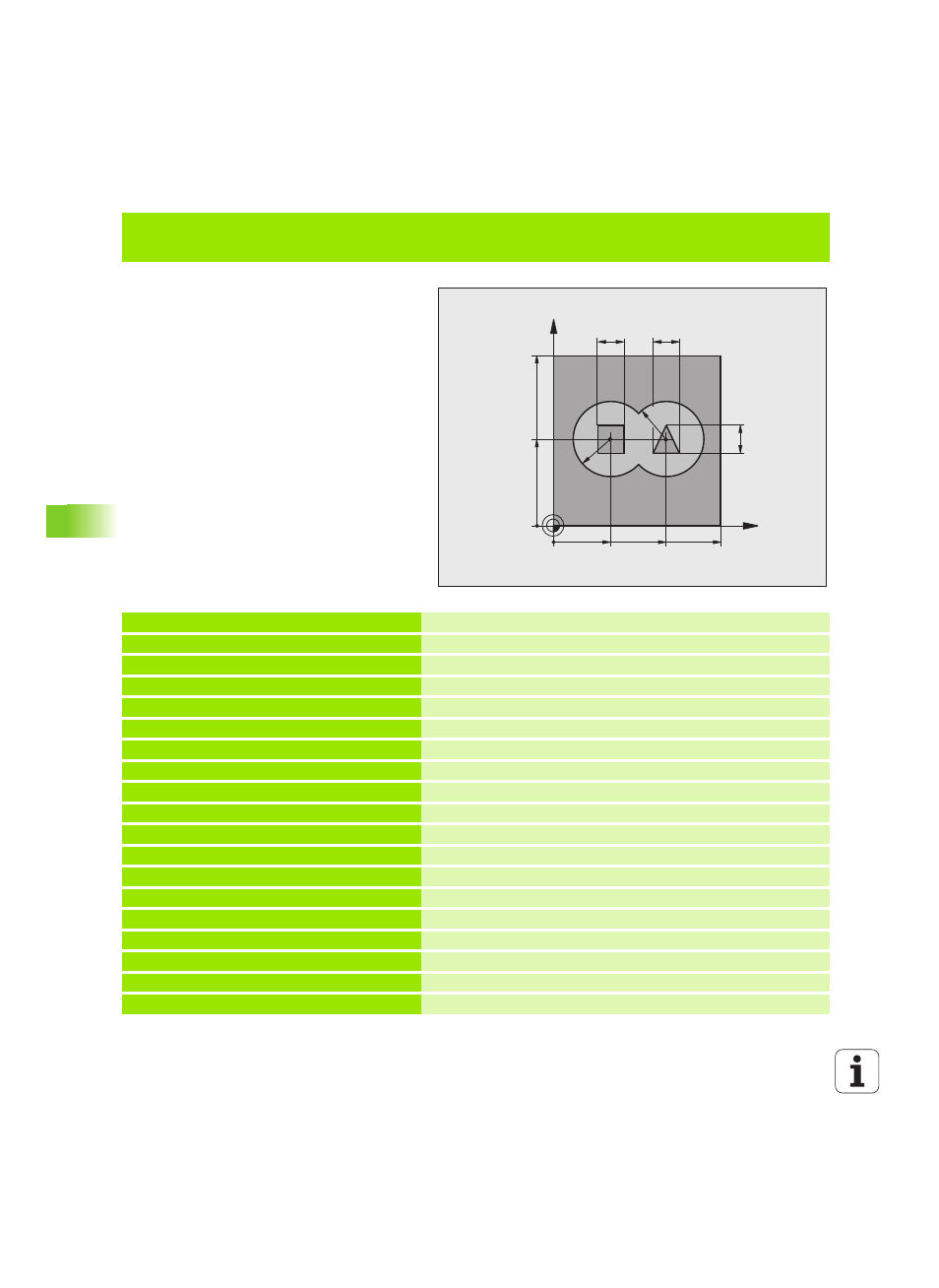

Пример: накладывающиеся контуры с формулой контура, черновая и чистовая
обработка

0 BEGIN PGM КОНТУР ММ

1 BLK FORM 0.1 Z X+0 Y+0 Z-40

Определение заготовки

2 BLK FORM 0.2 X+100 Y+100 Z+0

3 TOOL DEF 1 L+0 R+2.5

Определение инструмента черновая фреза

4 TOOL DEF 2 L+0 R+3

Определение инструмента чистовая фреза

5 TOOL CALL 1 Z S2500

Вызов инструмента черновая фреза

6 L Z+250 R0 FMAX

Вывод инструмента из материала

7 SEL CONTOUR “МОДЕЛЬ“

Программа определения контура

8 CYCL DEF 20 ДАННЫЕ КОНТУРА

Определение общих параметров обработки

Q1=-20

;ГЛУБИНА ФРЕЗ.

Q2=1

;ПЕРЕКР.ТРАЕКТОРИИ

Q3=+0,5

;ПРИПУСК СБОКУ

Q4=+0,5

;ГЛУБИНА ПРИПУСКА

Q5=+0

;КООРД. ПОВЕРХНОСТИ

Q6=2

;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q7=+100 ;БЕЗОП. ВЫСОТА

Q8=0.1

;РАДИУС СКРУГЛЕНИЯ

Q9=-1

;НАПР. ВРАЩЕНИЯ

9 CYCL DEF 22 ВЫБОРКА

Определение цикла «Выборка»

X

Y

35

50

100

100

16

16

R25

65

16

R25
