Циклы обработки: карман по контуру, протяжка контура
7.8
ЧИС
Т
ОВ
АЯ
ОБР
А
БОТКА
БОК
. ПОВЕР
ХНОС
Т
И
(
цик
л
24, DIN/ISO:
G124)

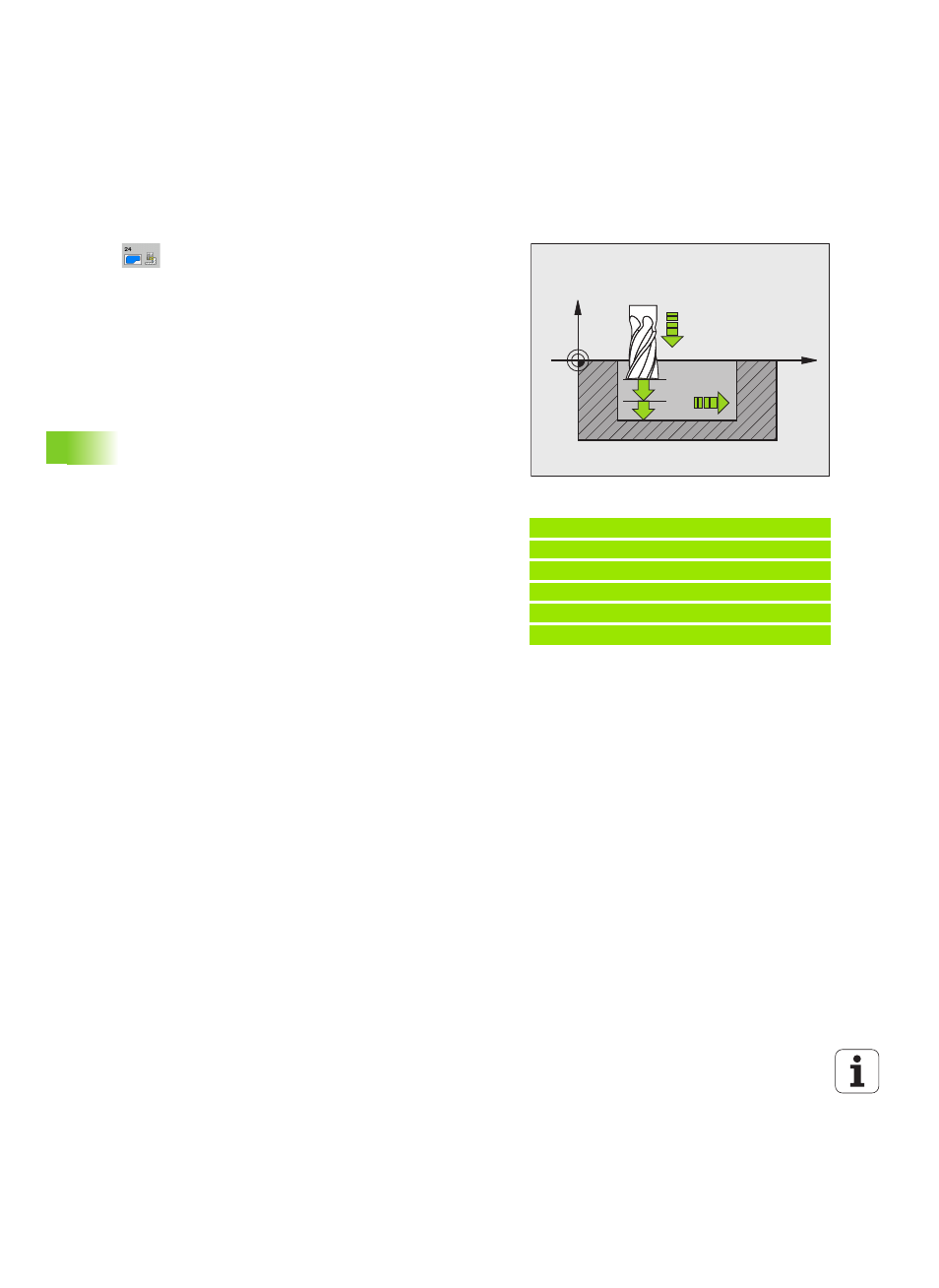

Параметры цикла
Направление вращения? По часовой стрелке = –1
Q9:
Направление обработки:
+1:поворот против часовой стрелки
–1:поворот по часовой стрелке
или через PREDEF
Глубина врезания Q10 (в инкрементах): глубина, на
которую врезается инструмент за один проход.
Диапазон ввода от -99999,9999 до 99999,9999
Подача врезания на глубину Q11: подача врезания.
Диапазон ввода от 0 до 99999,9999 или через
FAUTO, FU, FZ
Подача чистовой обработки Q12: подача
фрезерования. Диапазон ввода от 0 до
99999,9999 или через FAUTO, FU, FZ
Припуск на чистовую обработку боковой
поверхности Q14 (в инкрементах): припуск для
многократной чистовой обработки; остатки будут
удалены, если оператор введет Q14 = 0. Диапазон
ввода от -99999,9999 до 99999,9999
Пример: NC-кадры
61 CYCL DEF 24 CHIST. OBR. BOK. POV.
Q9=+1
;НАПР. ВРАЩЕНИЯ
Q10=+5
;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА НА ВРЕЗАНИЕ
Q12=350 ;ПОДАЧА ФРЕЗ.
Q14=+0
;ПРИПУСК СБОКУ
X
Z
Q11
Q12
Q10
