354
Циклы измерительных щупов: автоматическое определение поворота детали
14.4
РА
З
В
О
Р
О
Т
ПЛОСКОС
Т
И
ОБР
А
БОТКИ
по
дв
ум
о
с
тров
ам
(
цик
л
402,
DIN/ISO:
G402)
14.4 РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ по двум
островам (цикл 402,
DIN/ISO: G402)

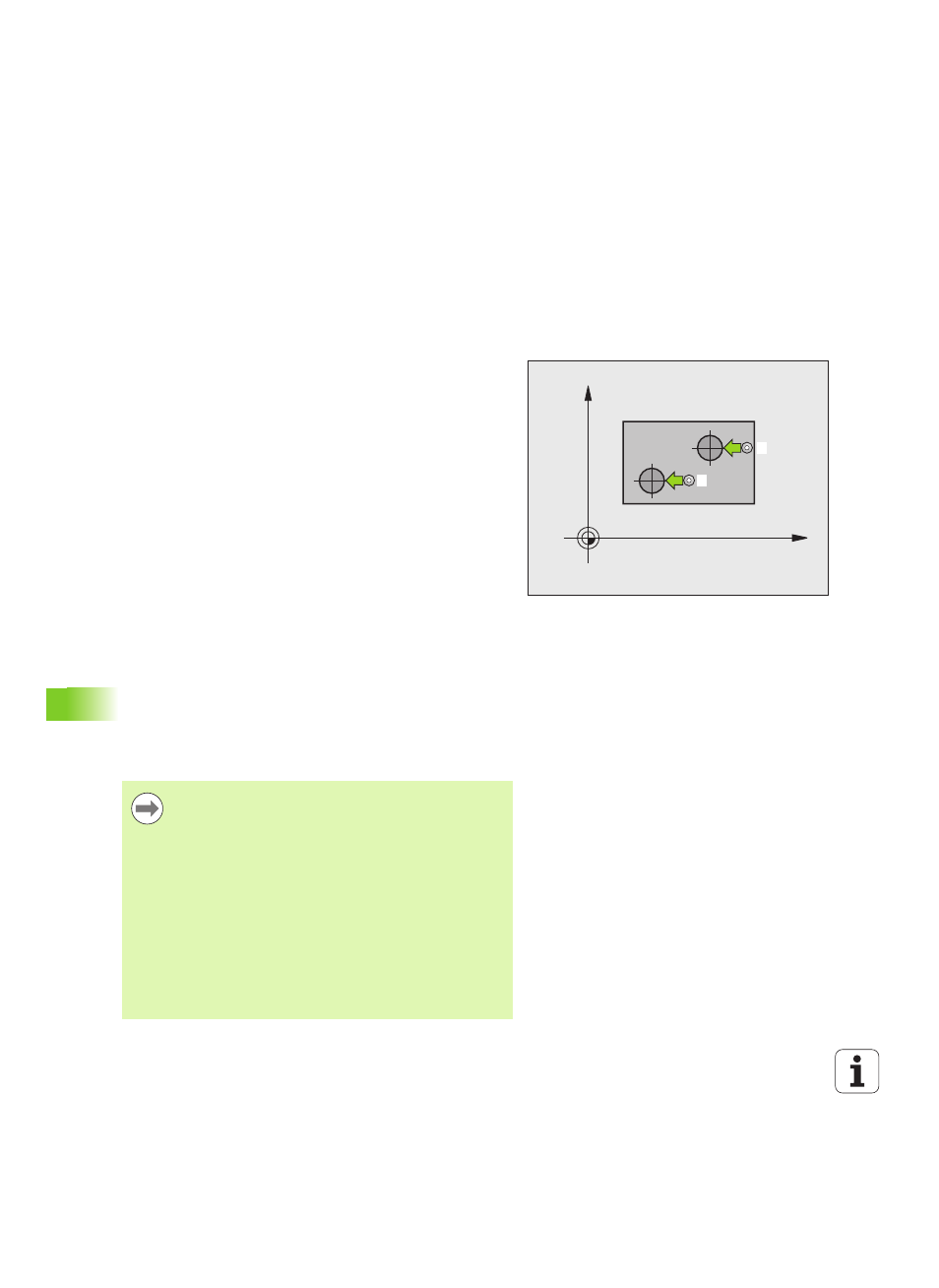

Ход цикла
Цикл измерительного щупа 402 определяет центры двух
островов. Затем система ЧПУ рассчитывает угол между главной
осью плоскости обработки и прямой, соединяющей центры цапф.
С помощью функции разворота плоскости обработки ЧПУ
компенсирует вычисленное значение. Альтернативно можно
компенсировать полученный наклон путем поворота круглого
стола.
1 ЧПУ позиционирует измерительный щуп на ускоренном ходу
(значение из MP6150) с использованием алгоритма
позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 344) в точку измерения
1
первой цапфы
2 Затем измерительный щуп перемещается на заданную высоту
измерения 1 и путем четырех измерений определяет центр
первой цапфы. Между смещенными на 90° точками измерения
щуп перемещается по дуге окружности
3 Затем измерительный щуп возвращается на безопасную
высоту и позиционируется в точку измерения
5
второй цапфы
4 ЧПУ перемещает измерительный щуп на заданную высоту
измерения 2 и путем четырех измерений определяет центр
второй цапфы
5 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и осуществляет разворот плоскости обработки на
измеренную величину
Учитывайте при программировании!
X
Y
1
5
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ отменяет активный разворот плоскости
обработки в начале цикла.
Этот цикл измерительного щупа запрещен при
активной функции наклона плоскости обработки.
Если необходимо компенсировать неровное
положение путем поворота круглого стола ЧПУ
автоматически использует следующие оси вращения:
C для оси инструмента Z
B для оси инструмента Y
A для оси инструмента X
