HEIDENHAIN iTNC 530
83
3.2
ЦЕНТР
О
ВКА
(
цик
л
240, DIN/ISO:
G240)

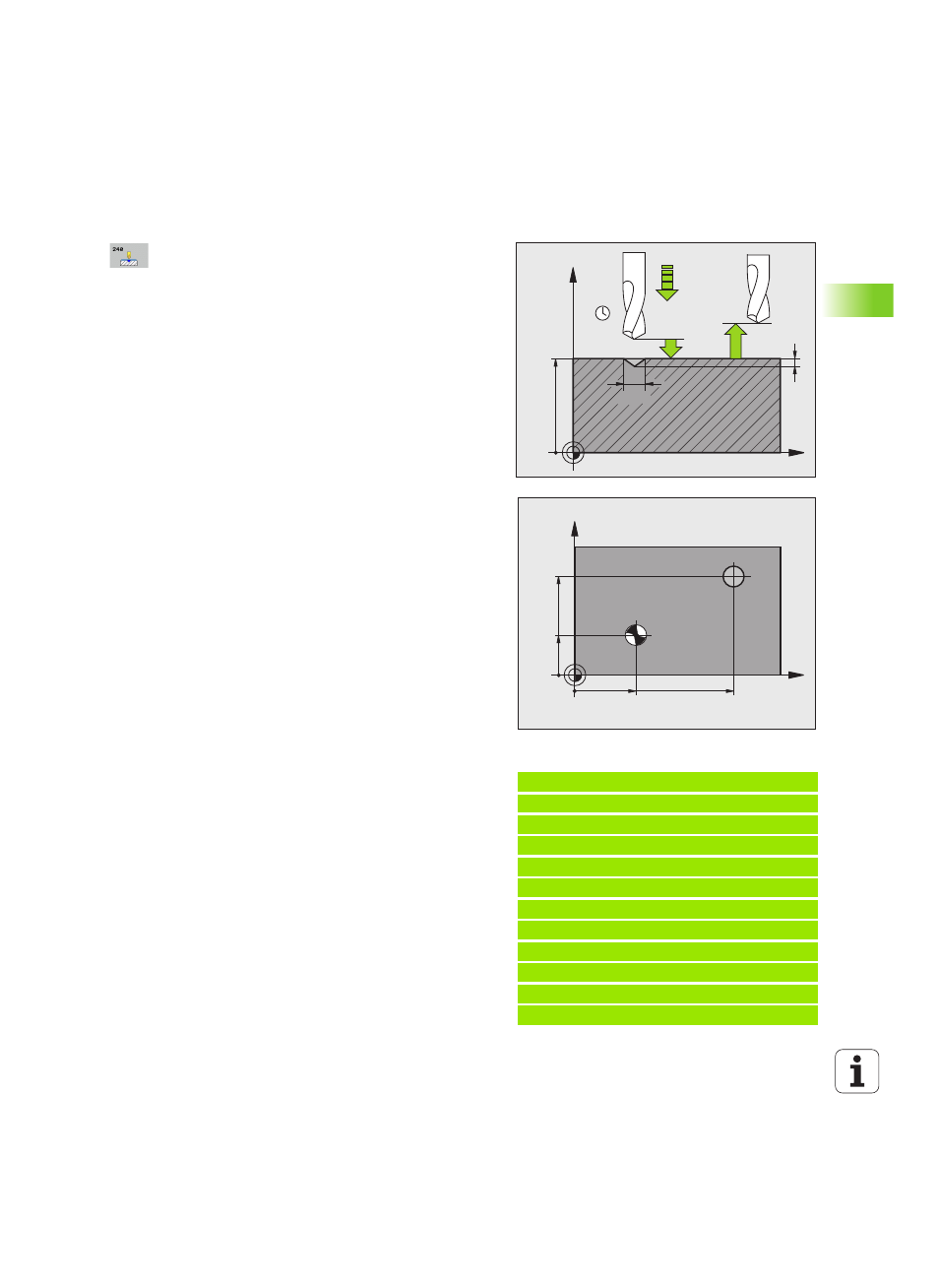

Параметры цикла
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки; введите положительное
значение. Диапазон ввода от 0 до 99999,9999 или
через PREDEF
Выбор диаметр/глубина (1/0) Q343: центрировать
на введенном диаметре или на введенной
глубине. Если системе ЧПУ нужно провести
центровку на заданном диаметре, следует
определить угол при вершине инструмента в
столбце T-ANGLE таблицы инструментов
TOOL.T.
0: Центрировать на заданной глубине
1: Центрировать на заданном диаметре
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна центрования
(вершина конуса центрования). Активно только в
том случае, когда параметр определен как Q343=0
Диапазон ввода от -99999,9999 до 99999,9999
Диаметр (знак перед значением) Q344: диаметр
центровки. Активен только в том случае, если
параметр определен как Q343=1. Диапазон ввода
от -99999,9999 до 99999,9999
Подача на врезание Q206: скорость передвижения
инструмента при центровке в мм/мин. Диапазон
ввода от 0 до 99999,999 либо через FAUTO, FU
Время выдержки внизу Q211: время в секундах, в
течение которого инструмент остается на дне
отверстия. Диапазон ввода от 0 до 3600,0000 или
через PREDEF
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
2-ое безопасное расстояние Q204 (в инкрементах):
координата по оси шпинделя, на которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
Пример: NC-кадры
10 L Z+100 R0 FMAX
11 CYCL DEF 240 ЦЕНТРОВКА
Q200=2
;БЕЗОП. РАССТ.
Q343=1
;ВЫБОР ДИАМЕТР/ГЛУБИНА
Q201=+0 ;ГЛУБИНА
Q344=-9 ;ДИАМЕТР
Q206=250 ;ПОДАЧА НА ВРЕЗАНИЯ
Q211=0,1 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Q203=+20 ;КООРД. ПОВЕРХНОСТИ
Q204=100 ;2-ОЕ БЕЗОП. РАССТ.
12 CYCL CALL POS X+30 Y+20 Z+0 FMAX M3
13 CYCL CALL POS X+80 Y+50 Z+0 FMAX
X
Z
Q200
Q344
Q206
Q210
Q203
Q204
Q201
30
X
Y
20
80
50
