HEIDENHAIN iTNC 530

359

14.5

Ко

мпенс

ация

Р

А

ЗВ

ОР

ОТ

А

ПЛОСКОС

Т

И

ОБР

А

БОТКИ

по

ос

и

вращения

(

цик

л

403, DIN/ISO:

G403)

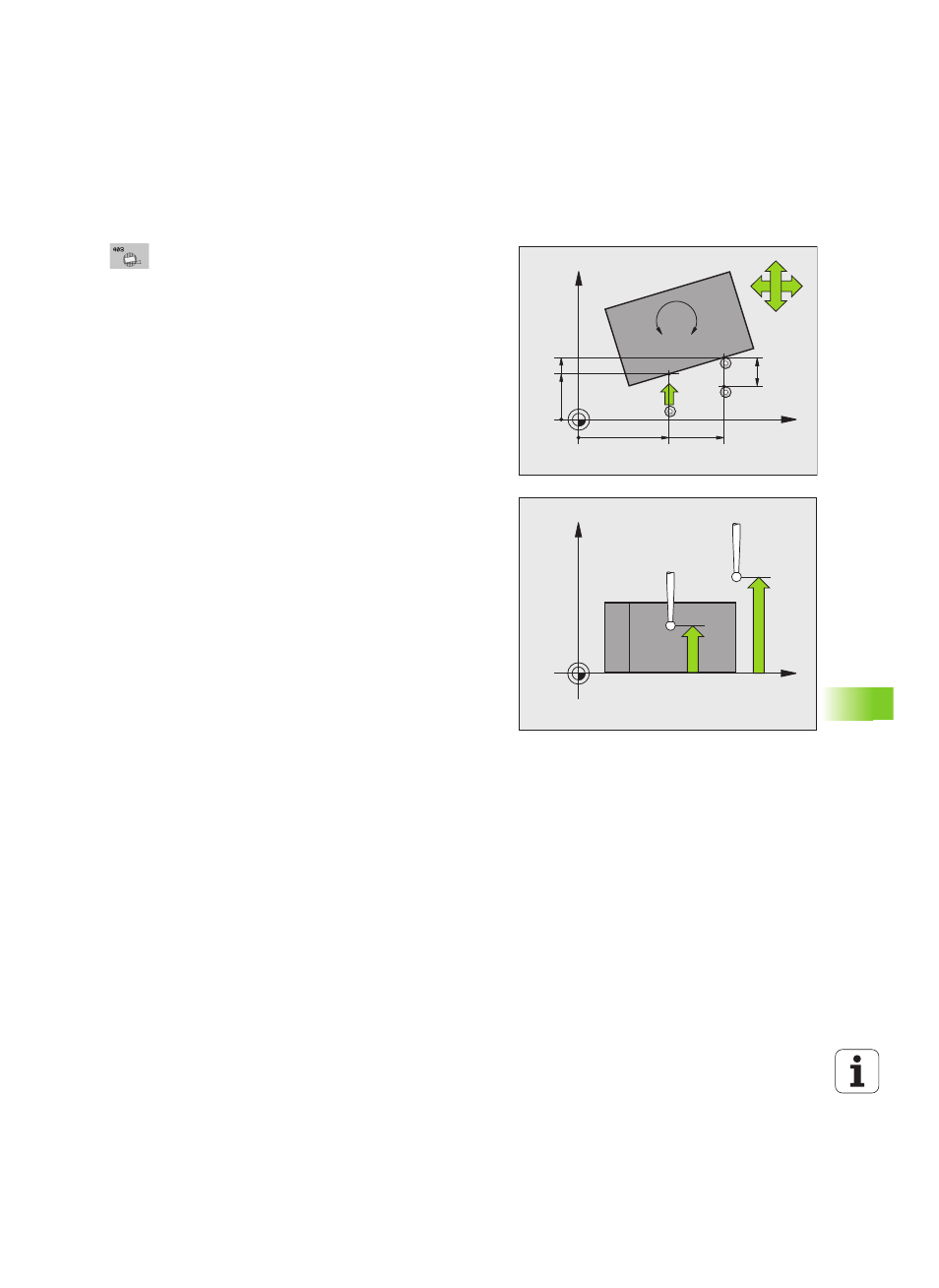

Параметры цикла

1-ая точка измерения по 1-ой оси Q263

(абсолютная): координата первой точки

измерения по главной оси плоскости обработки.

Диапазон ввода от -99999,9999 до 99999,9999

1-ая точка измерения по 2-ой оси Q264

(абсолютная): координата первой точки

измерения по вспомогательной оси плоскости

обработки. Диапазон ввода от -99999,9999 до

99999,9999

2-ая точка измерения по 1-ой оси Q265

(абсолютная): координата второй точки

измерения по главной оси плоскости обработки.

Диапазон ввода от -99999,9999 до 99999,9999

2-ая точка измерения по 2-ой оси Q266

(абсолютная): координата второй точки

измерения по вспомогательной оси плоскости

обработки. Диапазон ввода от -99999,9999 до

99999,9999

Ось измерения Q272: ось, по которой должно

производиться измерение:

1: главная ось = ось измерения

2: вспомогательная ось = ось измерения

3: ось измерительного щупа = ось измерения

Направление перемещения 1 Q267: направление, в

котором измерительный щуп должен

перемещаться к обрабатываемой детали:

-1: отрицательное направление перемещения

+1: положительное направление перемещения

Высота измерения по оси щупа Q261 (абсолютная):

координата центра шарика (=точки контакта) по

оси измерительного щупа, на которой должно

производиться измерение. Диапазон ввода от

-99999,9999 до 99999,9999

Безопасное расстояние Q320 (в инкрементах):

дополнительное расстояние между точкой

измерения и сферическим наконечником щупа.

Q320 прибавляется к MP6140. Диапазон ввода от

0 до 99999,9999 или через PREDEF

X

Y

Q266
Q264

Q263

Q272=1

Q265

Q272=2

+

–

–

+

Q267

MP6140

+

Q320

A

B

C

X

Z

Q261

Q260
