524

Циклы измерительных щупов: автоматическое измерение инструмента

19.1

Основные

по

л

о

ж

е

ния

Примеры ввода данных для стандартных типов

инструментов

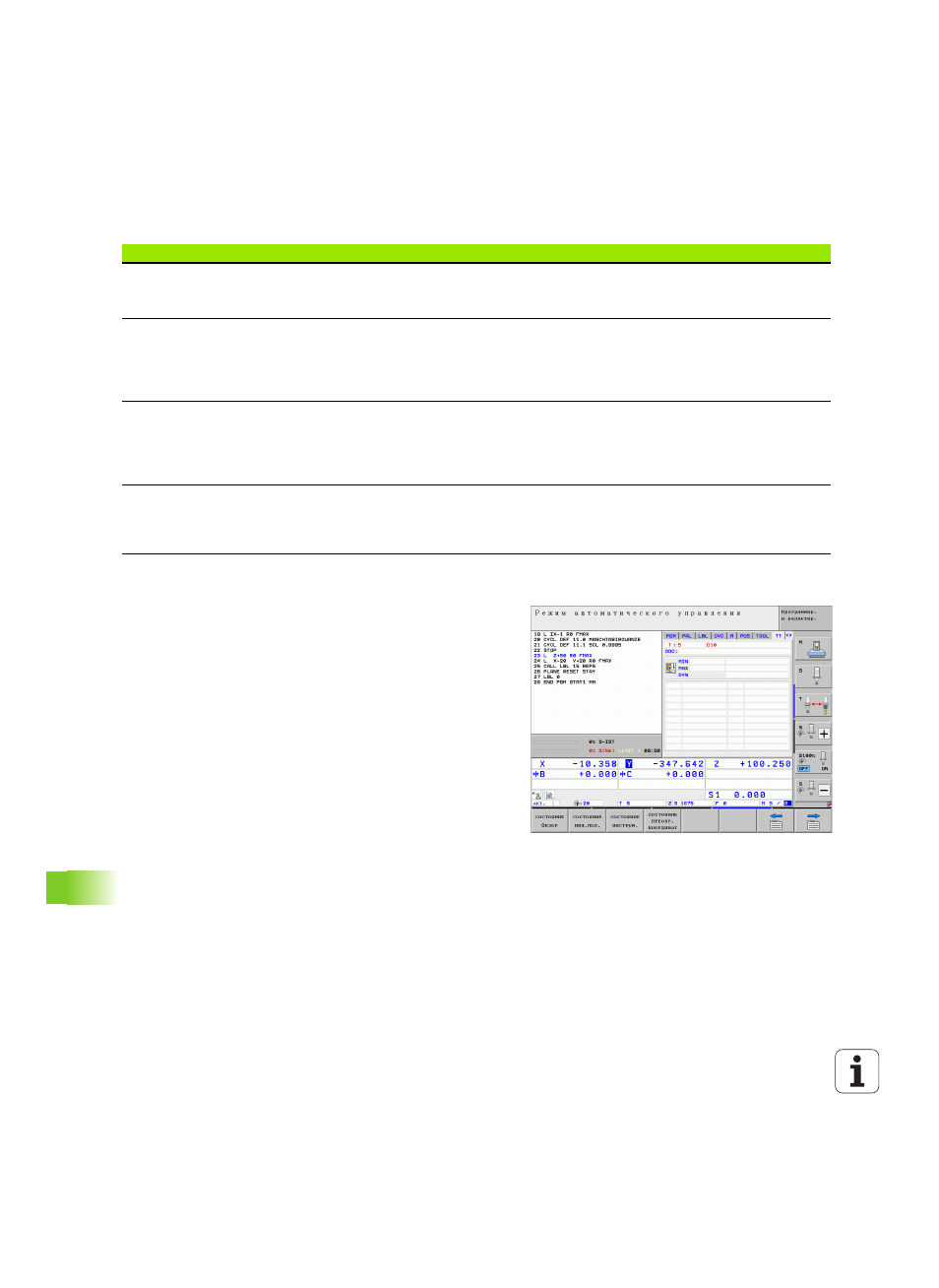

Индикация результатов измерения

В дополнительной индикации статуса можно вывести на дисплей

результаты измерения инструмента (в режимах работы станка). В

этом случае ЧПУ слева показывает программу, а справа

результаты измерения. Значения измерения, превышающие

допуск на износ, ЧПУ маркирует символом «*» – измеренные

значения, превышающие разрешаемый допуск на поломку

символом «В».

Тип инструмента

CUT

TT:R-OFFS

TT:L-OFFS

Сверло

– (без функции)

0 (смещение не требуется,

так как измеряться должен

наконечник сверла)

Цилиндрическая фреза с

диаметром < 19 мм

4 (4 режущих кромки)

0 (смещение не требуется,

так как диаметр

инструмента меньше

диаметра диска TT)

0 (при измерении радиуса

дополнительное

смещение не требуется.

Используется смещение

из MP6530)

Цилиндрическая фреза с

диаметром > 19 мм

4 (4 режущих кромки)

R (требуется смещение, так

как диаметр инструмента

больше диаметра диска TT)

0 (при измерении радиуса

дополнительное

смещение не требуется.

Используется смещение

из MP6530)

Радиусная фреза

4 (4 режущих кромки)

0 (смещение не требуется,

так как должен измеряться

южный полюс сферического

наконечника)

5 (всегда определять

радиус инструмента как

смещение, чтобы диаметр

не измерялся в радиусе)
