Циклы обработки: сверление
3.10 ГЛУБОКОЕ СВЕРЛЕНИЕ РУЖЕЙНЫМ СВЕРЛОМ (цикл 241, DIN/
ISO: G241)
3
98
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015

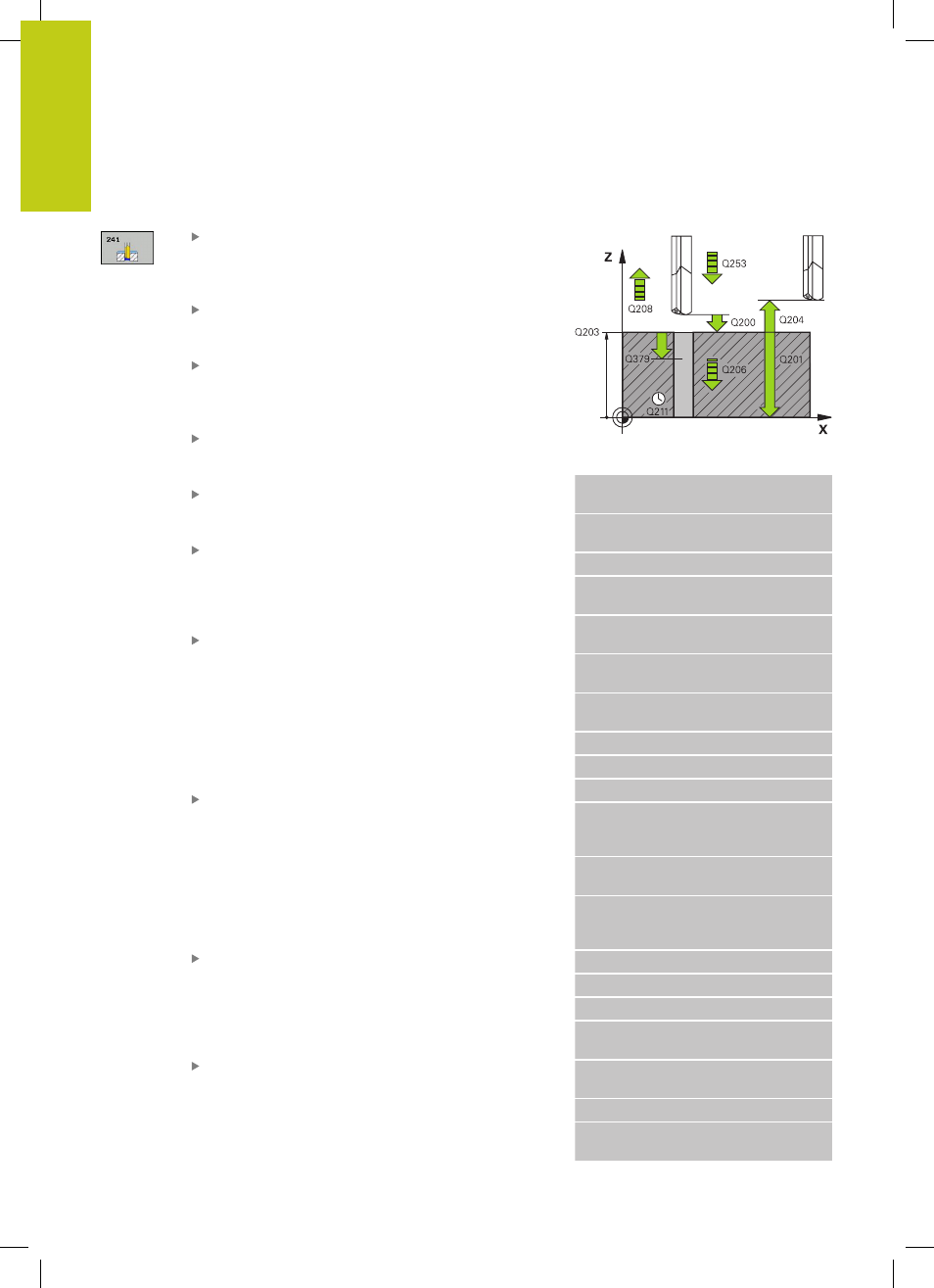

Параметры цикла
Безопасное расстояние Q200 (в приращениях):
расстояние от режущей кромки инструмента до
поверхности обрабатываемой детали Диапазон
ввода от 0 до 99999.9999
Глубина
Q201 (в инкрементах): расстояние
от поверхности заготовки до дна отверстия.
Диапазон ввода от -99999.9999 до 99999.9999
Подача на врезание
Q206: скорость
передвижения инструмента при сверлении в мм/
мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU
Время выдержки внизу
Q211: время в секундах,
в течение которого инструмент остается на дне
отверстия. Диапазон ввода от 0 до 3600.0000
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999.9999 до 99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999.9999
Углубленная начальная точка
Q379 (в
инкрементах, относительно поверхности
заготовки): начальная точка обработки
сверлением. ЧПУ производит перемещение с
подачей предварительного позиционирования
с безопасного расстояния над поверхностью
заготовки на безопасное расстояние над
начальной точкой, находящейся на глубине.
Диапазон ввода от 0 до 99999,9999
Подача предварительного позиционирования
Q253: Задает скорость перемещения
инструмента при повторном подводе на глубину
сверления после отвода при ломке стружки
(Q256). Данная подача также действует, если
инструмент позиционируется в начальную точку
на глубине (Q379 не равно 0). Ввод в мм/мин.
Диапазон ввода: от 0 до 99999,9999 или через
FMAX , FAUTO
Подача обратного хода Q208: скорость
перемещения инструмента при выходе из
отверстия в мм/мин. Если задается значение
Q208=0, ЧПУ отводит инструмент с подачей,
заданной параметром Q206. Диапазон ввода от 0
до 99999,999 или через FMAX, FAUTO
Напр. вращ. при вх/вых. (3/4/5)
Q426:
направление вращения инструмента при входе и
выходе из отверстия. Заданное значение:
3 : Шпиндель вращается при помощи М3
4 : Шпиндель вращается при помощи М4
5 : Движение со стоящим шпинделем
Кадры УП
11 CYCL DEF 241 СВЕРЛЕНИЕ
РУЖЕЙНЫМ СВЕРЛОМ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-80 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
Q211=0.25 ;ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
Q203=+100 ;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Q379=7.5 ;ТОЧКА СТАРТА
Q253=750 ;ПОДАЧА ПРЕДПОЗИЦ.
Q208=1000 ;ПОДАЧА ОТВОДА
Q426=3 ;НАПРАВЛЕНИЕ
ВРАЩЕНИЯ
ШПИНДЕЛЯ
Q427=25 ;СКОРОСТЬ
ВРАЩЕНИЯ ВХ./ВЫХ.
Q428=500 ;СКОРОСТЬ
ВРАЩЕНИЯ ПРИ
СВЕРЛЕНИИ
Q429=8 ;ОХЛАЖДЕНИЕ ВКЛ.
Q430=9 ;ОХЛАЖДЕНИЕ ВЫКЛ.
Q435=0 ;ГЛУБИНА ВЫДЕРЖКИ
Q401=100 ;КОЭФФИЦИЕНТ
ПОДАЧИ
Q202=9999 ;МАКС. ГЛУБИНА
ВРЕЗАНИЯ
Q212=0 ;СЪЕМ МАТЕРИАЛА
Q205=0 ;МИН. ГЛУБИНА
ВРЕЗАНИЯ
