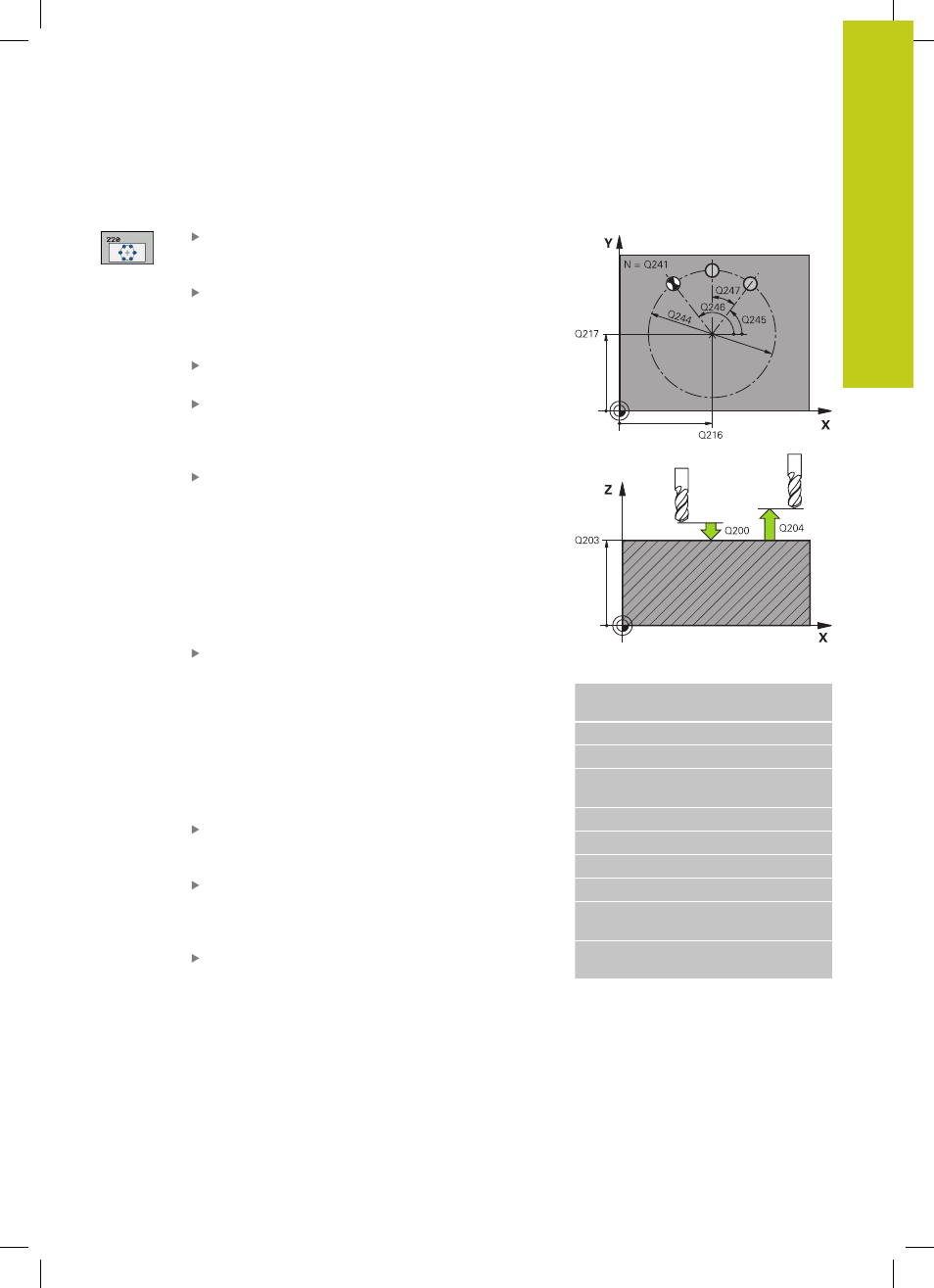

ТОЧЕЧНЫЙ ОБРАЗЕЦ НА ОКРУЖНОСТИ (цикл 220, DIN/ISO:
G220)
6.2
6
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
185
Параметры цикла
Центр 1-й оси
Q216 (абсолютный): центр
сегмента на главной оси плоскости обработки.
Диапазон ввода: от -99999,9999 до 99999,9999
Центр 2-й оси
Q217 (абсолютный): центр
сегмента на вспомогательной оси плоскости
обработки. Диапазон ввода: от -99999,9999 до
99999,9999
Диаметр сегмента
Q244: диаметр сегмента.
Диапазон ввода от 0 до 99999,9999
Начальный угол
Q245 (абсолютный): угол между
главной осью плоскости обработки и точкой
старта первой обработки на сегменте. Диапазон
ввода от -360,000 до 360,000
Конечный угол
Q246 (абсолютный): угол между
главной осью плоскости обработки и точкой
старта последней обработки на сегменте (не
действует для полного круга); значение конечного
угла не должно быть равным начальному углу;
если значение конечного угла больше значения
начального угла, обработка выполняется против
часовой стрелки; в противном случае обработка
происходит по часовой стрелке Диапазон ввода:
от -360,000 до 360,000
Шаг угла
Q247 (в инкрементах): угол между
двумя обработками на сегменте; если шаг угла
равен нулю, то ЧПУ рассчитывает шаг угла на
основании значений начального угла, конечного
угла и количества проходов; если введено
значение для шага угла, не равное нулю, ЧПУ не
принимает во внимание значение конечного угла;
знак (+/-) перед значением шага угла определяет
направление обработки (– = по часовой стрелке)
Диапазон ввода: от -360,000 до 360,000
Количество проходов
Q241: количество
проходов на сегменте. Диапазон ввода от 1 до
99999
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода: от 0 до
99999,9999
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999.9999 до 99999.9999
NC-кадры
53 CYCL DEF 220 ГР.ОТВ. НА
ОКРУЖНОСТИ
Q216=+50
;СЕРЕДИНА 1-ОЙ ОСИ
Q217=+50
;СЕРЕДИНА 2-ОЙ ОСИ
Q244=80
;ДИАМЕТР
ДЕЛИТЕЛЬНОЙ
Q245=+0
;УГОЛ СТАРТА
Q246=+360
;КОНЕЧНЫЙ УГОЛ
Q247=+0
;ШАГ УГЛА
Q241=8
;КОЛ-ВО ОБРАБОТОК
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q203=+30
;КООРДИНАТНАЯ
ПЛОСКОСТЬ
