КРУГЛЫЙ КАРМАН (Цикл 252, DIN/ISO: G252)
5.3
5
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
149

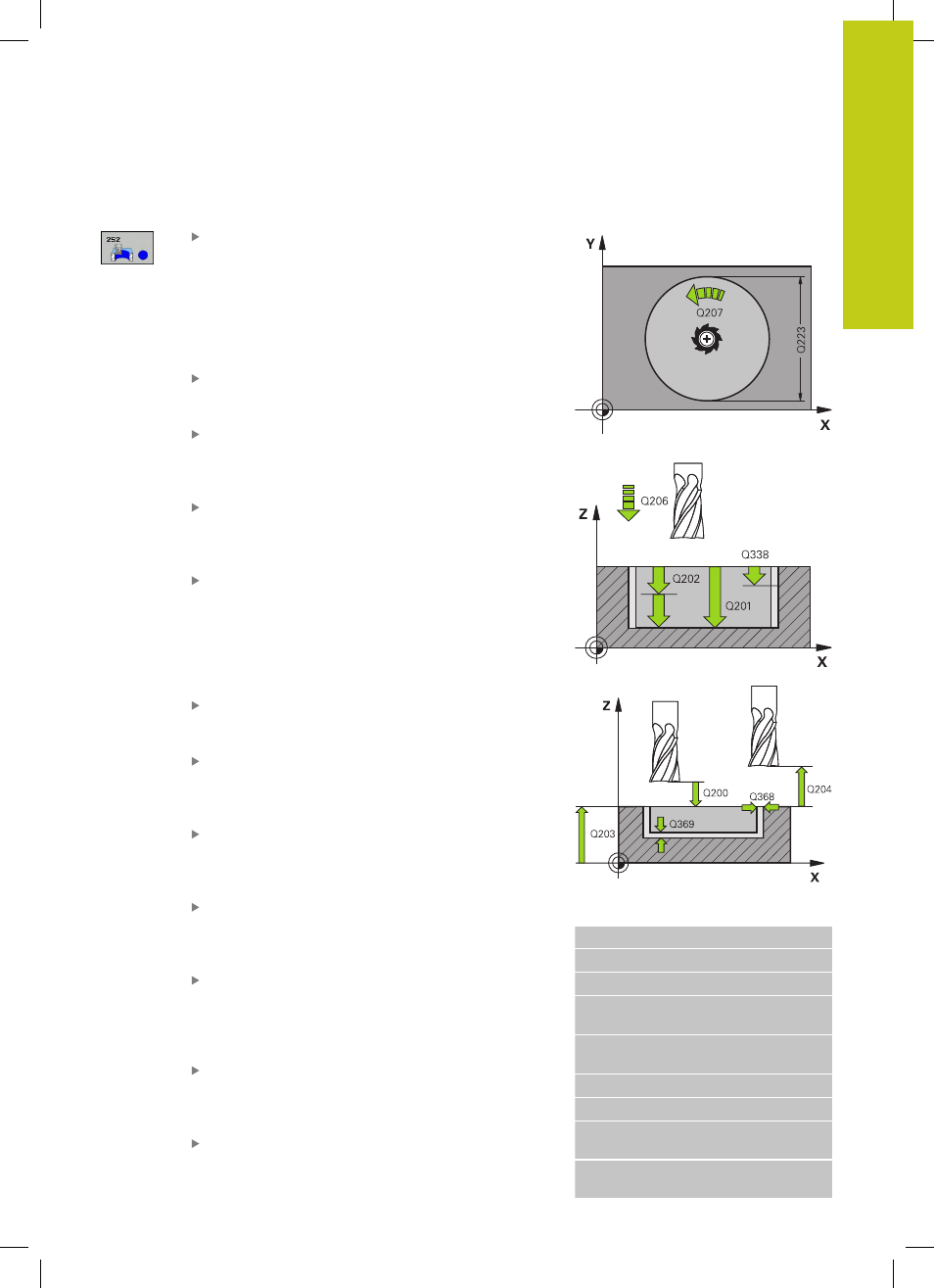

Параметры цикла
Объем обработки (0/1/2)
Q215: Установить
объем обработки:
0
: черновая и чистовая обработка
1
: только черновая обработка
2
: только чистовая обработка
параметры сторона и глубина чистовой
обработки применяются только, если определен
припуск под чистовую обработку (Q368, Q369)
Диаметр кармана
Q223: диаметр полностью
обработанного кармана. Диапазон ввода: от 0 до
99999,9999
Припуск на чистовую обработку боковой
поверхности
Q368 (в инкрементах): припуск
на чистовую обработку в плоскости обработки.
Диапазон ввода: от 0 до 99999,9999
Перемещение при фрезеровании
Q207:
Скорость перемещения инструмента при
фрезеровании, мм/мин. Диапазон ввода от 0 до
99999,999 или через FAUTO, FU, FZ
Вид фрезерования
Q351: Вид фрезерования при
M3
+1
= фрезерование при подаче
–1
= фрезерование против подачи
PREDEF
: ЧПУ использует значение из GLOBAL
DEF-кадра (При вводе 0 обработка выполняется
в попутном направлении)
Глубина
Q201 (в инкрементах): расстояние от
поверхности заготовки до дна кармана. Диапазон
ввода от -99999.9999 до 99999.9999
Глубина врезания
Q202 (в инкрементах):
величина, на которую инструмент каждый раз
производит врезание; введите значение больше
0. Диапазон ввода: от 0 до 99999,9999
Припуск на чистовую обработку на глубине
Q369 (в инкрементах): припуск на чистовую
обработку глубины. Диапазон ввода: от 0 до
99999,9999
Подача врезания на глубину
Q206: скорость
движения инструмента при врезании на глубину
в мм/мин. Диапазон ввода от 0 до 99999,999,
либо через FAUTO, FU, FZ
Врезание при чистовой обработке
Q338 (в
инкрементах): величина, на которую врезается
инструмент по оси шпинделя при чистовой
обработке. Q338=0: чистовая обработка за одно
врезание. Диапазон ввода: от 0 до 99999,9999
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999.9999 до 99999.9999
Кадры УП
8 CYCL DEF 252 КРУГЛЫЙ КАРМАН
Q215=0
;ОБЬЁМ ОБРАБОТКИ
Q223=60
;ДИАМЕТР КРУГА
Q368=0.2
;ПРИПУСК НА
СТОРОНЕ
Q207=500
;ПОДАЧА
ФРЕЗЕРОВАНИЯ
Q351=+1
;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20
;ГЛУБИНА
Q202=5
;ГЛУБИНА ПОДВОДА
НА ВРЕЗАНИЕ
Q369=0.1
;ПРИПУСК НА
ГЛУБИНЕ
