Циклы обработки: описание контура
7.5
ВЫСВЕРЛИВАНИЕ (Цикл 21, DIN/ISO: G121)
7
202
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
Учитывайте при программировании!
Система ЧПУ не учитывает заданное в TOOL
CALL
-кадре дельта-значение DR для расчета точек
врезания в материал.
В узких местах ЧПУ не сможет выполнить
предварительное сверление с помощью
инструмента, диаметр которого больше чернового
инструмента.
Если Q13=0, то используются данные об
инструменте, закрепленном в шпинделе.
По завершении цикла инструмент
следует позиционировать на плоскости не
инкрементально, а в абсолютную позицию, если
для параметров ConfigDatum, CfgGeoCycle,
posAfterContPocket было настроено значение
ToolAxClearanceHeight.

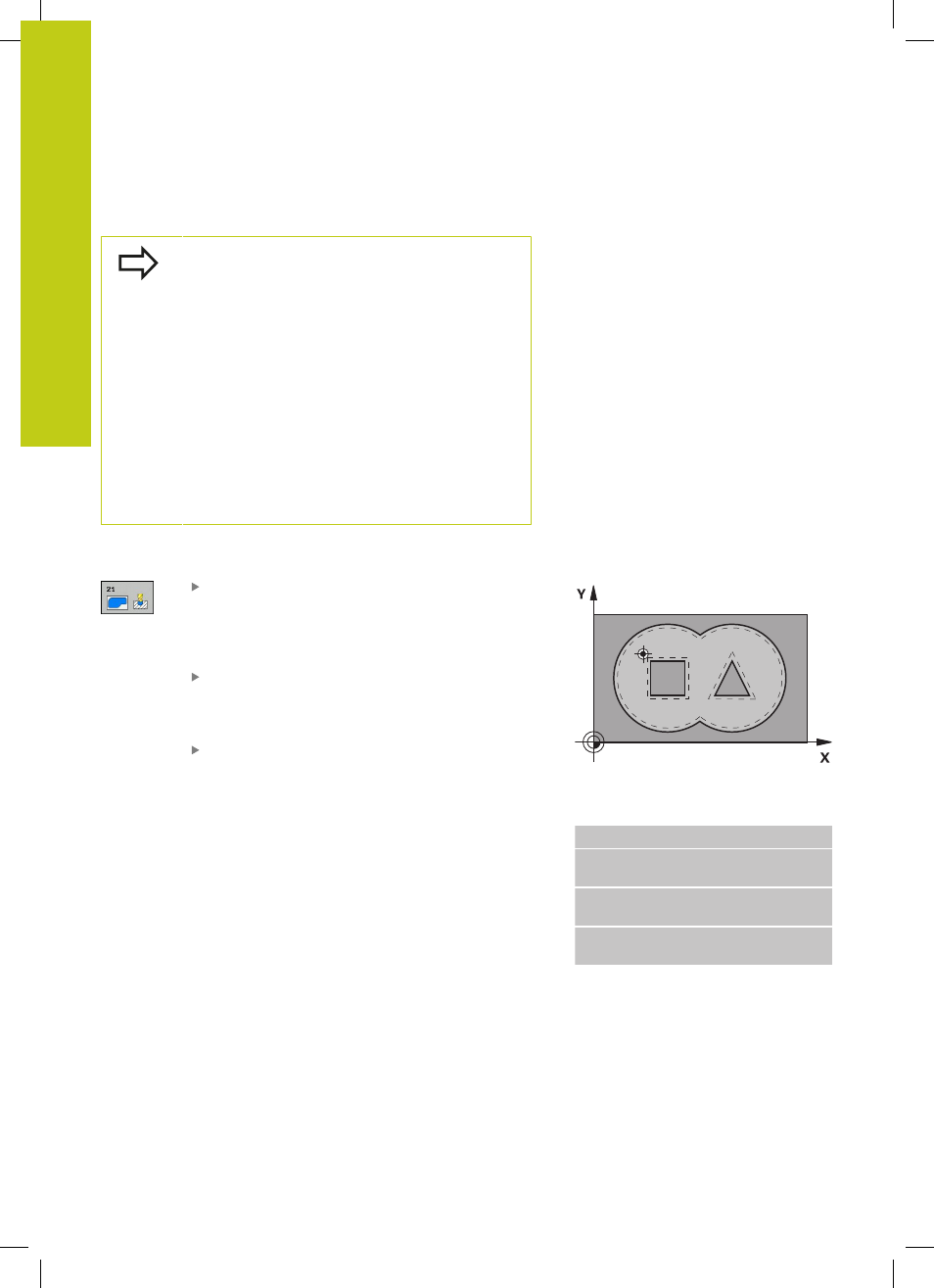

Параметры цикла
Глубина врезания
Q10 (в инкрементах): размер,
на который инструмент каждый раз врезается
(знак числа при отрицательном направлении
обработки “–”). Диапазон ввода от -99999.9999 до
99999.9999
Подача врезания на глубину
Q11: Скорость
перемещения инструмента при врезании на
большую глубину, мм/мин. Диапазон ввода от 0
до 99999,9999 или через FAUTO, FU, FZ
Номер/имя инструмента чистовой обработки
Q13, т.е. QS13: номер инструмента для
инструмента чистовой обработки. Диапазон
ввода от 0 до 32767,9 при вводе номера,
максимум 16 знаков для имени. Если Q13=0,
то используются данные об инструменте,
закрепленном в настоящий момент в шпинделе.
Кадры УП
58 CYCL DEF 21 ПРЕДВ.ЗАСВЕРЛ.
Q10=+5
;ГЛУБИНА ПОДВОДА
НА ВРЕЗАНИЕ
Q11=100
;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
Q13=1
;ИНСТРУМЕНТ ДЛЯ
ОЧИСТКИ
