ТОЧЕНИЕ ИНТЕРПОЛЯЦИЕЙ ЧИСТОВАЯ ОБРАБОТКА (цикл 292,
DIN/ISO: G292, опция ПО 96)
11.6
11
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
301

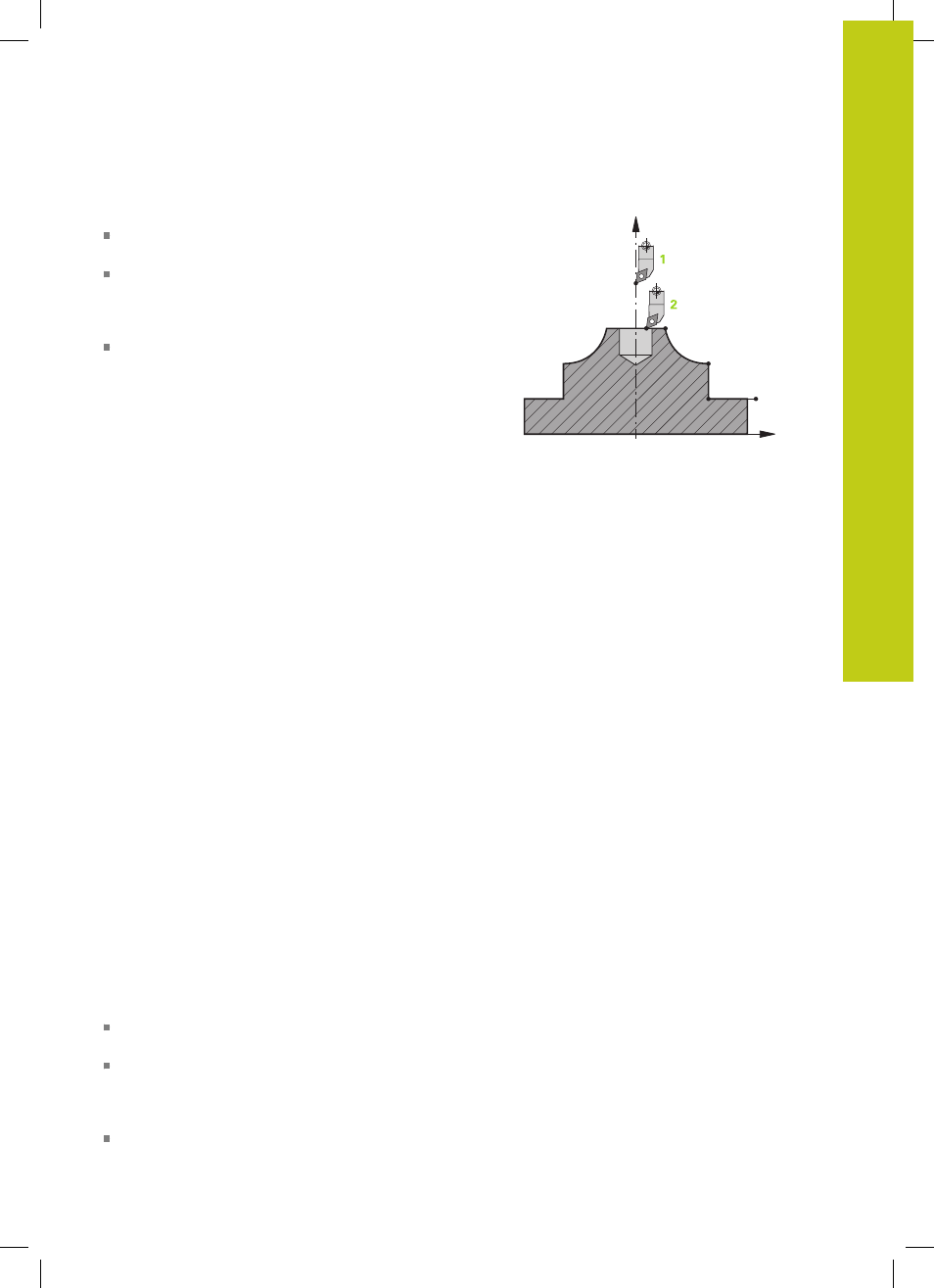

Внешняя обработка
Центром вращения является позиция инструмента
при вызове цикла в плоскости обработки
1
После запуска цикла в центр вращения
запрещается смещать как режущую вставку, так
и центр шпинделя.
Учитывайте это при описании
контура!
2
Описанный контур не удлиняется автоматически
на значение безопасного расстояния. Удлинение
контура следует запрограммировать в
подпрограмме. ЧПУ выполняет позиционирование
на ускоренном ходу в направлении
инструментальной оси в начальную точку контура
в начале обработки!
В начальной точке контура
не должен выступать материал!
Учитывайте дополнительные пункты при
программировании внешнего контура:
– Следует программировать монотонно
возрастающие радиальные и монотонно
снижающиеся осевые координаты, например,
1–5
– Или монотонно снижающиеся радиальные и
монотонно возрастающие осевые координаты,
например, 5–1
– При программировании внешних контуров
следует указать радиус больше 0.
Z
X
1
2
3
4
5
Определение инструмента
Обзор
В зависимости от введенного значения Q560, контур
может обрабатываться путем фрезерования (Q560=0) или
точения (Q560=1). Для текущей обработки существует
несколько возможностей определения инструмента в
таблице инструмента. Ниже приводится описание данных
возможностей:
Связывание шпинделя отключено, Q560=0
Фрезерование: Определите привычным способом фрезерный
инструмент в таблице инструмента путем указания длины,
радиуса, радиуса угла и пр.
Связывание шпинделя включено, Q560=1
Точение: Геометрические данные токарного инструмента
переносятся на фрезерный инструмент. В результате
предоставляются следующие три возможности:
Определение токарного инструмента в таблице инструмента
(tool.t) в качестве фрезерного инструмента
Определение фрезерного инструмента в таблице
инструмента (tool.t) в качестве фрезерного инструмента
(чтобы затем использовать его в качество токарного
инструмента)
Определение токарного инструмента в таблице фрезерного
инструмента (toolturn.trn)
Ниже приводятся дополнительные указания по использованию
этих трех возможностей определения инструмента:
