РЕЗЬБОФРЕЗЕРОВАНИЕ СВЕРЛЕНИЕМ (Цикл 264, DIN/ISO:
G264)
4.8
4
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
127

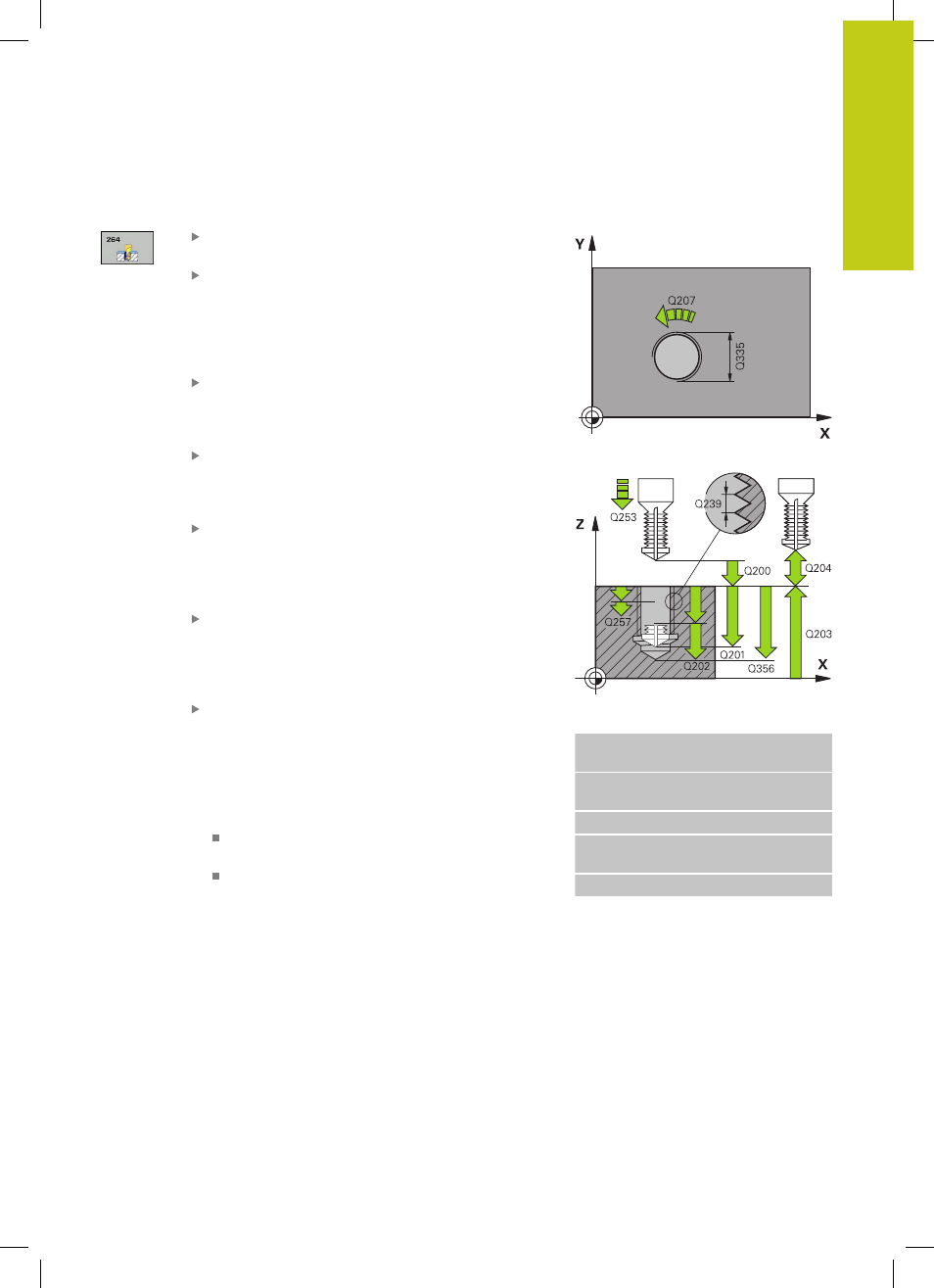

Параметры цикла
Заданный диаметр
Q335: диаметр резьбы.
Диапазон ввода: от 0 до 99999,9999
Шаг резьбы
Q239: шаг резьбы. Символ
определяет направление резьбы - вправо или
влево:
+
= правая резьба
–
= левая резьба
Диапазон ввода от -99.9999 до 99.9999
Глубина резьбы
Q201 (в инкрементах):
расстояние между поверхностью заготовки и
дном резьбы. Диапазон ввода от -99999.9999 до
99999.9999
Глубина сверления
Q356: (в инкрементах):
расстояние между поверхностью заготовки и
дном отверстия. Диапазон ввода от -99999.9999
до 99999.9999
Подача предварительного позиционирования
Q253: скорость перемещения инструмента
при врезании в заготовку или при выходе из
заготовки в мм/мин Диапазон ввода: от 0 до
99999,9999 или через FMAX, FAUTO
Вид фрезерования Q351
: Вид фрезерования при
M3
+1
= фрезерование при подаче
–1
= фрезерование против подачи (При вводе 0
обработка выполняется в попутном направлении)
Глубина врезания
Q202 (в инкрементах):
величина, на которую каждый раз врезается
инструмент. Параметр "Глубина" не обязательно
должен быть кратен параметру "Глубина
врезания". Диапазон ввода: от 0 до 99999,9999
Система ЧПУ производит перемещение на глубину
за один рабочий ход, если:
параметры "Глубина врезания" и "Глубина"
равны
значение параметра "Глубина врезания"
больше значения параметра "Глубина"
Кадры УП
25 CYCL DEF 264 ФРЕЗЕРОВАНИЕ
СВЕРЛИЛЬНОЙ РЕЗЬБЫ
Q335=10
;ТРЕБУЕМЫЙ
ДИАМЕТР
Q239=+1.5
;ШАГ
Q201=-16
;ГЛУБИНА ПРОФИЛЯ
РЕЗЬБЫ
Q356=-20
;ГЛУБИНА СВЕРЛЕНИЯ
