Циклы измерительных щупов: автоматический контроль заготовки
16.6 ИЗМЕРЕНИЕ ВНЕШНЕГО КРУГА (Цикл 422, DIN/ISO: G422)
16
562
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
16.6 ИЗМЕРЕНИЕ ВНЕШНЕГО КРУГА
(Цикл 422, DIN/ISO: G422)

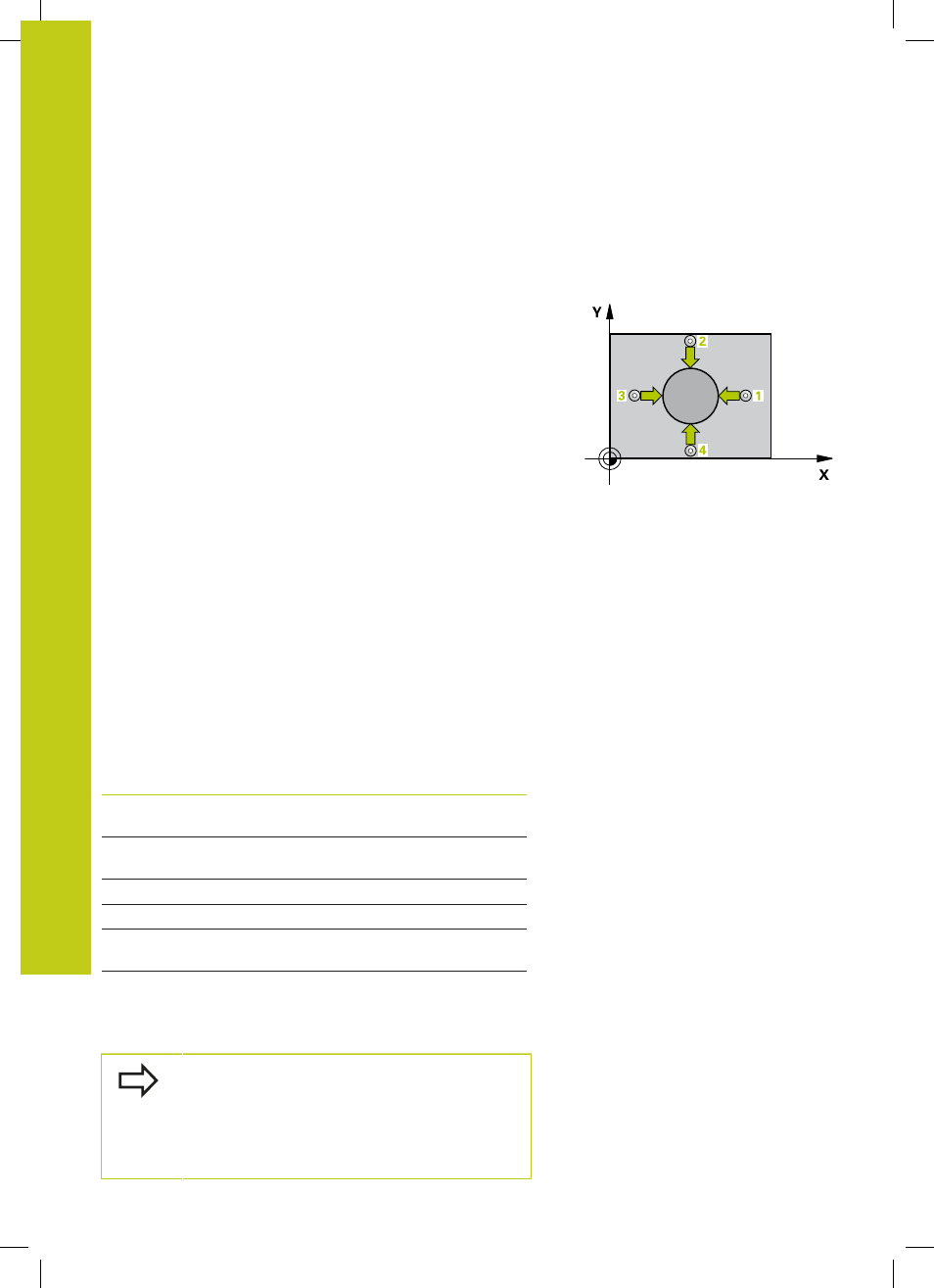

Ход цикла
Цикл измерительного щупа 422 определяет центр и диаметр
круглого острова. Если в цикле задаются соответствующие
значения допуска, то ЧПУ осуществляет сравнение заданного
и фактического значения и записывает это отклонение в
системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри "Отработка циклов
измерительного щупа", Стр. 462) в точке измерения 1 . ЧПУ
вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи (колонка
F ). ЧПУ автоматически определяет направление измерения,
в зависимости от запрограммированного начального угла
3 Затем зонд перемещается круговым движением либо на
высоту измерения либо к следующей точке контактирования
2 а потом выполняет следующую операцию контактирования
4 УЧПУ позиционирует зонд к точке контактирования 3 а затем
к точке контактирования 4 и осуществляет там третью и
четвертую операцию контактирования
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и записывает фактические значения а также
отклонения в следующих параметрах Q.
Номер параметра Значение
Q151 Фактическое значение центра по
главной оси
Q152 Фактическое значение центра по
вспомогательной оси
Q153 Фактическое значение диаметра
Q161 Отклонение центра по главной оси
Q162 Отклонение центра по
вспомогательной оси
Q163 Отклонение диаметра
Учитывайте при программировании!
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Чем меньше запрограммированный шаг угла,
тем менее точно ЧПУ рассчитывает центр круга.
Минимальное значение: 5°.
