Циклы измерительных щупов: Автоматическое определение наклона
обрабатываемой детали
14.4 РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ через два отверстия (Цикл
402, DIN/ISO: G402)
14
474
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
14.4
РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ через два отверстия
(Цикл 402, DIN/ISO: G402)

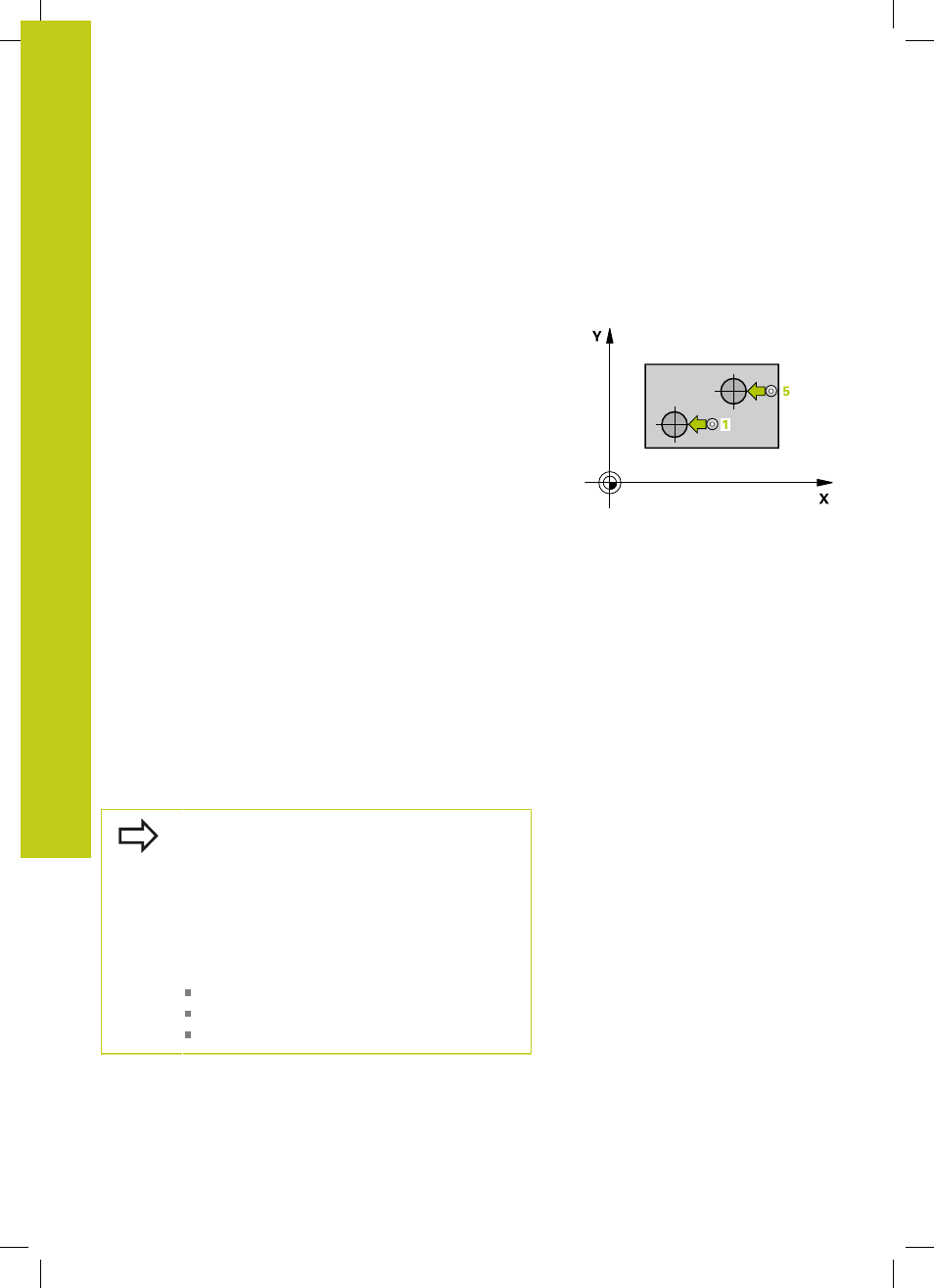

Ход цикла
Цикл измерительного щупа 402 определяет центры двух
островов. Затем система ЧПУ рассчитывает угол между
главной осью плоскости обработки и прямой, соединяющей
центры островов. С помощью функции разворота плоскости
обработки ЧПУ компенсирует вычисленное значение. При
желании можно компенсировать измеренный угол путем
поворота круглого стола.
1 Система ЧПУ позиционирует измерительный щуп в
режиме ускоренной подачи (значение из колонки FMAX) и с
помощью алгоритма позиционирования (смотри "Отработка
циклов измерительного щупа", Стр. 462) в точке измерения
1
первой цапфы
2 Затем зонд перемещается на заданную высоту измерения
1
и путем четырехкратного контактирования определяет
первый центр цапфы. Между смещенными на 90° точками
измерения щуп перемещается по дуге окружности
3 Потом щуп перемещается обратно на безопасное
расстояние и позиционируется в точке касания
5
второй
цапфы
4 Затем зонд перемещается на заданную высоту измерения
2
и путем четырехкратного контактирования определяет
второй центр острова
5 Потом УЧПУ позиционирует зонд обратно на безопасную
высоту и осуществляет установленный поворот фона
Учитывайте при программировании!
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ отменяет активный разворот
плоскости обработки в начале цикла.
Если необходимо компенсировать неровное
положение путем поворота круглого стола ЧПУ
автоматически использует следующие оси
вращения:
C для оси инструмента Z
B для оси инструмента Y
A для оси инструмента X
