Циклы: Вращение
12.30 РЕЗЬБА ПАРАЛЛЕЛЬНО КОНТУРУ
(цикл 830, DIN/ISO: G830)
12
436
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
12.30 РЕЗЬБА ПАРАЛЛЕЛЬНО КОНТУРУ
(цикл 830, DIN/ISO: G830)
Применение

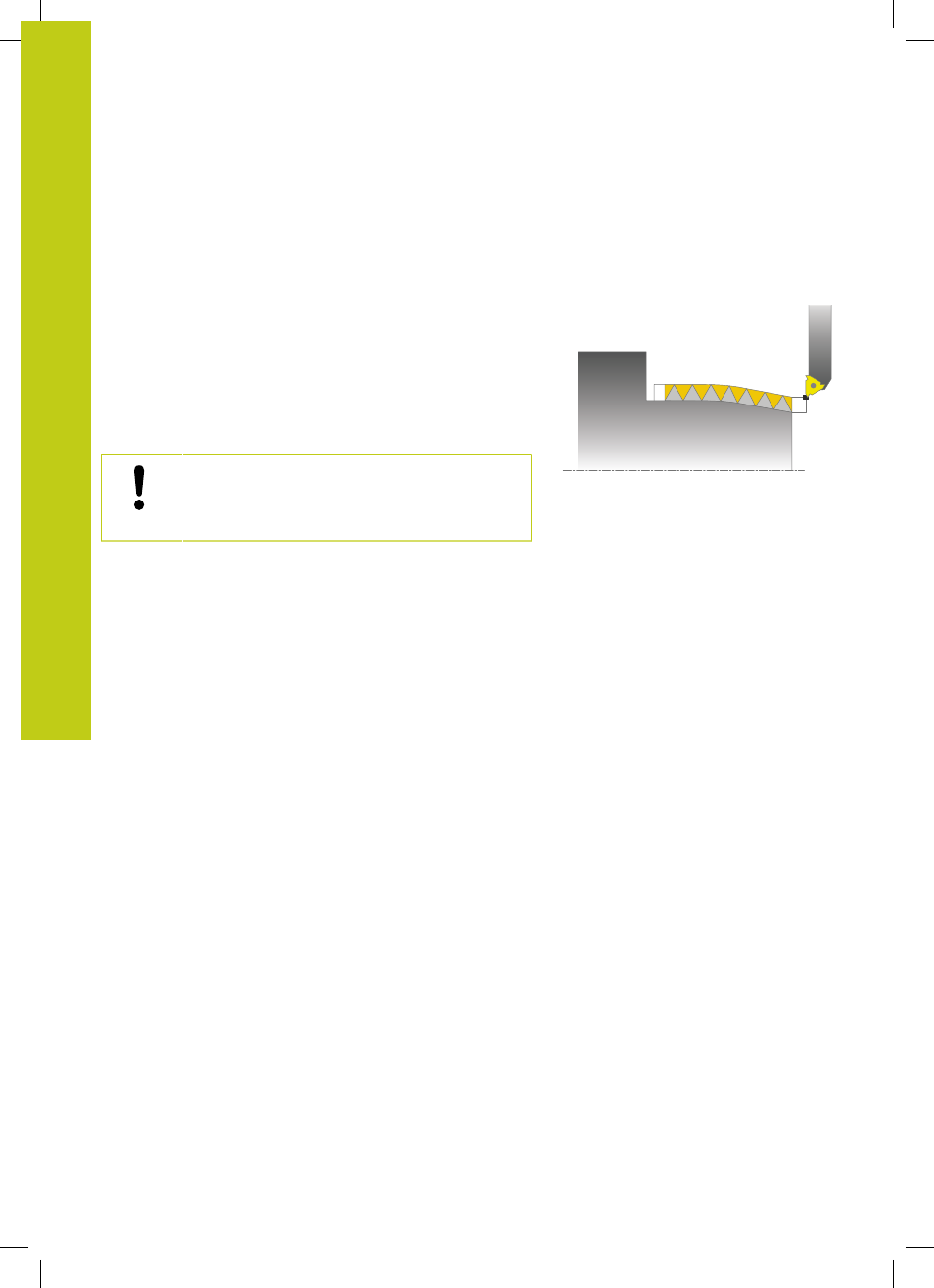

С помощью этого цикла можно выполнить как продольное, так и
поперечное нарезание резьбы произвольной формы.
С помощью этого цикла можно выполнять многократную или
однократную резьбу.
Если в этом цикле вы не зададите глубину резьбы, то цикл
будет использовать нормированную глубину.
Вы можете использовать этот цикл для обработки внутри и
снаружи.
Цикл 830 выполняет перебег Q466, примыкающий
к запрограммированному контуру. Обращайте
внимание на наличие свободного пространства.
Ход цикла
В качестве начальной точкой цикла ЧПУ использует позицию
инструмента при вызове цикла.
1 Система ЧПУ позиционирует инструмент на ускоренном
ходу на безопасное расстояние перед резьбой и выполняет
движение подачи.
2 Система ЧПУ выполняет нарезание резьбы параллельно
заданному контуру резьбы. При этом ЧПУ синхронизирует
подачу и частоту вращения так, что достигается заданный
шаг резьбы.
3 Система ЧПУ поднимает инструмент на ускоренном ходу на
безопасное расстояние.
4 Система ЧПУ позиционирует инструмент на ускоренном
ходу назад в начальную позицию резания.
5 Система ЧПУ выполняет движение подачи. Подача на
врезание выполняется согласно углу врезания Q467 .
6 ЧПУ повторяет эту операцию (со 2 по 5) до достижения
глубины резьбы.
7 ЧПУ выполняет заданное в Q476 количество холостых
резов.
8 ЧПУ повторяет эту операцию (со 2 по 7) в соответствии с
количеством витков Q475.
9 Система ЧПУ позиционирует инструмент на ускоренном
ходу назад в начальную позицию цикла.
