ТОЧЕЧНЫЙ ОБРАЗЕЦ НА ЛИНИЯХ (цикл 221, DIN/ISO: G221)
6.3
6
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
187
6.3
ТОЧЕЧНЫЙ ОБРАЗЕЦ НА ЛИНИЯХ
(цикл 221, DIN/ISO: G221)

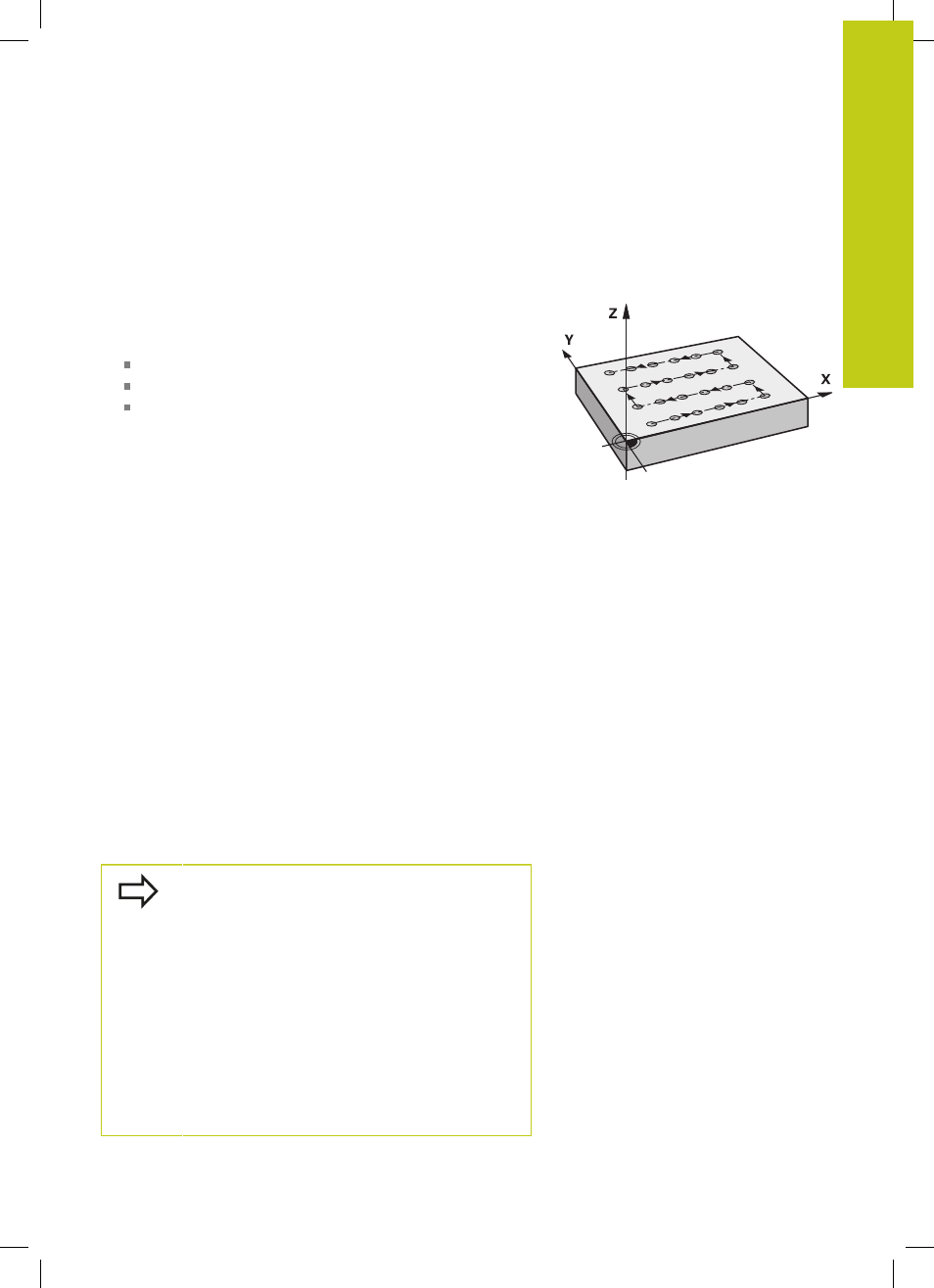

Ход цикла
1 УЧПУ позиционирует инструмент на ускоренной передачи от
актуальной позиции на точку старта первой обработки.
Последовательность:
2. подвод на 2-е безопасное расстояние (ось шпинделя)
подвод к точке старта на плоскости обработки
перемещение на безопасное расстояние над
поверхностью заготовки (ось шпинделя)
2 С этого положения УЧПУ отрабатывает определенный в
последнюю очередь цикл обработки
3 Затем УЧПУ позиционирует инструмент в положительном
направлении главной си на точку старта следующего
прохода; инструмент находится при этом на безопасном
расстоянии (или на 2-ом безопасном расстоянии)
4 Эта операция (1 до 3) повторяется, пока не будут
отработаны все проходы на первой строке; инструмент
стоит на последней точке первой строки
5 После этого УЧПУ перемещает инструмент к последней
точке второй строки и выполняет там обработку
6 Оттуда УЧПУ позиционирует инструмент в отрицательном
направлении главной оси на точку старта следующего
прохода
7 Эта операция (6) повторяется, пока не будут отработаны все
проходы второй строки
8 Затем УЧПУ перемещает инструмент на точку старта
следующей строки
9 Маятниковым движением отрабатываются все дальние
строки
Учитывайте при программировании!
Цикл 221 является DEF-активным, что означает,
что цикл 221 автоматически вызывает цикл
обработки, заданный в последний раз.
В случае комбинирования одного из циклов
обработки от 200 до 209 и от 251 до 267 с циклом
221, то используется безопасное расстояние,
поверхность заготовки и 2-е безопасное
расстояние и угол поворота из цикла 221.
Если используется цикл 254 Круглая канавка
в комбинации с циклом 221, 0-ое положение
канавки не допускается.
При выполнении данного цикла в покадровом
режиме система ЧПУ останавливается между
отверстиями группы.
