УСТАНОВКА ТОЧКИ ПРИВЯЗКИ (цикл 247, DIN/ISO: G247) 10.4
10
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
269
10.4 УСТАНОВКА ТОЧКИ ПРИВЯЗКИ
(цикл 247, DIN/ISO: G247)

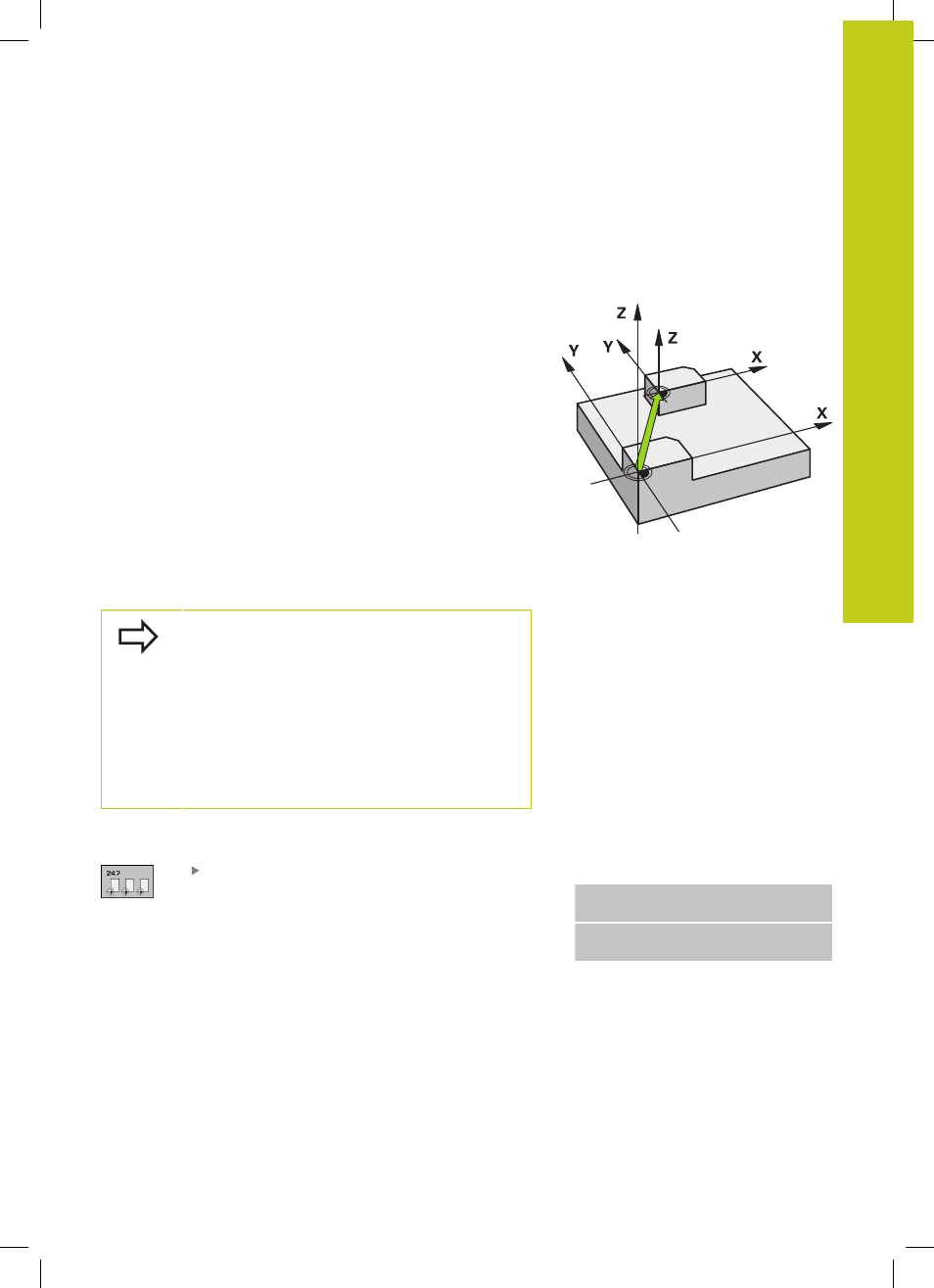

Действие
С помощью цикла УСТАНОВКА ТОЧКИ ПРИВЯЗКИ можно
активировать предустановку, определенную в таблице
предустановок, в качестве новой точки привязки.
После определения цикла УСТАНОВКА ТОЧКИ ПРИВЯЗКИ все
вводимые координаты и смещения нулевых точек (абсолютные
и в приращениях) относятся к новой предустановке.
Индикация состояния
В индикации состояния ЧПУ показывает активный номер
предустановки за символом точки привязки.
Обращайте внимание перед программированием!
При активации точки привязки из таблицы
предустановок система ЧПУ выполняет сброс
активного смещения нулевой точки, зеркального
отображения, поворота и масштабирования.
Если оператор активирует номер предустановки 0
(строка 0), ему следует активировать последнюю
точку привязки, заданную в ручном режиме
работы или в режиме электронного маховичка.
В режиме работы Тест программы цикл 247 не
действует.
Параметры цикла
Номер точки привязки? : из таблицы
предустановок задайте номер точки привязки,
которая должна быть активирована. Диапазон
ввода от 0 до 65535
Кадры УП
13 CYCL DEF 247 УСТАНОВИТЬ
ОПОРНУЮ ТОЧКУ
Q339=4
;НОМЕР ОПОРНОЙ
ТОЧКИ
Индикаторы состояния
В дополнительной индикации состояния (ПОКАЗАТЬ
ИНД. СОСТ. ) система ЧПУ отображает активный номер
предустановки после диалога Точка привязки.
