Инструкция по эксплуатации HEIDENHAIN TNC 640 (34059x-05) Cycle programming
Страница 608

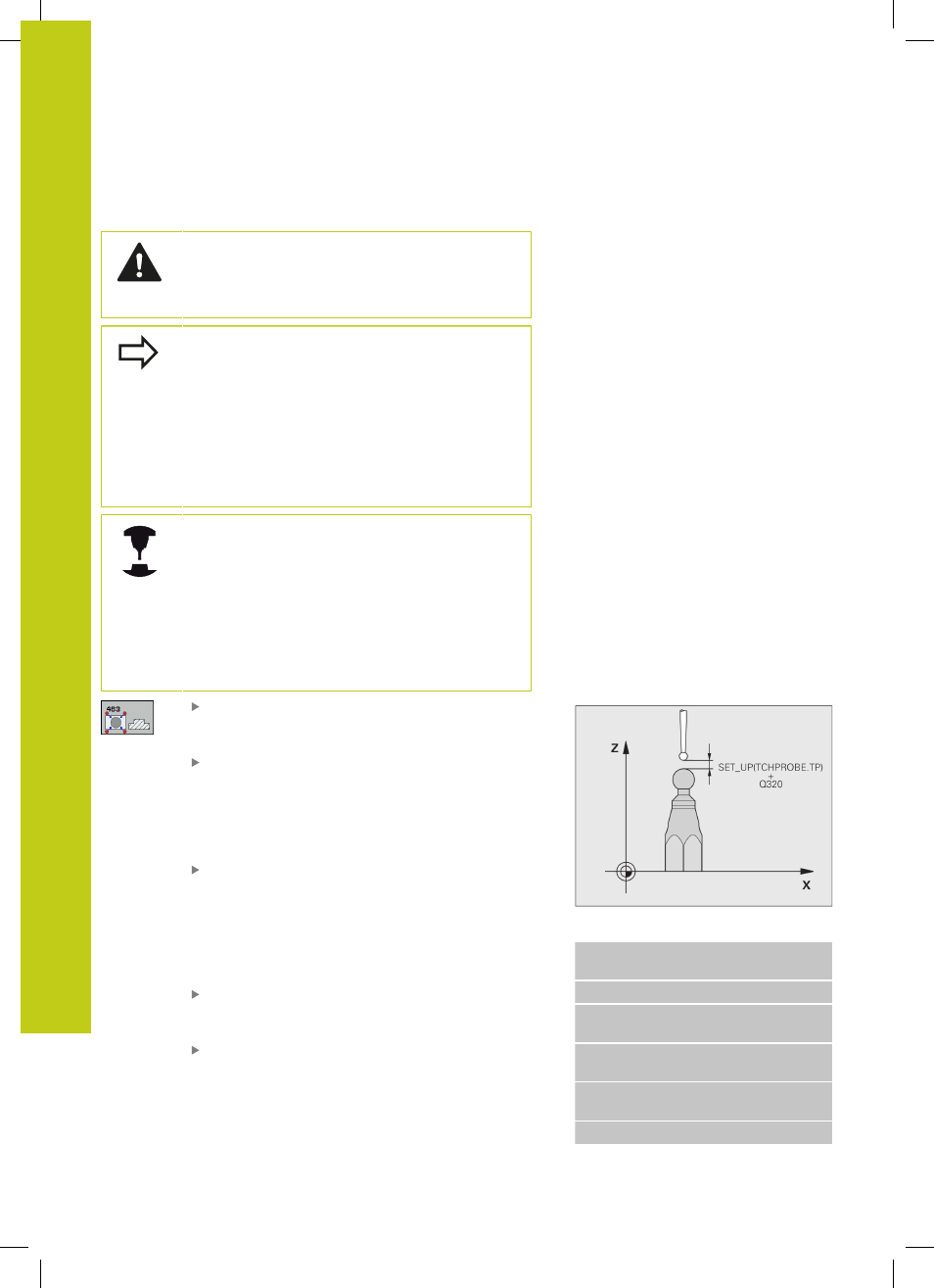

Циклы измерительных щупов: специальные функции
17.9 КАЛИБРОВКА ВНЕШНЕГО РАДИУСА TS (Цикл 463, DIN/ISO:
G463)
17
608
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
Учитывайте при программировании!
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Вы можете рассчитать смещение центра, только
используя для этого подходящий измерительный
щуп.
В процессе калибровки автоматически
генерируется протокол измерений. Данный
протокол называется TCHPRAUTO.html.
Система ЧПУ должна быть подготовлена
производителем станка к определению смещения
центра наконечника щупа. Соблюдайте указания
инструкции по обслуживанию станка!
В измерительных системах HEIDENHAIN
предварительно определен параметр
ориентации Вашей системы измерения. Прочие
измерительные системы настраиваются
производителем станка.
РАДИУС ОСТРОВА
Q407: Диаметр
регулировочного кольца. Диапазон ввода: от 0 до
99,9999
БЕЗОПАСНОЕ РАССТОЯНИЕ
Q320 (в
приращениях): Дополнительное расстояние
между точкой измерения и измерительным
шариком. Q320 прибавляется к значению колонки
SET_UP (таблица измерительных щупов).
Диапазон ввода: от 0 до 99999,9999
ПЕРЕМЕЩЕНИЕ НА S: ВЫСОТА
Q301:
Определите, как система контактов должна
перемещаться между точками измерения
0:
Перемещение между точками измерения на
высоте измерения
1:
Перемещение между точками измерения на
определенной высоте
КОЛИЧЕСТВО ИЗМЕРЕНИЙ
Q407 (абсолютное):
Количество точек измерения на диаметре.
Диапазон ввода: от 0 до 8
НАЧАЛЬНЫЙ УГОЛ
Q325 (абсолютный): угол
между главной осью плоскости обработки и
первой точкой измерения. Диапазон ввода: от 0
до 360,0000
Кадры УП
5 TCH PROBE 463 TS КАЛИБРОВКА НА
ОСТРОВЕ
Q407=+5
;РАДИУС ОСТРОВА
Q320=+0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q301=+1
;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
Q423=+8
;КОЛИЧЕСТВО
ИЗМЕРЕНИЙ
Q380=+0
;ОТСЧЕТНЫЙ УГОЛ
