Циклы: Вращение
12.30 РЕЗЬБА ПАРАЛЛЕЛЬНО КОНТУРУ
(цикл 830, DIN/ISO: G830)
12
438
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
Параметры цикла
Положение резьбы Q471: Установите положение
резьбы:
0 : Внешняя резьба
1 : Внутренняя резьба
Ориентация резьбы Q461: Установить
направление шага резьбы:
0 : Вдоль (параллельно оси вращения)
1 : Поперек (перпендикулярно оси вращения)
Безопасное расстояние Q460: безопасное
расстояние перпендикулярно шагу резьбы.
Шаг резьбы
Q472: шаг резьбы
Глубина резьбы Q473 (в приращениях): Глубина
резьбы При вводе 0 система ЧПУ принимает
глубину резьбы равной шагу метрической
резьбы.
Перебег резьбы
Q474 (в приращениях): длина
пути, на котором в конце резьбы выполняется
подъем от текущей глубины подачи до диаметра
резьбы Q460.
Путь разбега
Q465 (в приращениях): длина
пути в направлении шага на которой оси подачи
разгоняются до необходимой скорости. Путь
разбега лежит вне заданного контура резьбы.
Путь перебега
Q466: длина пути в направлении
шага, на которой оси подачи тормозятся. Путь
перебега лежит внутри заданного контура
резьбы.
Максимальная глубина резания
Q463:
максимальная подача на врезание
перпендикулярно шагу резьбы
Угол врезания
Q467: угол, под которым
выполняется врезание Q463. Углом привязки
является параллельная шагу резьбы.
Тип подачи
Q468: Установить тип подачи:
0 : постоянное поперечное сечение стружки
(подача сокращается в зависимости от глубины)
1 : постоянная глубина подачи

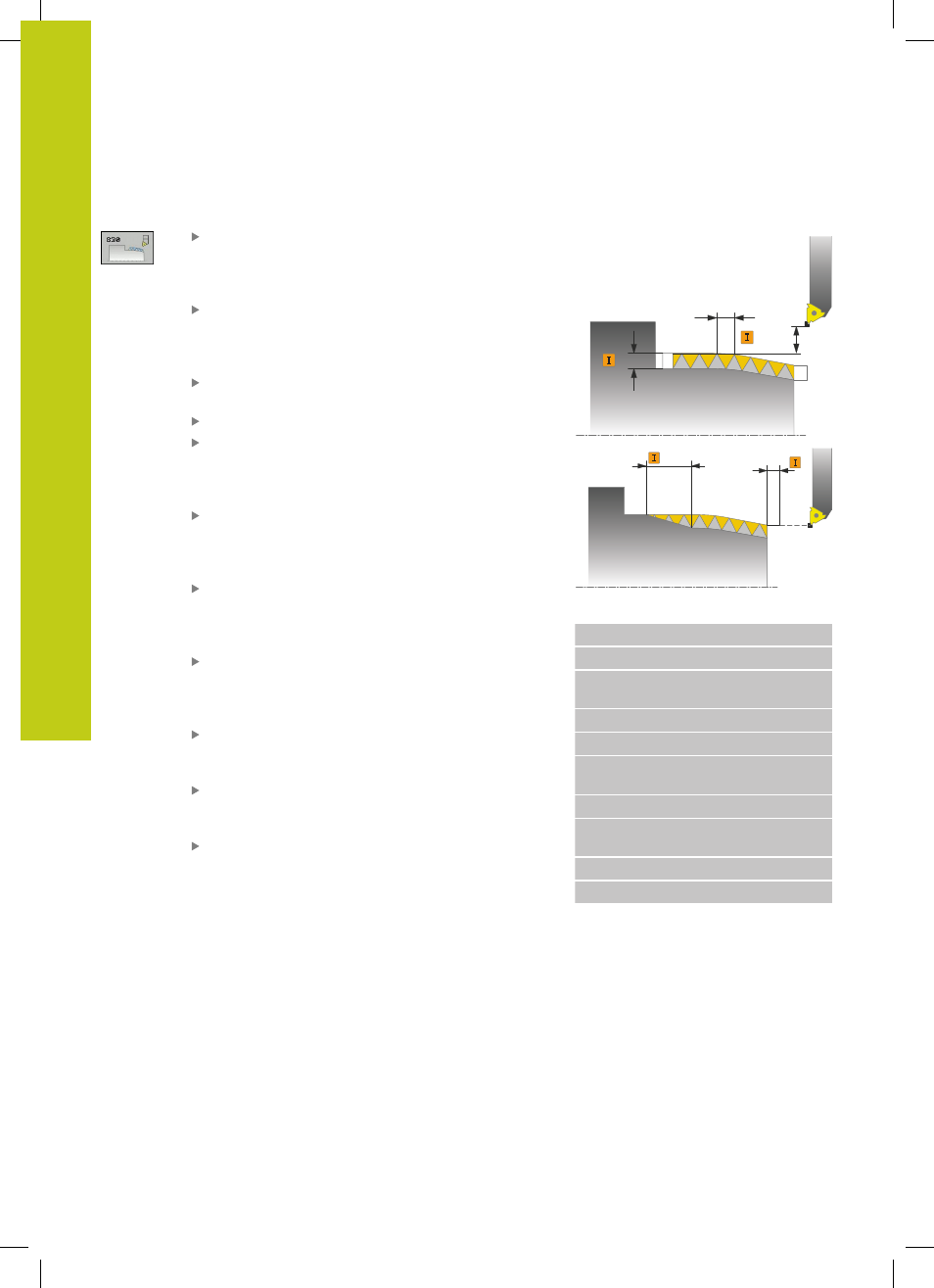

Q460
Q472
Q473
Q465
Q474
Кадры УП
9 CYCL DEF 14.0 ДАННЫЕ КОНТУРА
10 CYCL DEF 14.1 КОНТУРН.МЕТКА 2
11CYCL DEF 830 НАРЕЗАНИЕ РЕЗЬБЫ
ПАРАЛЛЕЛЬНО КОНТУРУ
Q471=+0
;ПОЛОЖЕНИЕ РЕЗЬБЫ
Q461=+0 ;ОРИЕНТАЦИЯ РЕЗЬБЫ
Q460=+2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q472=+2 ;ШАГ РЕЗЬБЫ
Q473=+0 ;ГЛУБИНА ПРОФИЛЯ
РЕЗЬБЫ
Q474=+0 ;СБЕГ РЕЗЬБЫ
Q465=+4 ;ДЛИНА ПОДВОДА
