Циклы обработки: сверление
3.3
СВЕРЛЕНИЕ (цикл 200)
3
76
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015

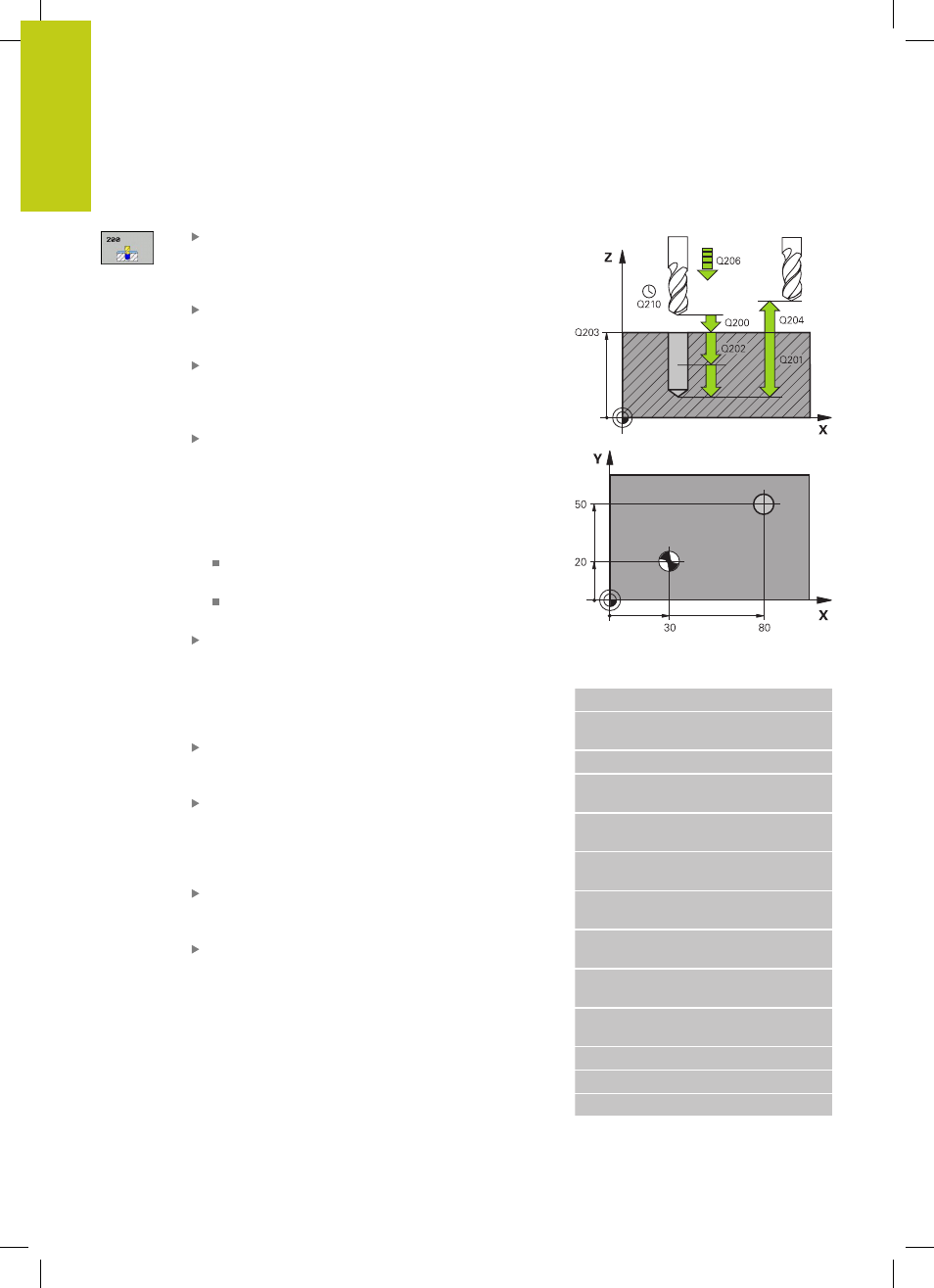

Параметры цикла
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки; введите положительное
значение. Диапазон ввода от 0 до 99999,9999
Глубина
Q201 (в инкрементах): расстояние
от поверхности заготовки до дна отверстия.
Диапазон ввода от -99999.9999 до 99999.9999
Подача на врезание
Q206: скорость
перемещения инструмента при сверлении в мм/
мин Диапазон ввода от 0 до 99999,999 или через
FAUTO
, FU
Глубина врезания
Q202 (в инкрементах):
величина, на которую каждый раз врезается
инструмент. Диапазон ввода от 0 до 99999,9999.
Параметр "Глубина" не обязательно должен быть
кратен параметру "Глубина врезания". Система
ЧПУ производит перемещение на глубину за
один рабочий ход, если:
параметры "Глубина врезания" и "Глубина"
равны
значение параметра "Глубина врезания"
больше значения параметра "Глубина"
Время выдержки вверху
Q210: время (в
секундах), в течение которого инструмент
остается на безопасном расстоянии, после того
как ЧПУ выводит его из высверленного отверстия
для того, чтобы удалить стружку. Диапазон ввода
от 0 до 3600,0000
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999.9999 до 99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999.9999
Время выдержки внизу
Q211: время в секундах,
в течение которого инструмент остается на дне
отверстия. Диапазон ввода от 0 до 3600,0000
Эталонная глубина
Q395: Выбор, при котором
заданная глубина относится к вершине
инструмента и к цилиндрической части
инструмента. Если система ЧПУ должна
назначить глубину для цилиндрической части
инструмента, вам нужно указать угол вершины
инструмента в столбце T-ANGLE в таблице
инструментов TOOL.T.
0
= Глубина назначается для вершины
инструмента
1
= глубина назначается для цилиндрической
части инструмента
Кадры УП
11 CYCL DEF 200 SWERLENIJE
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-15
;ГЛУБИНА
Q206=250
;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
Q202=5
;ГЛУБИНА ПОДВОДА
НА ВРЕЗАНИЕ
Q210=0
;В.ПРЕБЫВАНИЯ
ВВЕРХУ
Q203=+20
;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=100
;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Q211=0.1
;ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
Q395=0
;ЭТАЛОННАЯ
ГЛУБИНА
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
