10.5 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ (цикл 8, DIN/ISO: G28)
10
270
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
10.5
ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ
(цикл 8, DIN/ISO: G28)
Действие
ЧПУ может выполнять обработку в плоскости с зеркальным
отображением.
Зеркальное отображение действует с момента его определения
в программе. Оно действует также в режиме работы
"Позиционирование с ручным вводом"
. ЧПУ показывает
активные зеркальные оси в дополнительной индикации
состояния.
Если отражается только одна ось, то изменяется
направление вращения инструмента. Этот принцип не
действует в циклах обработки.
Если зеркально отражаются две оси, то направление
вращения сохраняется.

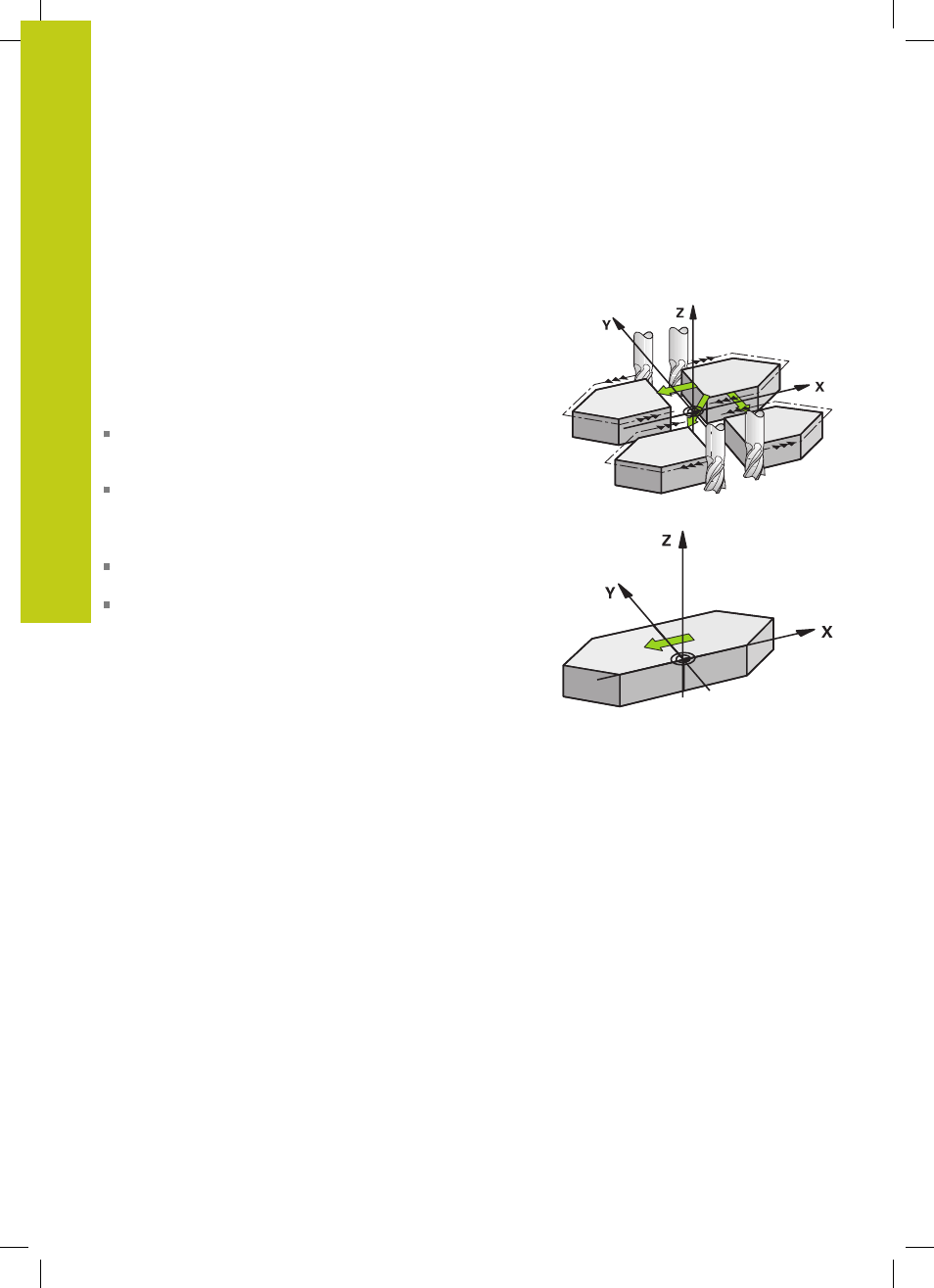

Результат зеркального отображения зависит от положения
нулевой точки:
Нулевая точка лежит на отражаемом зеркально контуре:
элемент отражается зеркально прямо в нулевой точке
Нулевая точка лежит вне отражаемого зеркально контура:
элемент смещается дополнительно
Сбросить
Заново запрограммируйте цикл ОТОБРАЖЕНИЕ с вводом NO
ENT
.
