Циклы измерительных щупов: автоматическое измерение
кинематики
18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (Цикл 451, DIN/ISO: G451, версия)
18
616
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (Цикл
451, DIN/ISO: G451, версия)
Ход цикла

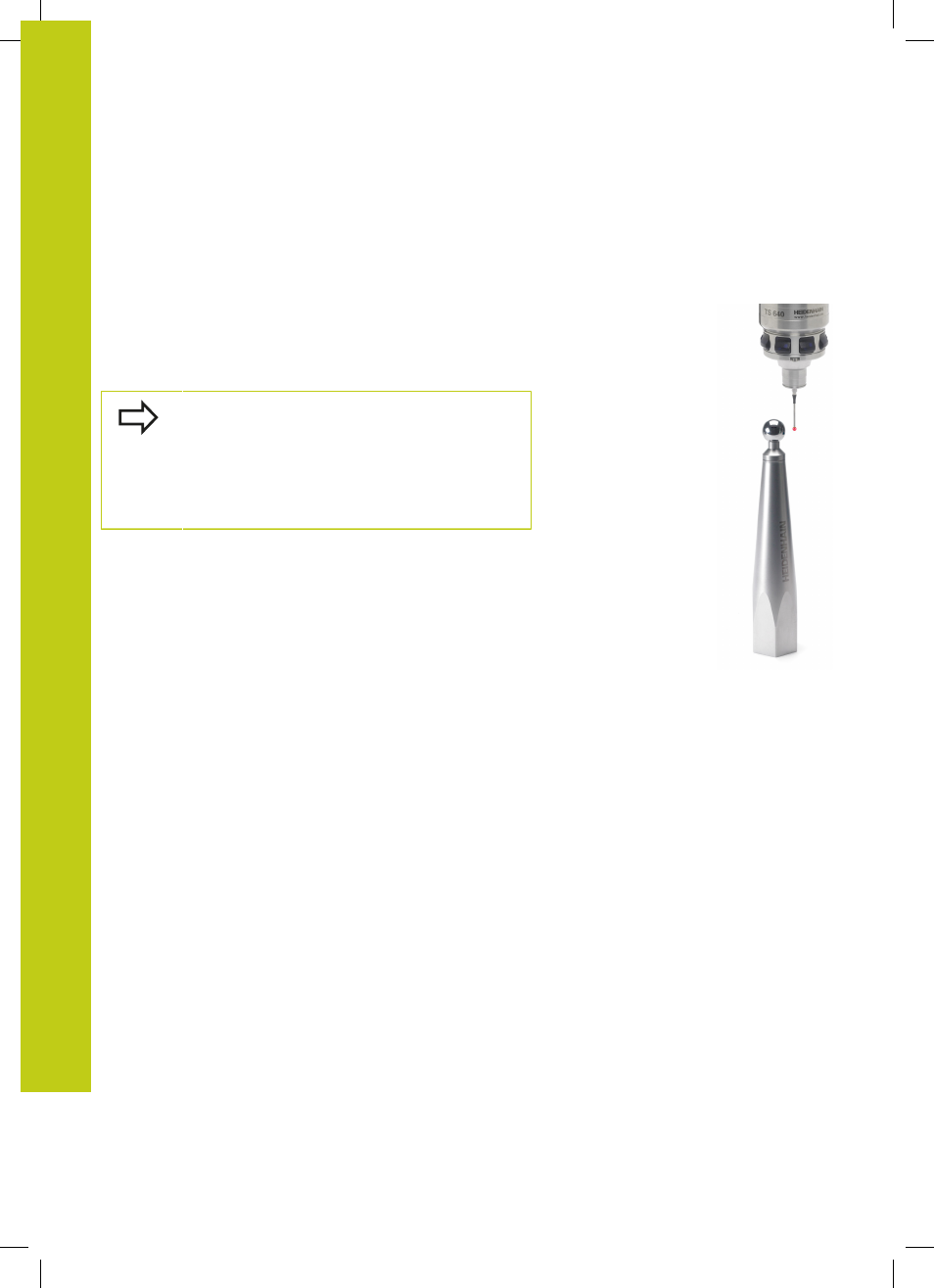

С помощью цикла 451 измерительного щупа можно проверить
и при необходимости оптимизировать кинематику станка. При
этом с помощью 3D-измерительного щупа TS производится
измерение калибровочного шара HEIDENHAIN, который
закреплен на столе станка.
HEIDENHAIN рекомендует использовать
калибровочный шар KKH 250 (заказной номер
655475-01) или KKH 100 (заказной номер
655475-02) , которые имеют особо высокую
жесткость и специально сконструированы для
калибровки станков. Если у вас возникли вопросы,
свяжитесь с компанией HEIDENHAIN.
ЧПУ определяет статическую точность наклона. При этом
ПО минимизирует пространственные ошибки, возникающие
при наклоне, и в конце операции измерения автоматически
сохраняет геометрию станка в соответствующих постоянных
станка в описании кинематики.
1 Установить калибровочный шар, проверить на возможные
столкновения.
2 В ручном режиме работы установить контрольную точку в
центр шара или если установлены Q431=1 или Q431=3 , то:
Поместите щуп по его оси над калибровочным шаром, а в
плоскости обработки - примерно в центре шара
3 Выбрать режим, в котором будет выполняться программа, и
запустить программу калибровки.
4 ЧПУ последовательно измеряет все три оси вращения с
выбранным разрешением.
5 Измеренные значения система ЧПУ сохраняет в следующих
Q-параметрах:
