ОПОРНАЯ ТОЧКА СЕРЕДИНА РЕБРА (Цикл 409, DIN/ISO: G409) 15.3
15
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
497
15.3
ОПОРНАЯ ТОЧКА СЕРЕДИНА
РЕБРА (Цикл 409, DIN/ISO: G409)

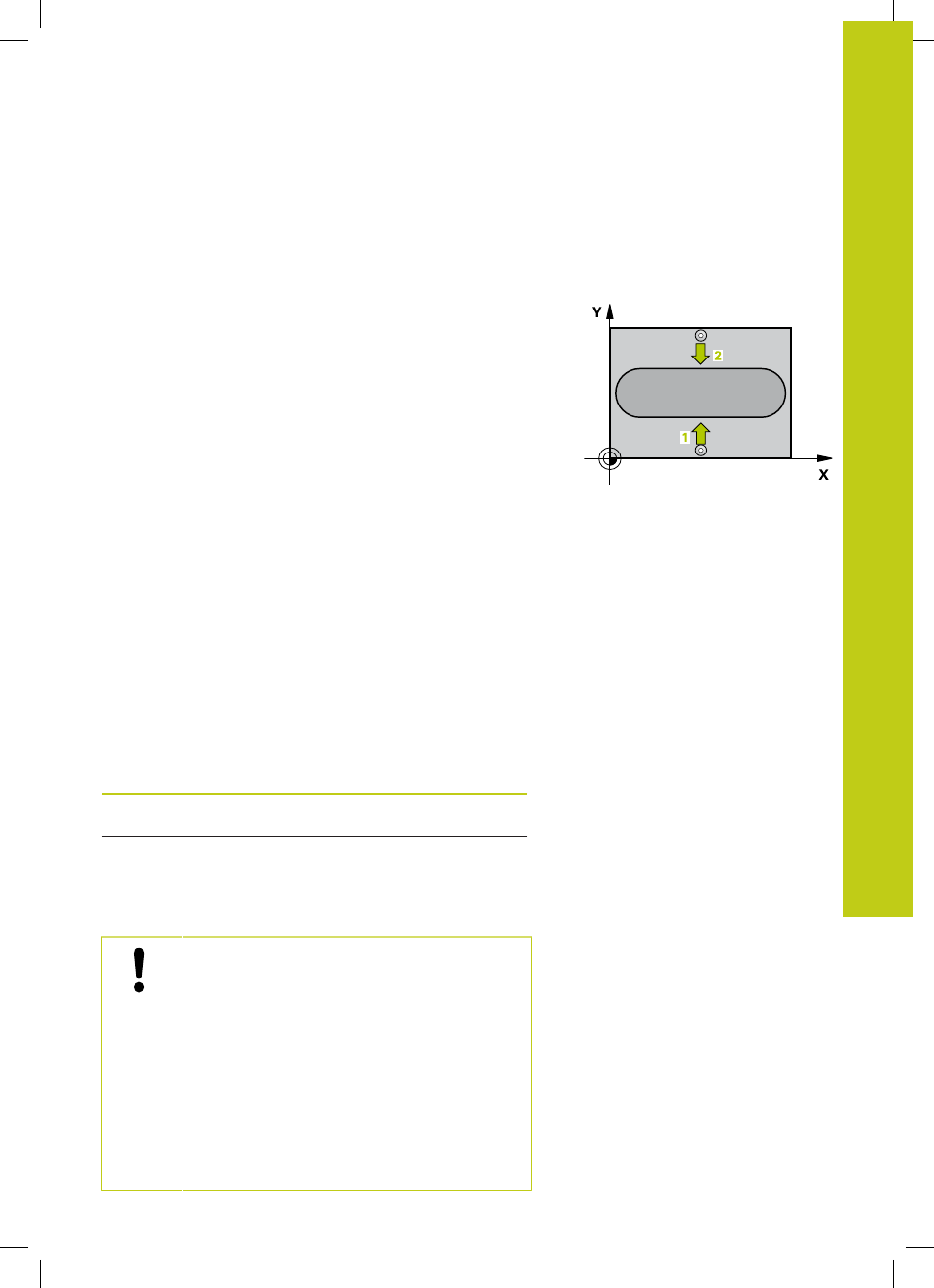

Ход цикла
Цикл измерительного щупа 409 определяет центр ребра и
задает его в качестве точки привязки. По выбору система ЧПУ
может записывать этот центр в таблицу нулевых точек или в
таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри "Отработка циклов
измерительного щупа", Стр. 462) в точке измерения
1
. ЧПУ
вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи (колонка
F
).
3 Потом зонд перемещается на безопасной высоте к
следующей точке ощупывания
2
и осуществляет вторую
операцию ощупывания
4 Затем ЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
"Общие черты всех циклов измерительных щупов при
установке точки привязки", Стр. 491) и записывает факт.
значения в представленных ниже Q-параметрах.
5 При необходимости отдельным измерением ЧПУ также
определяет точку привязки по оси измерительного щупа
Номер параметра
Значение
Q166
Фактическое значение ширины
ребра
Q157
Фактическое значение положения по
центральной оси
Учитывайте при программировании!
Внимание опасность столкновения!
Во избежание столкновения между
измерительным щупом и обрабатываемой
деталью ширину ребра лучше вводить
завышенной
.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Если Вы устанавливаете опорную точку при
помощи цикла измерительного щупа (Q303 = 0)
и дополнительно используете измерение по оси
(Q381 = 1), то допускается пропуск активации
преобразования координат
