Циклы: специальные функции
11.9 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (Цикл 232, DIN/ISO: G232)
11
318
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015

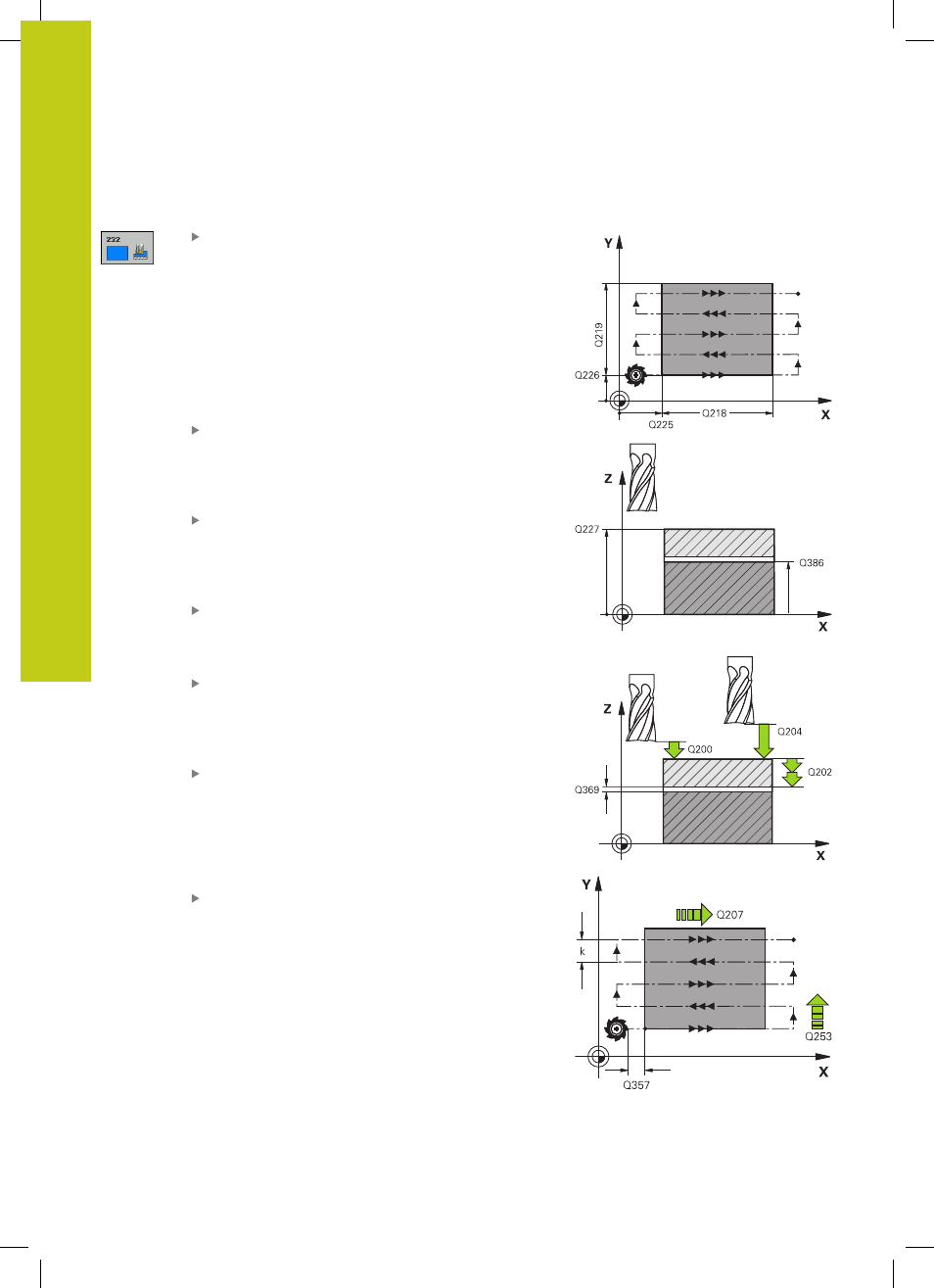

Параметры цикла
Стратегия обработки (0/1/2)
Q389:Установите,
где система ЧПУ должна обработать
поверхность:
0
: обработка в форме меандра, врезание сбоку
с подачей позиционирования за пределами
обрабатываемой поверхности
1
: обработка в форме меандра, врезание
сбоку с подачей на фрезерование по краю
обрабатываемой поверхности
2
: построчная обработка, возврат и врезание
сбоку в подаче позиционирования
Начальная точка 1-ой оси
Q225 (абсолютная):
координата начальной точки обрабатываемой
поверхности по главной оси в плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Начальная точка 2-ой оси
Q226 (абсолютная):
координата начальной точки обрабатываемой
поверхности по главной оси в плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Начальная точка 3-ей оси
Q227 (абсолютная):
координата поверхности заготовки по которой
рассчитывается подача на врезание. Диапазон
ввода от -99999.9999 до 99999.9999
Конечная точка 3-ей оси
Q386 (абсолютная):
координата по оси шпинделя до которой
должно производится плоское фрезерование
поверхности. Диапазон ввода от -99999.9999 до
99999.9999
Длина 1-й стороны
Q218 (в приращениях):
длина обрабатываемой поверхности по
главной оси плоскости обработки. Помимо
знака числа Вы можете задать направление
первой траектории фрезерования относительно
начальной точки 1-ой оси
. Диапазон ввода от
-99999.9999 до 99999.9999
Длина 2-й стороны
Q219 (в приращениях):
длина обрабатываемой поверхности по
вспомогательной оси плоскости обработки.
Помимо знака числа можно задать направление
первой поперечной подачи на врезание
относительно начальной точки 2-ой оси.
Диапазон ввода от -99999.9999 до 99999.9999
