Примеры программ 4.11
4
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
137
4.11 Примеры программ

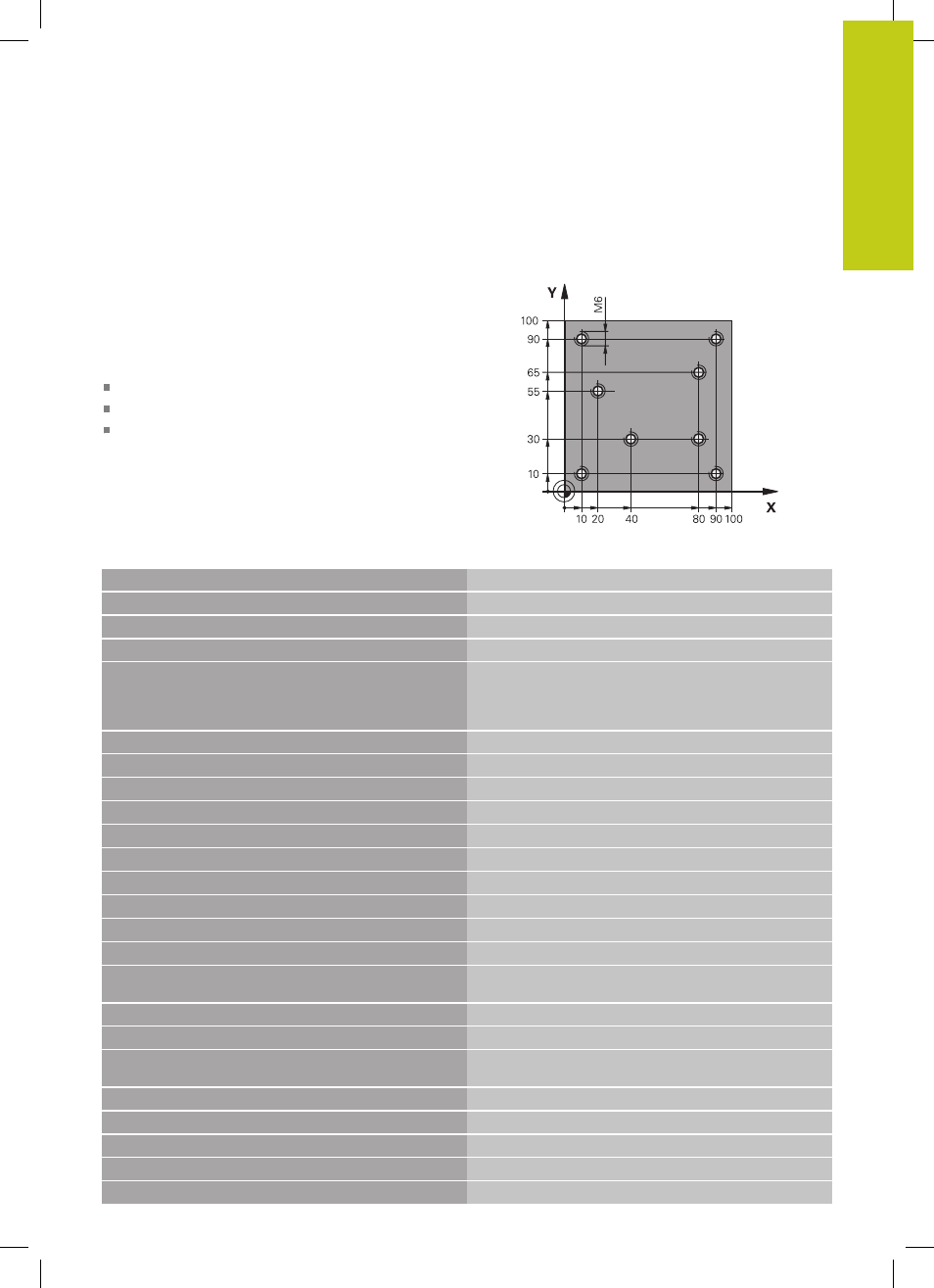

Пример: нарезание резьбы метчиком
Координаты сверления сохраняются в таблицу точек
TAB1.PNT и вызываются при помощи CYCL CALL PAT
Радиусы инструментов выбраны так, что все рабочие
шаги видны на тестовой графике.
Выполнение программы
Центровка
Сверление
Нарезание резьбы метчиком
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000
Вызов инструмента центровое сверло
4 L Z+10 R0 F5000 Подвод инструмента на безопасное расстояние
(запрограммируйте значение для F), ЧПУ выполняет
позиционирование на безопасное расстояние после
каждого цикла
5 SEL PATTERN “TAB1“ Определение таблицы точек
6 CYCL DEF 240 ZENTRIROVANIE Определение цикла "Центровка"
Q200=2 ;BEZOPASN.RASSTOYANIE
Q343=1 ;VIBOR DIAM./GLUBINA
Q201=-3.5 ;GLUBINA
Q344=-7 ;DIAMETR
Q206=150 ;PODACHA NA WREZANJE
Q11=0 ;WYDER.WREMENI WNIZU
Q203=+0 ;KOORD. POVERHNOSTI Обязательно введите 0, действует из таблицы точек
Q204=0 ;2-YE BEZOP.RASSTOJ. Обязательно введите 0, действует из таблицы точек
10 CYCL CALL PAT F5000 M3 Вызов цикла в сочетании с точечной таблицей
TAB1.PNT, подача между точками: 5000 мм/мин
11 L Z+100 R0 FMAX M6 Отвод инструмента, смена инструмента
12 TOOL CALL 2 Z S5000 Вызов инструмента: сверло
13 L Z+10 R0 F5000 Перемещение инструмента на безопасную высоту (F
программируйте со значением)
14 CYCL DEF 200 SWERLENIJE Определение цикла "Сверление"
Q200=2 ;BEZOPASN.RASSTOYANIE
Q201=-25 ;GLUBINA
Q206=150 ;PODACHA NA WREZANJE
Q202=5 ;GLUBINA WREZANJA
