Применение циклов обработки
2.3 Определение образца PATTERN DEF
2
66
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015

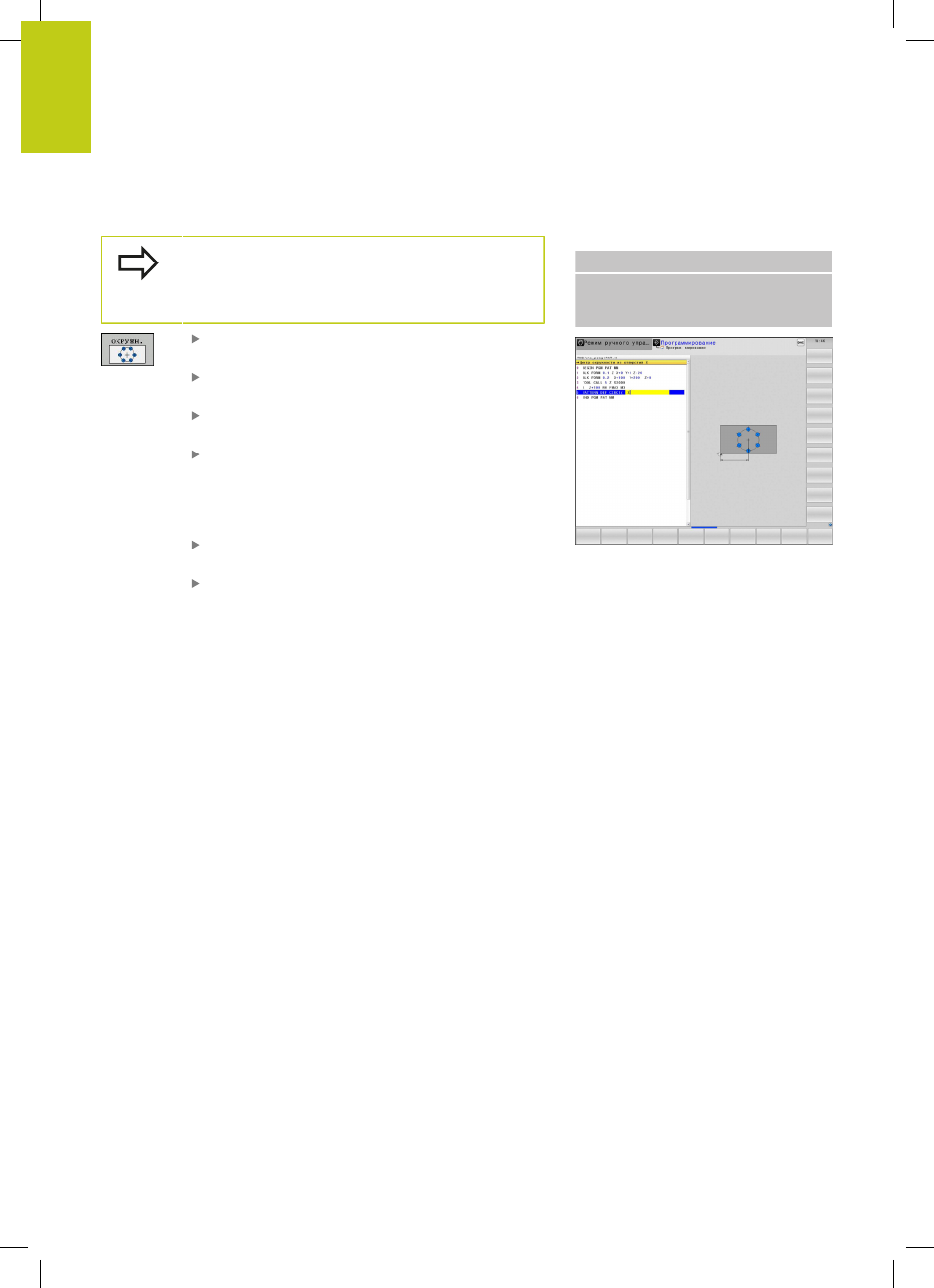

Определение полной окружности
Если определяется поверхность заготовки в Z не
равная 0, то это значение действует дополнительно
до поверхности заготовки Q203, определенной в
цикле обработки.
Цент окружности из отверстий X (абсолютная):
координата центра окружности на оси X
Цент окружности из отверстий Y
(абсолютная):
координата центра окружности на оси Y
Диаметр окружности из отверстий
: диаметр
окружности из отверстий
Угол старта
: полярный угол первой позиции
обработки. Опорная ось: главная ось активной
плоскости обработки (например, X для
оси инструмента Z). Значение может быть
положительным или отрицательным
Количество шагов
: общее количество позиций
обработки на окружности
Координата поверхности заготовки
(абсолютная): введите координату Z, в которой
должна начинаться обработка
Кадры УП
10 L Z+100 R0 FMAX
11 PATTERN DEF CIRC1
(X+25 Y+33 D80 START+45 NUM8 Z
+0)
