Циклы измерительных щупов: специальные функции

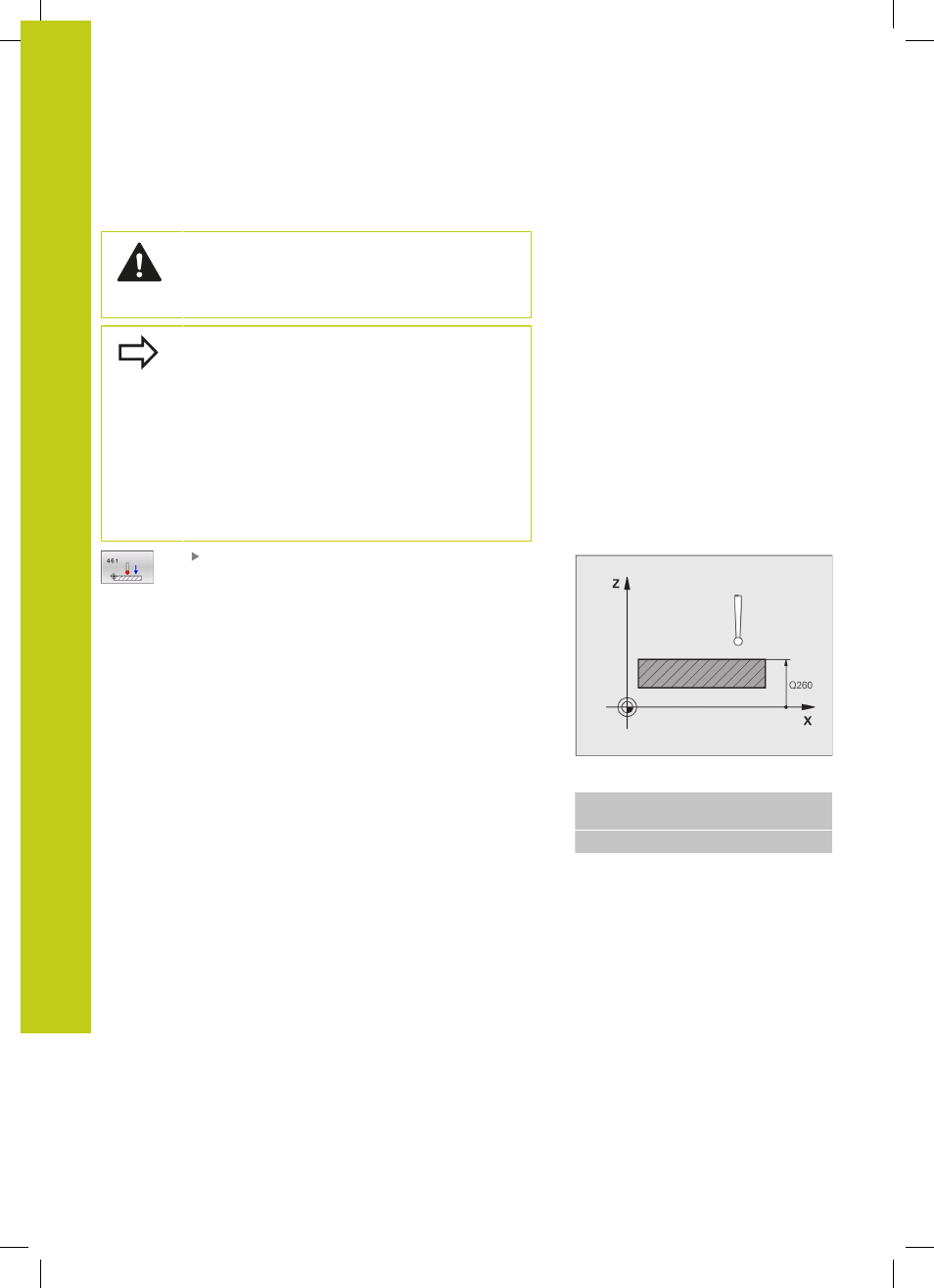

17.7 КАЛИБРОВКА ДЛИНЫ TS (Цикл 461, DIN/ISO: G461)
17
604
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
Учитывайте при программировании!
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Рабочая длина измерительного щупа всегда
отсчитывается от точки привязки инструмента. Как
правило, производитель станка устанавливает
точку привязки инструмента на переднем конце
шпинделя.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
В процессе калибровки автоматически
генерируется протокол измерений. Данный
протокол называется TCHPRAUTO.html.
Опорная точка
Q434 (абсолютная): База для
длины (например, высота регулировочного
кольца). Диапазон ввода: от -99999,9999 до
99999,9999
Кадры УП
5 TCH PROBE 461 КАЛИБРОВКА
ДЛИНЫ TS
Q434=+5
;ОПОРНАЯ ТОЧКА
