ОБРАБВТЫВАЕМАЯ ПОВЕРХНОСТЬ (Цикл 19, DIN/ISO: G80,
версия ПО 1)
10.9
10
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
277
10.9
ОБРАБВТЫВАЕМАЯ
ПОВЕРХНОСТЬ (Цикл 19, DIN/ISO:
G80, версия ПО 1)
Действие

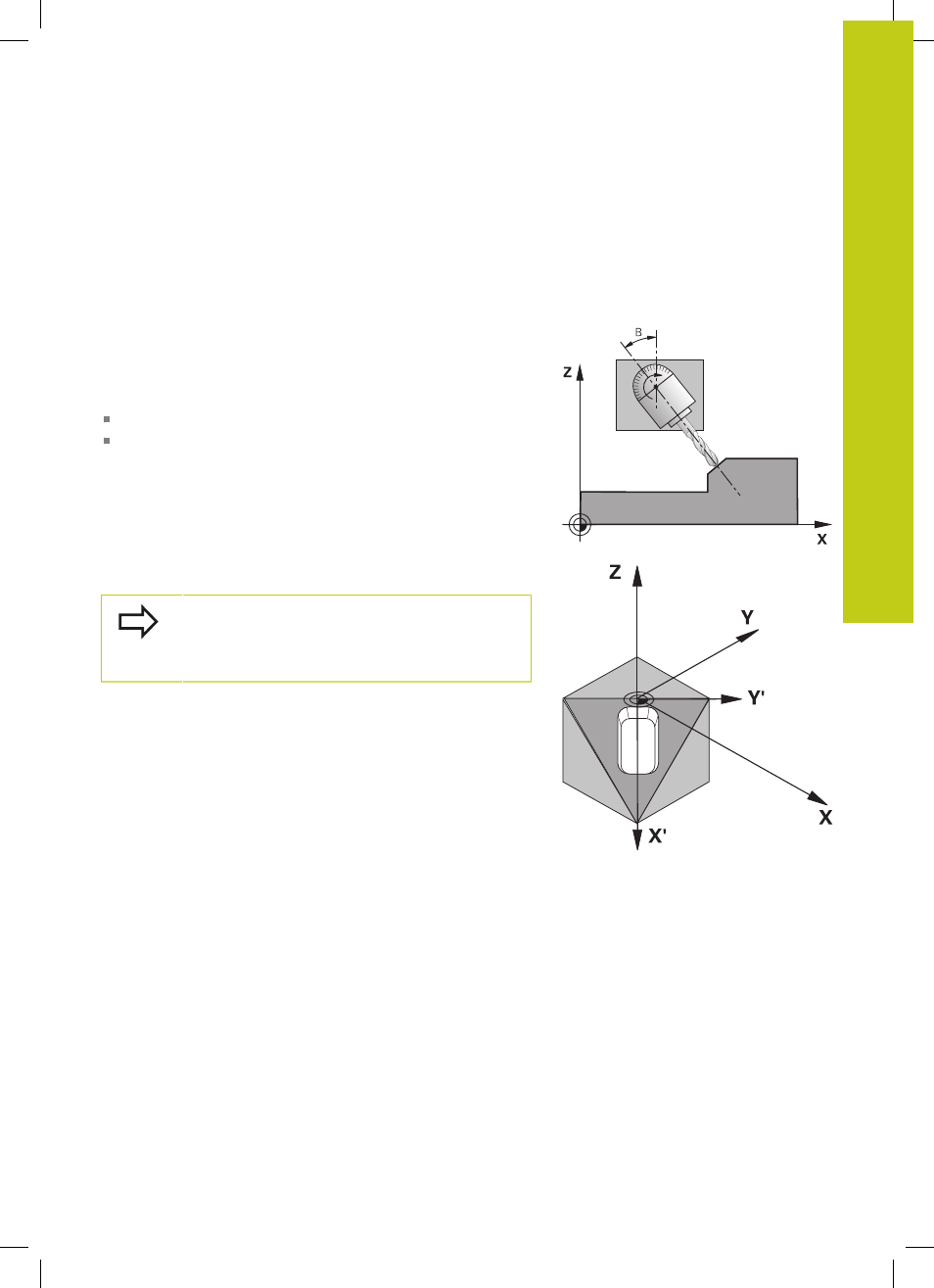

В цикле 19 путем ввода углов поворота определяется
положение плоскости обработки, другими словами положение
оси инструмента относительно жесткой системы координат
станка. Положение плоскости обработки можно задать двумя
способами:
Непосредственным вводом положения наклоненных осей
Описанием положения плоскости обработки, используя
до трех разворотов (пространственный угол)
жесткой
системы координат станка. Можно получить значение
вводимого пространственного угла, выполнив сечение
перпендикулярно к наклоненной плоскости обработки и
глядя на это сечение с той оси, относительно которой нужно
осуществить наклон. Двумя пространственными углами
однозначно определяется любое положение инструмента в
пространстве.
Обратите внимание на то, что положение
наклоненной системы координат и связанные с
ней перемещения в развернутой системе зависят
от описания наклоненной плоскости.
Если положение плоскости обработки запрограммировано
через пространственный угол, система ЧПУ автоматически
рассчитывает требуемые для этого установки углов
наклоненных осей и записывает их в параметрах с Q120
(A-ось) по Q122 (C-ось). Если возможны два решения, ЧПУ
выбирает кратчайший путь, исходя из нулевой установки осей
вращения.
Последовательность вращений для расчета положения
плоскости задана: сначала ЧПУ поворачивает A-ось, потом B-
ось и, наконец, C-ось.
Цикл 19 действует с момента его определения в программе.
Как только в наклоненной системе координат производится
перемещение какой-либо оси, начинает действовать коррекция
для этой оси. Если коррекция должна рассчитываться по всем
осям, следует перемещать все оси.
Если в ручном режиме работы активирована функция Наклон
при выполнении программы
, то записанное в этом меню
значение угла перезаписывается циклом 19 ПЛОСКОСТЬ
ОБРАБОТКИ.
