Циклы: преобразования координат
10.7 МАСШТАБИРОВАНИЕ (цикл 11, DIN/ISO: G72)
10
274
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
10.7 МАСШТАБИРОВАНИЕ (цикл 11, DIN/
ISO: G72)
Действие

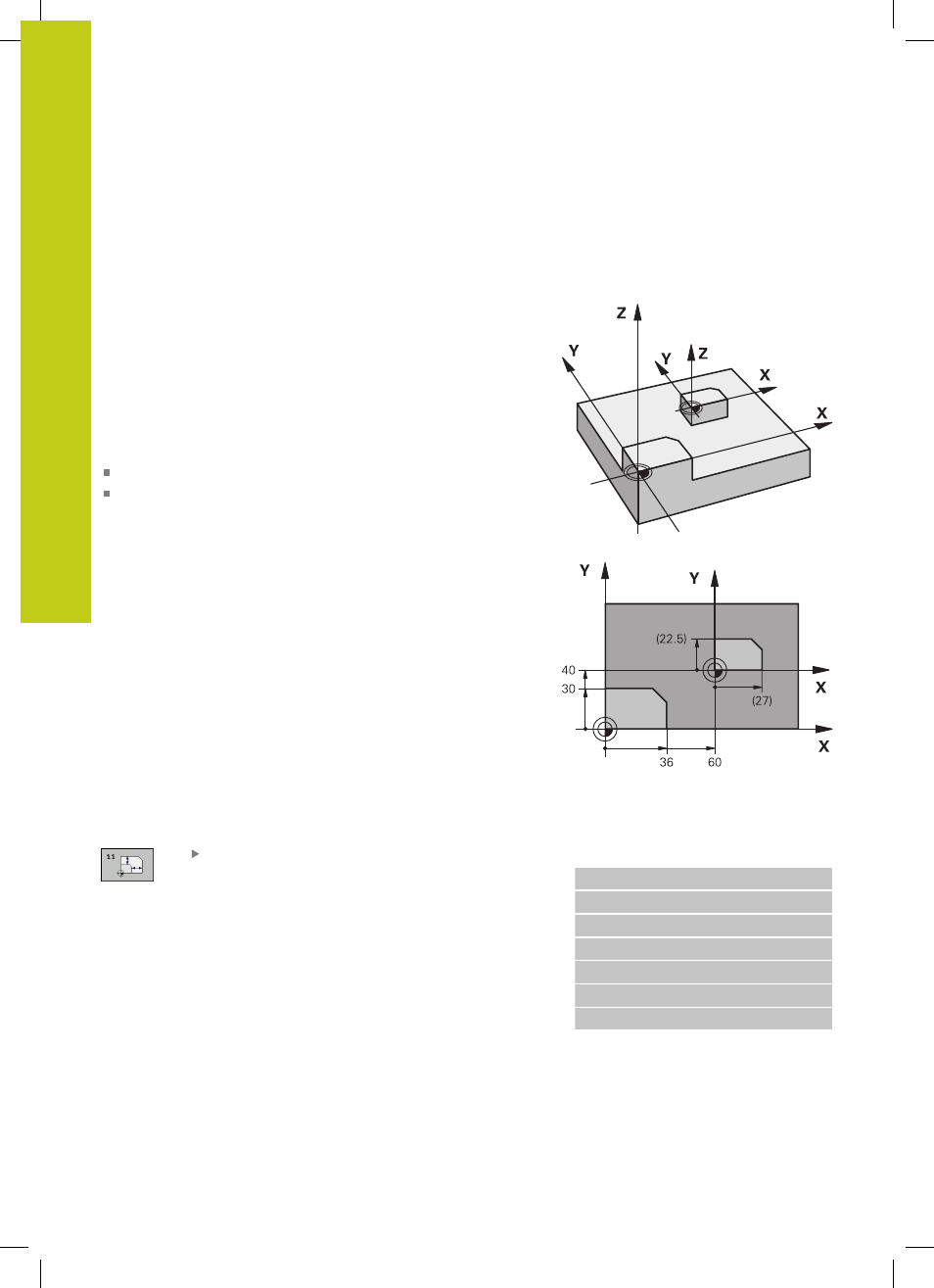

В пределах программы система ЧПУ может увеличивать
или уменьшать контуры. Таким образом можно учитывать,
например, коэффициенты усадки и припуска.
МАСШТАБИРОВАНИЕ ОСИ действует с момента его
определения в программе. Оно действует также в режиме
работы "Позиционирование с ручным вводом". ЧПУ
показывает активный коэффициент масштабирования в
дополнительной индикации состояния.
Масштабирование действует
на всех трех осях координат одновременно
на данные по размерам в циклах
Условие
Перед увеличением или уменьшением нулевая точка должна
быть перемещена на грань или угол контура.
Увеличение: SCL от 1 до 99,999 999
Уменьшение: SCL от 1 до 0,000 001
Сбросить
Заново запрограммируйте цикл МАСШТАБИРОВАНИЕ с
коэффициентом 1.
Параметры цикла
Коэффициент? : введите коэффициент SCL
(англ.: scaling); ЧПУ умножит координаты и
радиусы на SCL (как описано в "Действие")
Диапазон ввода от 0,000001 до 99,999999
Кадры УП
11 CALL LBL 1
12 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 MASSFAKTOR
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL 1
