Циклы: специальные функции
11.7 ТОЧЕНИЕ ИНТЕРПОЛЯЦИЕЙ СОПРЯЖЕНИЕ (цикл 291, DIN/ISO:
G291, опция ПО 96)
11
306
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
Параметры цикла
Связывание шпинделя (0, 1)
560: задание
связывания шпинделя инструмента и позиции
линейных осей. При активном связывании
шпинделя резец ориентируется по центру
окружности.
0
: Связывание шпинделя отключено
1
: Связывание шпинделя включено
Угол ориентации шпинделя
Q336: Перед
началом обработки ЧПУ устанавливает
инструмент под данным углом. При работе с
фрезерным инструментом режущую кромку
следует устанавливать по направлению к центру
точения (вращения). Если в таблице инструмента
задано значение "ORI", то оно используется
также при ориентации шпинделя. Диапазон ввода
от 0,000 до 360,000

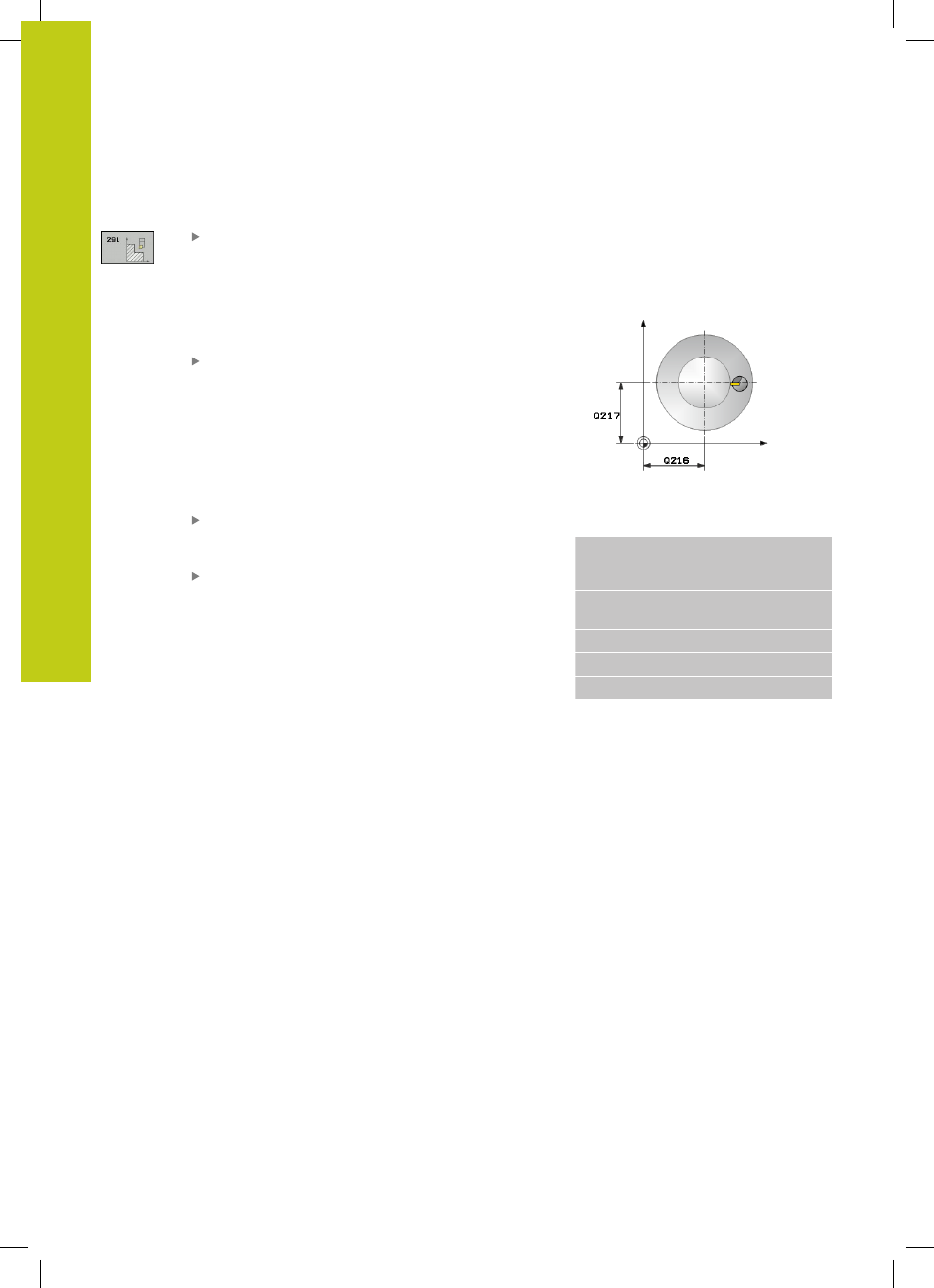

Центр 1-й оси
Q216 (абсолютный): центр
вращения на главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
Центр 2-й оси
Q217 (абсолютный): центр
вращения на вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
NC-кадры
64 CYCL DEF 291 ТОЧЕНИЕ С
ИНТЕРПОЛЯЦИЕЙ – СВЯЗЫВАНИЕ
КОНТУРОВ
Q560=1
;СВЯЗЫВАНИЕ
ШПИНДЕЛЯ
Q336=0
;УГОЛ ШПИНДЕЛЯ
Q216=50
;СЕРЕДИНА 1-ОЙ ОСИ
Q217=50
;СЕРЕДИНА 2-ОЙ ОСИ
