ОПОРНАЯ ТОЧКА СЕРЕДИНА КАНАВКИ (Цикл 408, DIN/ISO:
G408)
15.2
15
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
495

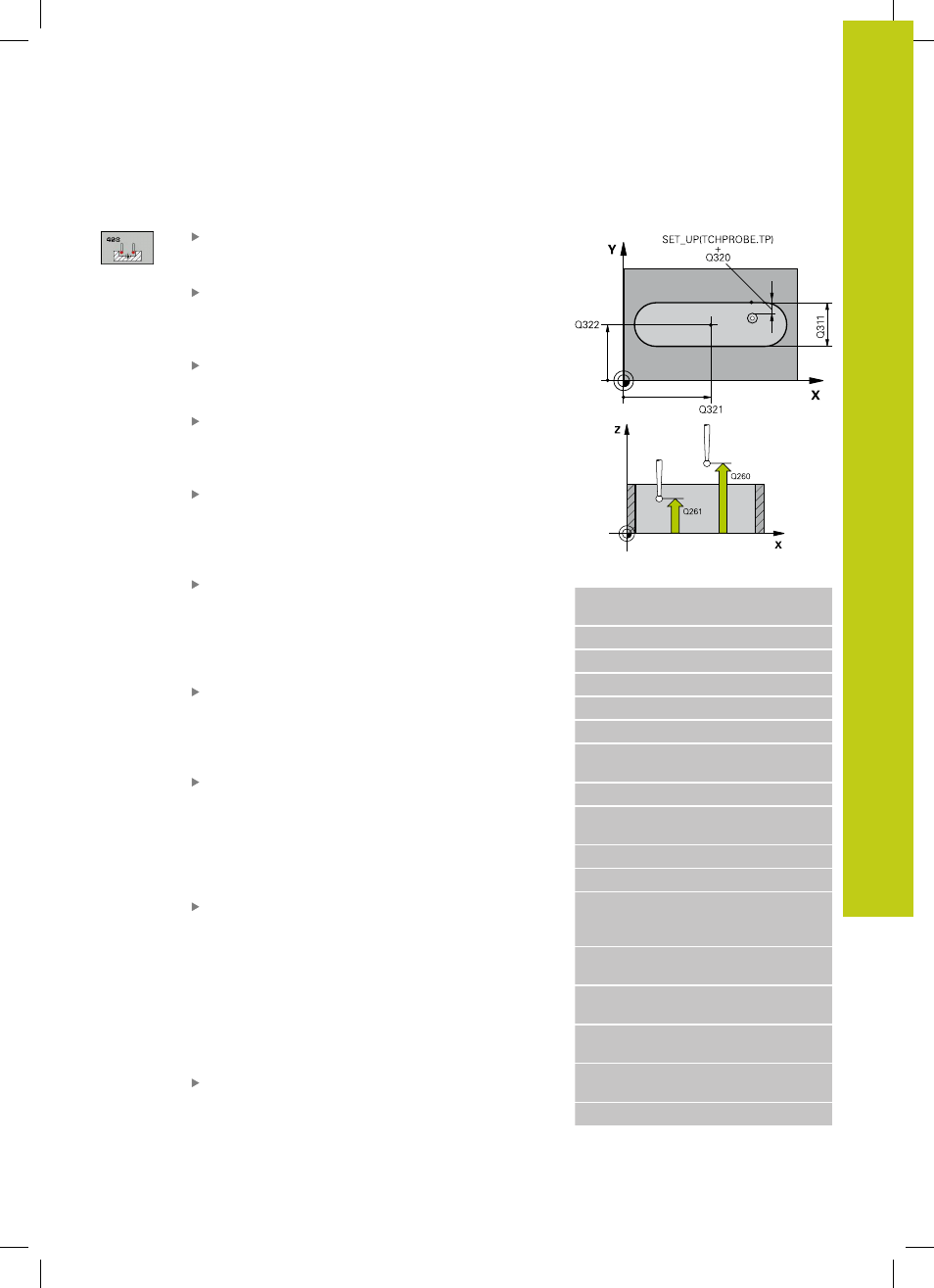

Параметры цикла
Центр по 1-ой оси
Q321 (абсолютно): центр
канавки по главной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Центр по 2-ой оси
Q322 (абсолютно): центр
канавки по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Ширина канавки
Q311 (в приращениях): ширина
канавки независимо от положения в плоскости
обработки. Диапазон ввода от 0 до 99999,9999
Ось измерения
Q272: ось плоскости обработки,
в которой должно производиться измерение:
1
: Главная ось = ось измерения
2
: Дополнительная ось = ось измерения
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон ввода
от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Переместите на определенную высоту
Q301:
Определите, как система контактов должна
перемещаться между точками измерения:
0
: Перемещение между точками измерения на
высоте измерения
1
: Перемещение между точками измерения на
определенной высоте
Номер в таблице
Q305: задается номер в
таблице предустановок/таблице нулевых точек,
в которой система ЧПУ должна сохранить
координаты центра канавки. В случае Q303=1:
При вводе Q305=0 система ЧПУ выводит
индикацию автоматически таким образом,
что новая точка привязки находится в центре
канавки. Если Q303=0: При вводе Q305=0
система ЧПУ описывает строку 0 таблицы
нулевых точек. Диапазон ввода от 0 до 99999
Новая точка привязки
Q405 (абсолютная):
координата по оси измерения, в которой система
ЧПУ должна установить полученный центр
канавки. Базовая настройка = 0. Диапазон ввода
от -99999,9999 до 99999,9999
NC-кадры
5TCH PROBE 408 ТОЧКА ПРИВЯЗКИ К
ЦЕНТРУ КАНАВКИ
Q321=+50
;СЕРЕДИНА 1-ОЙ ОСИ
Q322=+50
;СЕРЕДИНА 2-ОЙ ОСИ
Q311=25
;ШИРИНА ВЫЕМКИ
Q272=1
;ОСЬ ИЗМЕРЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+20
;БЕЗОПАСНАЯ ВЫСОТА
Q301=0
;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
Q305=10
;№ В ТАБЛИЦЕ
Q405=+0
;ОПОРНАЯ ТОЧКА
Q303=+1
;ПЕРЕДАЧА
РЕЗУЛЬТАТОВ
ИЗМЕРЕНИЯ
Q381=1
;КОНТАКТИРОВАТЬ
ОСЬ ЗОНДА
Q382=+85
;1. KO.ДЛЯ ОСИ
ЗОНДА
Q383=+50
;2. KO.ДЛЯ ОСИ
ЗОНДА
Q384=+0
;3. KO.ДЛЯ ОСИ
ЗОНДА
Q333=+1
;ОПОРНАЯ ТОЧКА
