Циклы: Вращение
12.31 ЗУБОФРЕЗЕРОВАНИЕ ЗУБЧАТОГО КОЛЕСА (цикл 880, DIN/ISO:
G880)
12
440
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
12.31 ЗУБОФРЕЗЕРОВАНИЕ ЗУБЧАТОГО
КОЛЕСА (цикл 880, DIN/ISO: G880)
Ход цикла

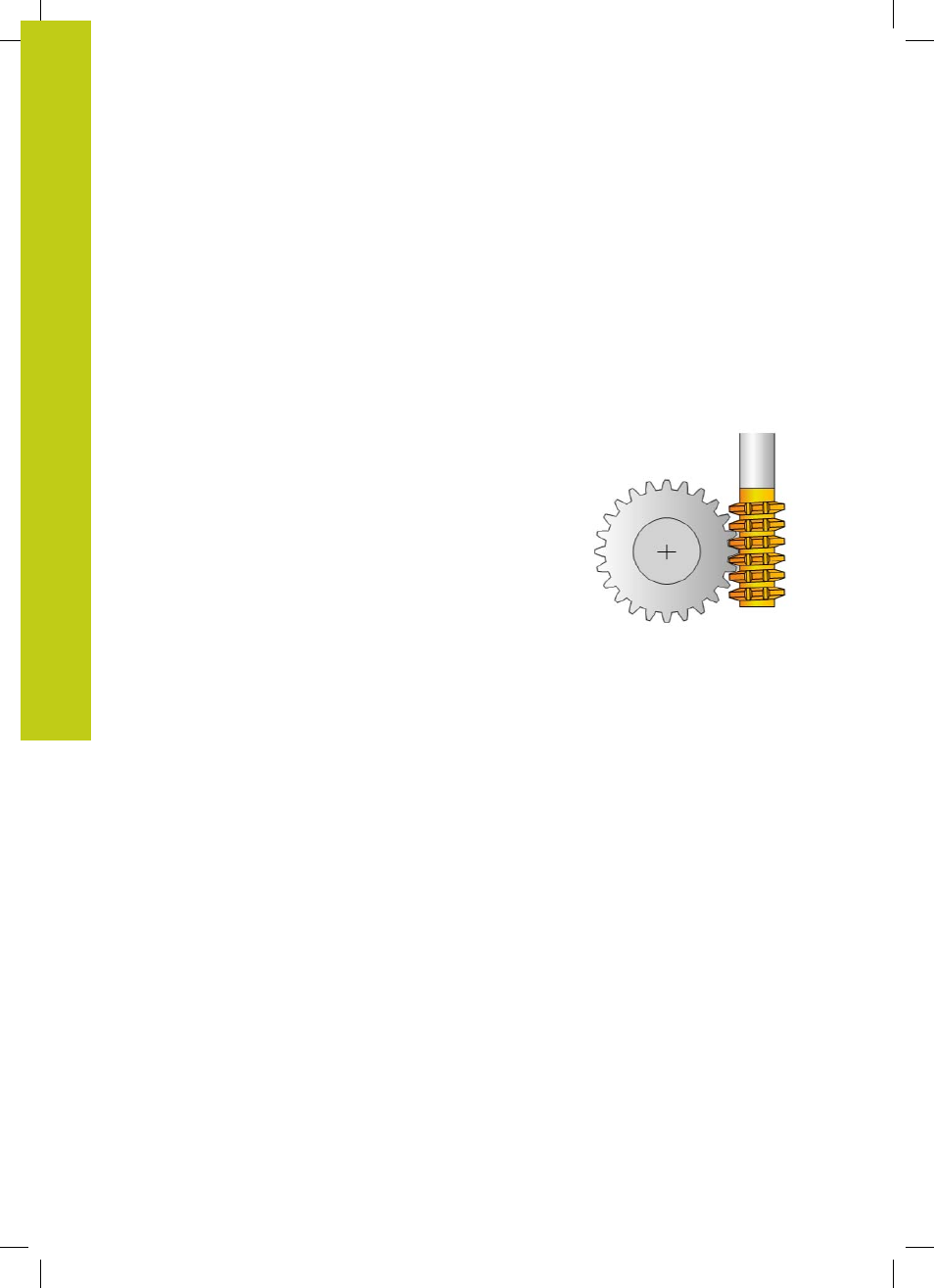

С помощью цикла 880 Обработка червячной фрезой можно
изготавливать цилиндрические зубчатые колеса с внешними
зубьями или косыми зубьями под любым углом. В цикле
сначала описывается сначала
зубчатое колесо
, а затем
инструмент
, с использованием которого выполняется
обработка. В цикле можно выбрать стратегию и сторону
обработки. Процесс обработки червячной фрезой выполняется
в ходе синхронизированного вращательного перемещения
инструментального шпинделя и поворотного стола.
Дополнительно фреза перемещается в осевом направлении
вдоль заготовки.
В ходе выполнения цикла 880 Обработка червячной фрезой
при необходимости может выполняться поворот системы
координат. Поэтому по завершении цикла необходимо
запрограммировать
цикл
801 СБРОС СИСТЕМЫ
КООРДИНАТ
и
M145
.
Ход цикла:
1 Система ЧПУ позиционирует инструмент на оси
инструмента на безопасную высоту Q260 в ходе
подачи FMAX. Если инструмент уже установлен на оси
инструмента в точке, значение которой превышает Q260, то
перемещение не происходит.
2 Перед поворотом плоскости обработки ЧПУ позиционирует
инструмент по оси Х с подачей FMAX на безопасную
координату. Если инструмент уже установлен в точке
на плоскости обработки, значение которой превышает
рассчитанную координату, то перемещение не происходит.
3 Теперь ЧПУ поворачивает плоскость обработки с подачей
Q253;
M144
активен внутри цикла
4 ЧПУ позиционирует инструмент с подачей FMAX в
начальную точку плоскости обработки.
5 Затем ЧПУ перемещает инструмент с подачей Q253 на
безопасное расстояние Q460.
