Циклы: Вращение
12.19 ПРОРЕЗНОЕ ВЫТАЧИВАНИЕ ПРОСТОЕ ПО ОСИ
(цикл 851, DIN/ISO: G851)
12
398
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
Параметры цикла
Объем обработки Q215: Установить объем
обработки:
0 : черновая и чистовая обработка
1 : только черновая обработка
2 : только чистовая обработка на чистовой размер
3 : только чистовая обработка на припуск
Безопасное расстояние Q460: зарезервировано,
в данное время функции не имеет
Диаметр конца контура
Q493: X-координата
конечной точки контура (данные диаметра)
Конец контура по Z
Q494: Координата по оси Z
точки конца контура
Подача черновой обработки
Q478: скорость
подачи при черновой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на оборот,
без M136 в миллиметрах в минуту.
Припуск на диаметр
Q483 (в приращениях):
Припуск на диаметр на определенном контуре
Припуск по Z
Q484 (в приращениях): Припуск на
заданный контур в аксиальном направлении
Подача чистовой обработки
Q505: скорость
подачи при чистовой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на оборот,
без M136 в миллиметрах в минуту.
Максимальная глубина резания
Q463:
максимальная подача на врезание (данные
радиуса) в радиальном направлении. Подача
распределяется равномерно, чтобы не
оставалось следов от шлифования. Диапазон
ввода от 0,001 до 999,999
Направление обработки
Q507: Направление
снятия стружки:
0 :двунаправленное (в оба направления)
1 : однонаправленное (в направлении контура)
Ширина сдвига Q508: Сокращение длины
разреза. Остаток материала в конце
предварительного прорезания срезается с
помощью хода прорезания. ЧПУ ограничивает
при необходимости запрограммированную
ширину сдвига.
Корректировка глубины
Q509: в зависимости
от материала, скорости подачи и т.д. при
обработке точением лезвие «опрокидывается».
Возникающую при этом ошибку подачи можно
скорректировать, варьируя глубину заточки.
Подача при врезании
Q488: скорость подачи
при обработке элементов врезания. Данное
значение ввода является опциональным. Если
оно не задается, то действует значение подачи,
заданное для токарной обработки.

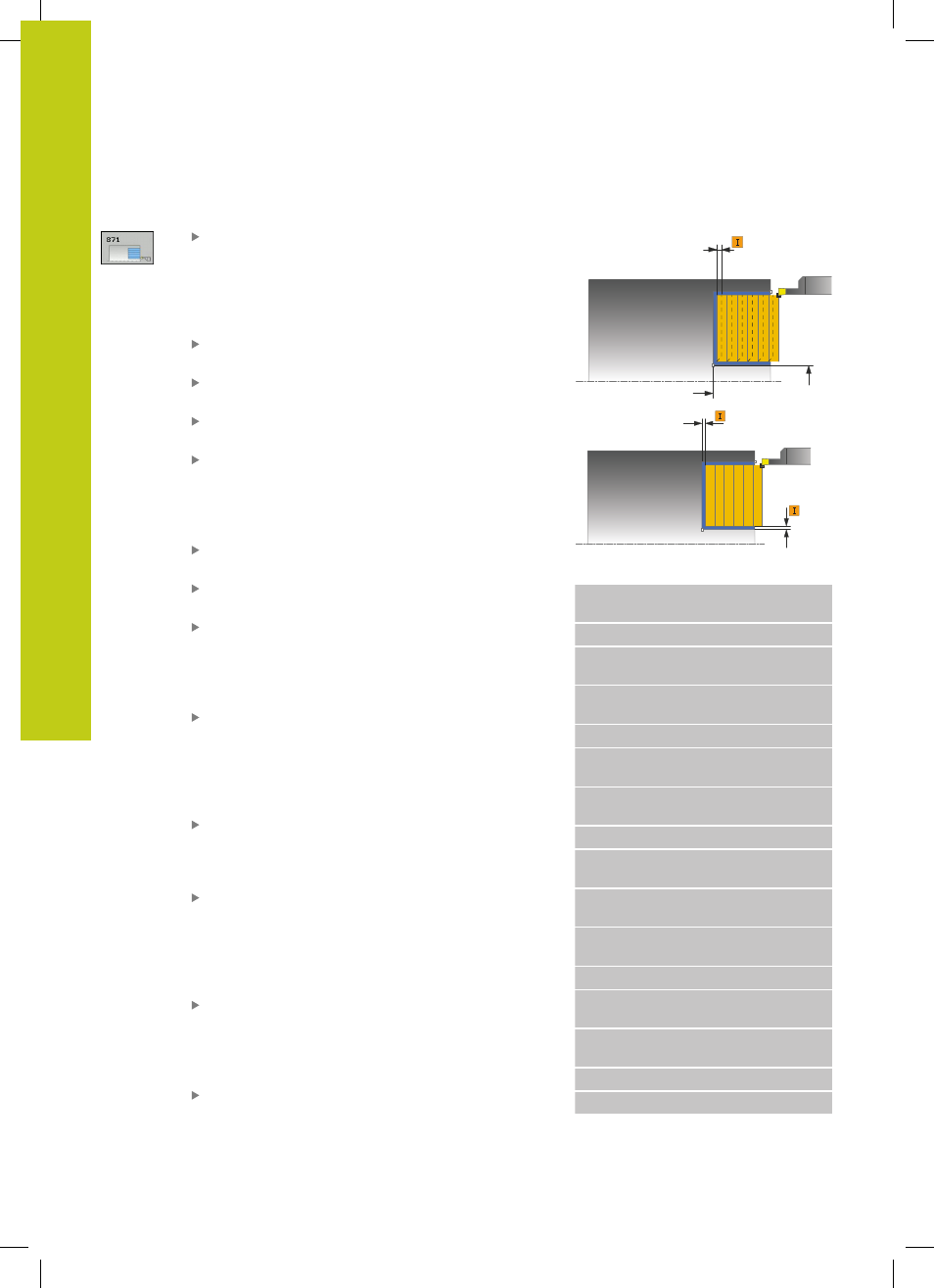

Q460
Ø Q493 Q494
Ø Q483
Q484
Кадры УП
11 CYCL DEF 851 ПРОРЕЗНОЕ
ТОЧЕНИЕ ПРОСТОЕ АКСИАЛЬНЫЙ
Q215=+0
;ОБЬЁМ ОБРАБОТКИ
Q460=+2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q493=+50 ;ДИАМЕТР КОНЦА
КОНТУРА
Q494=-10 ;КОНЕЦ КОНТУРА ПО Z
Q478=+0.3 ;ПОДАЧА ЧЕРН.
ОБРАБОТКИ
Q483=+0.4 ;ПРИПУСК НА
ДИАМЕТР
Q494=+0.2 ;ПРИПУСК ПО Z
Q505=+0.2 ;ПОДАЧИ ЧИСТ.
ОБРАБОТКИ
Q463=+2 ;MAX. ГЛУБИНА
РЕЗАНИЯ
Q507=+0 ;НАПРАВЛЕНИЕ
ОБРАБОТКИ
Q508=+0 ;ШИРИНА СДВИГА
Q509=+0 ;КОРРЕКТИРОВКА
ГЛУБИНЫ
Q488=+0 ;ПОДАЧА ПРИ
ВРЕЗАНИИ
12 L X+65 Y+0 Z+2 FMAX M303
13 CYCL CALL
