Циклы измерительных щупов: автоматическая установка точек

привязки

15.10 ОПОРНАЯ ТОЧКА СЕРЕДИНА ЦЕНТРОВОЙ ОКРУЖНОСТИ (Цикл

416, DIN/ISO: G416)

15

528

TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015

15.10 ОПОРНАЯ ТОЧКА СЕРЕДИНА

ЦЕНТРОВОЙ ОКРУЖНОСТИ (Цикл

416, DIN/ISO: G416)

Ход цикла

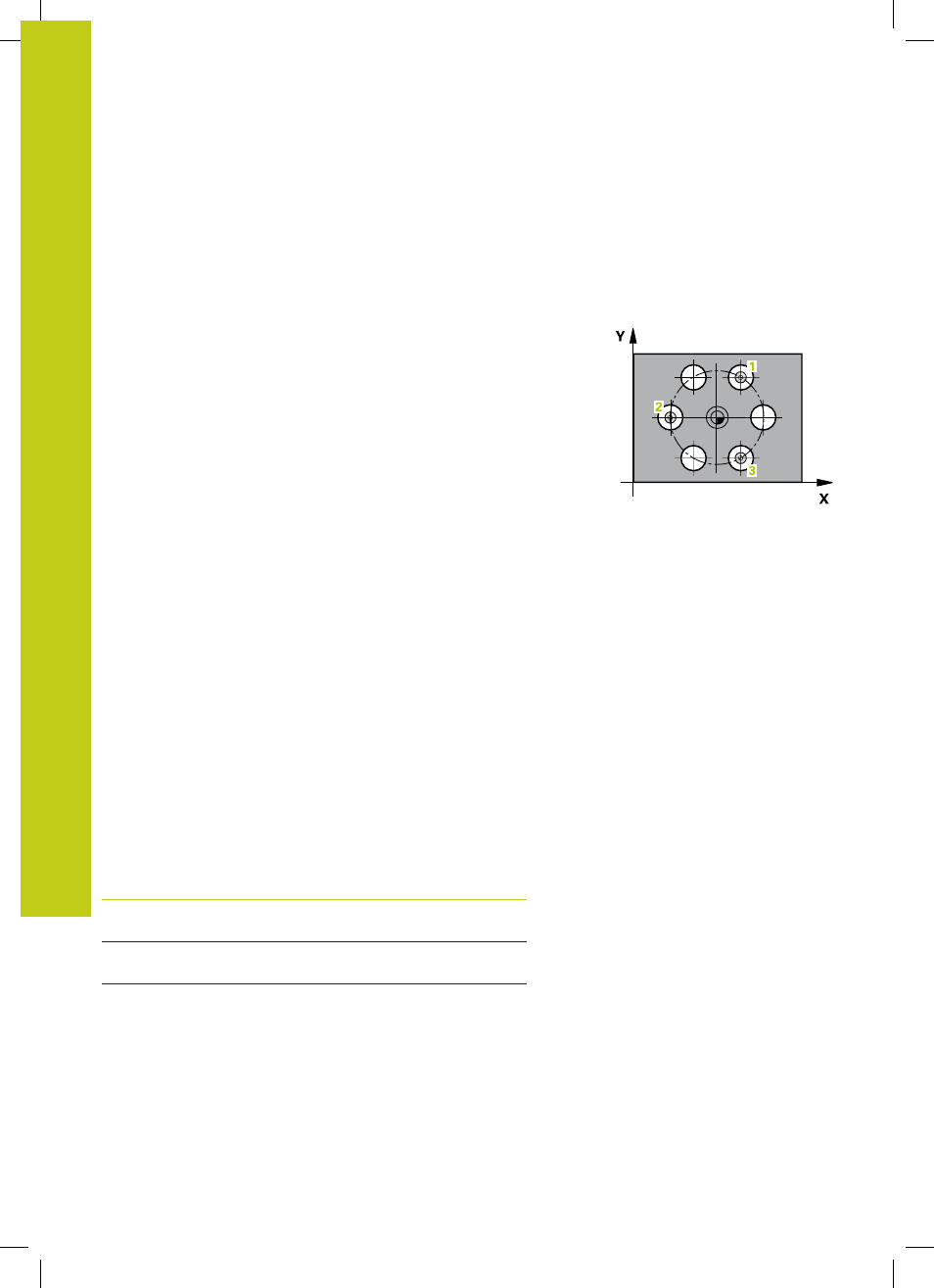

Цикл измерительного щупа 416 определяет центр окружности

отверстий путем измерения трех отверстий и задает его в

качестве точки привязки . По выбору система ЧПУ может

записывать этот центр в таблицу нулевых точек или в таблицу

предустановок.
1 Система ЧПУ позиционирует измерительный щуп в режиме

ускоренной подачи (значение из колонки FMAX) и с помощью

алгоритма позиционирования (смотри "Отработка циклов

измерительного щупа", Стр. 462) на заданный центр

первого отверстия

2 Затем зонд перемещается на заданную высоту измерения и

определяет путем контактирования первый центр отверстия

3 Затем зонд возвращается на безопасную высоту и

позиционирует на введенный центр второго отверстия

2

4 Затем УЧПУ перемещает зонд на заданную высоту

измерения и определяет путем контактирования второй

центр отверстия

5 Затем зонд возвращается на безопасную высоту и

позиционирует на введенный центр второго отверстия

3

6 Затем УЧПУ перемещает зонд на заданную высоту

измерения и определяет путем контактирования третий

центр отверстия

7 Затем ЧПУ позиционирует зонд обратно на безопасную

высоту и перерабатывает определенную опорную точку в

зависимости от параметров цикла Q303 и Q305 (смотри

"Общие черты всех циклов измерительных щупов при

установке точки привязки", Стр. 491) и записывает факт.

значения в представленных ниже Q-параметрах.

8 При необходимости отдельным измерением ЧПУ также

определяет точку привязки по оси измерительного щупа

Номер параметра

Значение

Q151

Фактическое значение центра по

главной оси

Q152

Фактическое значение центра по

вспомогательной оси

Q153

Фактическое значение диаметра

окружности отверстий
