Циклы: Вращение
12.21 ПРОРЕЗНОЕ ВЫТАЧИВАНИЕ ПО ОСИ КОНТУРА
(Цикл 850, DIN/ISO: G850)
12
406
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015

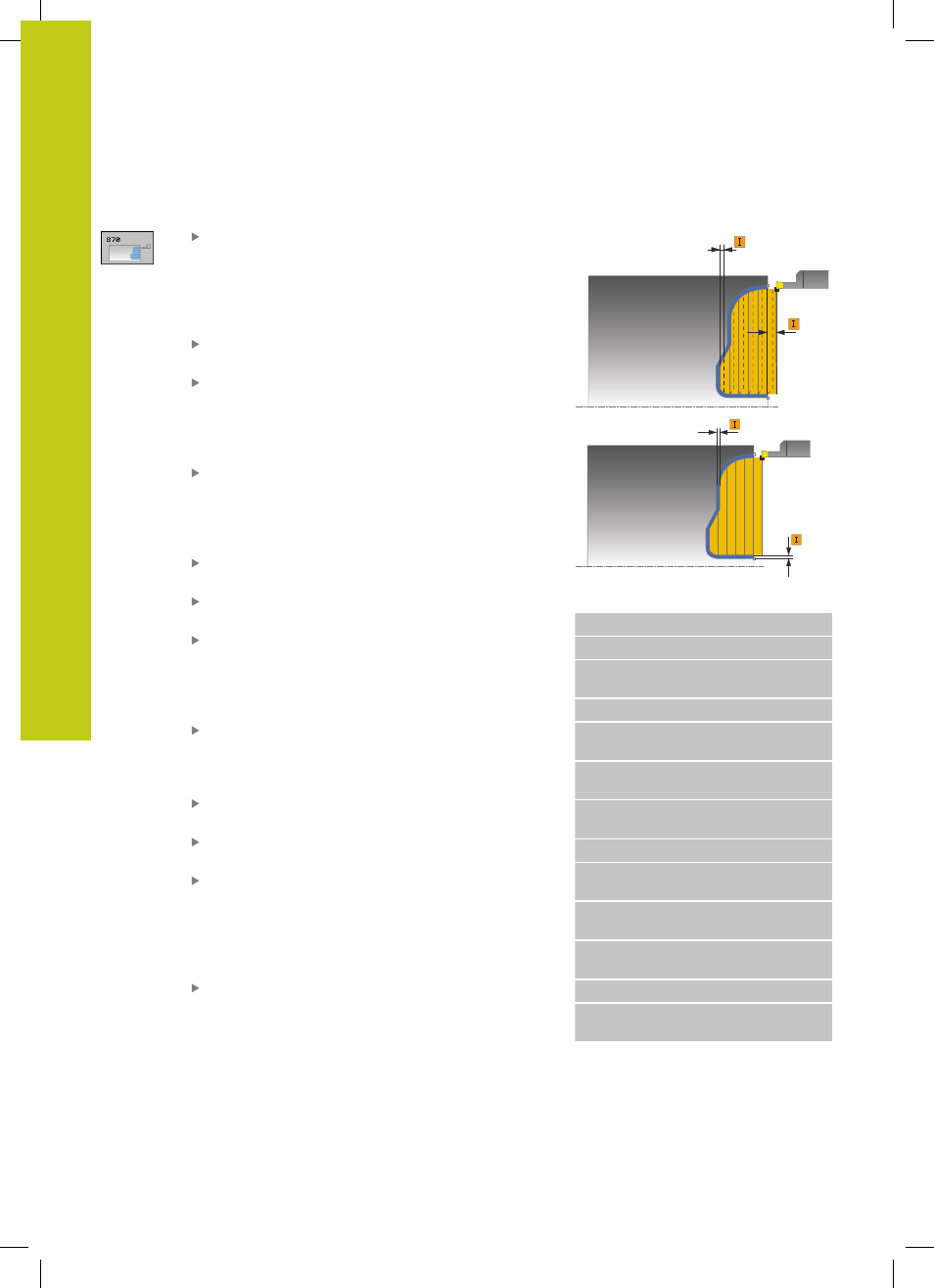

Параметры цикла
Объем обработки Q215: Установить объем
обработки:
0 : черновая и чистовая обработка
1 : только черновая обработка
2 : только чистовая обработка на чистовой размер
3 : только чистовая обработка на припуск
Безопасное расстояние Q460: зарезервировано,
в данное время функции не имеет
Подача черновой обработки
Q478: скорость
подачи при черновой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на оборот,
без M136 в миллиметрах в минуту.
Подача при врезании
Q488: скорость подачи
при обработке элементов врезания. Данное
значение ввода является опциональным. Если
оно не задается, то действует значение подачи,
заданное для токарной обработки.
Припуск на диаметр
Q483 (в приращениях):
Припуск на диаметр на определенном контуре
Припуск по Z
Q484 (в приращениях): Припуск на
заданный контур в аксиальном направлении
Подача чистовой обработки
Q505: скорость
подачи при чистовой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на оборот,
без M136 в миллиметрах в минуту.
Ограничение разреза
Q479: Активировать
ограничение разреза:
0 : нет активного ограничения разреза
1 : Ограничение разреза (Q480/Q482)
Предельное значение диаметра Q480: значение
по X для ограничения контура (данные диаметра)
Предельная величина Z
Q482: Значение Z для
ограничения контура
Максимальная глубина резания
Q463:
максимальная подача на врезание (данные
радиуса) в радиальном направлении. Подача
распределяется равномерно, чтобы не
оставалось следов от шлифования. Диапазон
ввода от 0,001 до 999,999
Направление обработки
Q507: Направление
снятия стружки:
0 :двунаправленное (в оба направления)
1 : однонаправленное (в направлении контура)
Q460
Q463
Ø Q483
Q484
Кадры УП
9 CYCL DEF 14.0 ДАННЫЕ КОНТУРА
10 CYCL DEF 14.1 КОНТУРН.МЕТКА 2
11 CYCL DEF 850 ПРОРЕЗНОЕ
ТОЧЕНИЕ КОНТ. АКСИАЛЬНЫЙ
Q215=+0
;ОБЬЁМ ОБРАБОТКИ
Q460=+2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q478=+0.3 ;ПОДАЧА ЧЕРН.
ОБРАБОТКИ
Q483=+0.4 ;ПРИПУСК НА
ДИАМЕТР
Q494=+0.2 ;ПРИПУСК ПО Z
Q505=+0.2 ;ПОДАЧИ ЧИСТ.
ОБРАБОТКИ
Q479=+0 ;ОГРАНИЧЕНИЕ
РАЗРЕЗА
Q480=+0 ;ПРЕД. ЗНАЧЕНИЕ
ДИАМЕТРА
Q482=+0 ;ПРЕД. ЗНАЧЕНИЕ Z
Q463=+2 ;MAX. ГЛУБИНА
РЕЗАНИЯ
