ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (Цикл 233, DIN/ISO: G233)
5.8
5
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
171

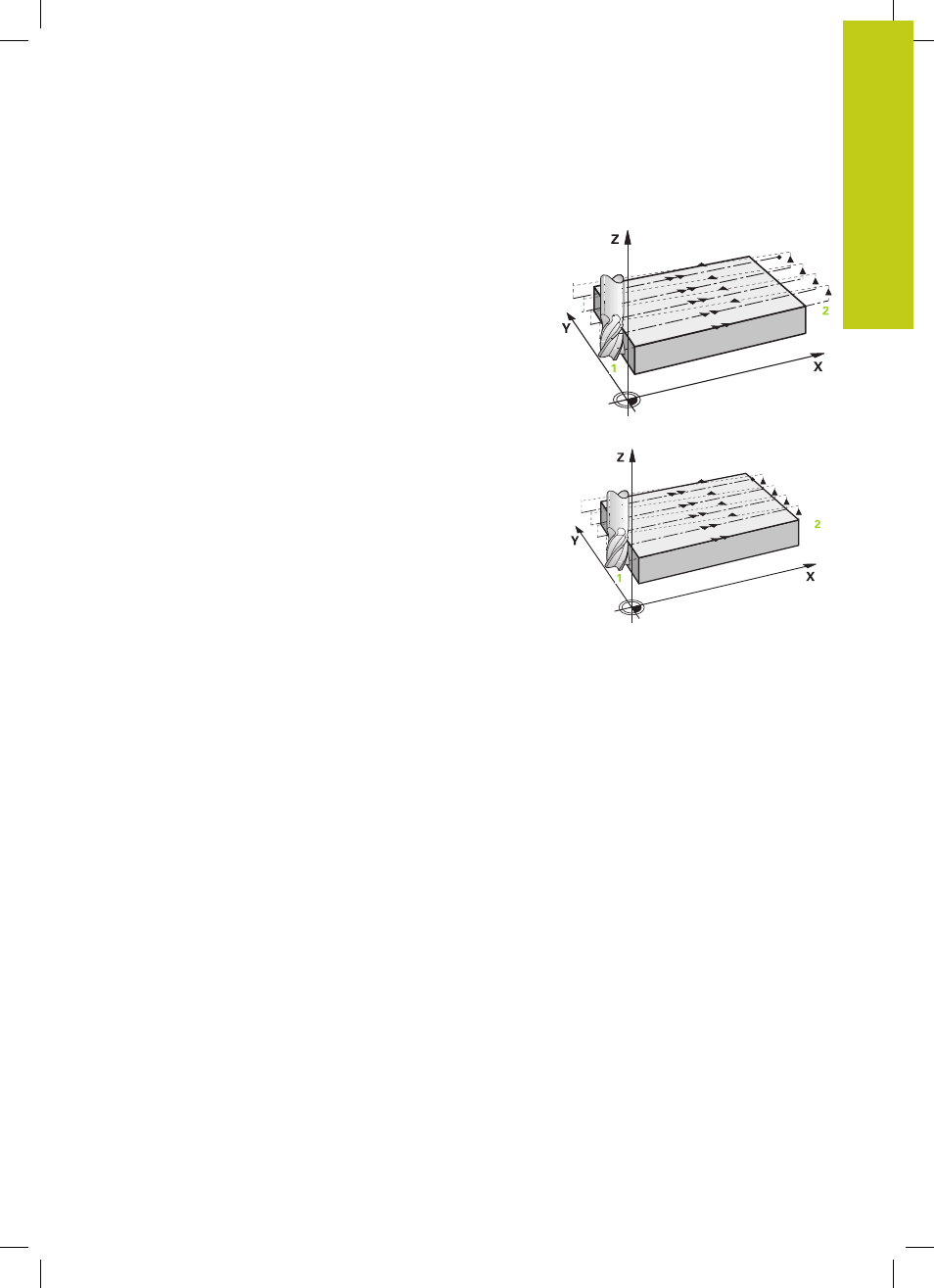

Стратегия Q389=2 и Q389 =3
Стратегии Q389=2 и Q389=3 различаются по перебегу во
время плоского фрезерования. При Q389=2 конечная точка
находится за пределами поверхности, при Q389=3 на краю
поверхности. Система ЧПУ рассчитывает конечную точку
2
по длине боковой поверхности и боковому безопасному
расстоянию. При выполнении стратегии Q389=2 система ЧПУ
дополнительно перемещает инструмент на расстояние радиуса
инструмента за пределы плоскости.
4 Затем инструмент перемещается в конечную точку с учетом
запрограммированной глубины фрезерования
2
.
5 Система ЧПУ перемещает инструмент на оси шпинделя на
безопасное расстояние над актуальной глубиной подвода
и движется обратно с FMAXнепосредственно к точке старта
следующей строки. ЧПУ рассчитывает смещение, исходя
из запрограммированной ширины, радиуса инструмента,
максимального коэффициента перекрытия траекторий и
бокового безопасного расстояния
6 Затем инструмент перемещается повторно на актуальную
глубину подвода и затем снова в направлении конечной
точки
2
7 Фрезерование таким способом повторяется, до полной
обработки заданной поверхности В конце последнего захода
система ЧПУ позиционирует инструмент на ускоренном ходу
FMAX
обратно в стартовую точку
1
8 Если установлены несколько подач, система ЧПУ
перемещает инструмент с подачей позиционирования на
оси шпинделя на следующую глубину врезания
9 Операция повторяется, пока все подводы будут выполнены.
При последнем врезании убирается заданный припуск на
чистовую обработку
10 В конце система ЧПУ перемещает инструмент на FMAX
назад на 2-е безопасное расстояние
