Циклы измерительных щупов: автоматическая установка точек
привязки
15.12 ОПОРНАЯ ТОЧКА СЕРЕДИНА 4 ОТВЕРСТИЙ (Цикл 418, DIN/ISO:
G418)
15
536
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
Учитывайте при программировании!
Внимание опасность столкновения!
Если Вы устанавливаете опорную точку при
помощи цикла измерительного щупа (Q303 = 0)
и дополнительно используете измерение по оси
(Q381 = 1), то допускается пропуск активации
преобразования координат
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.

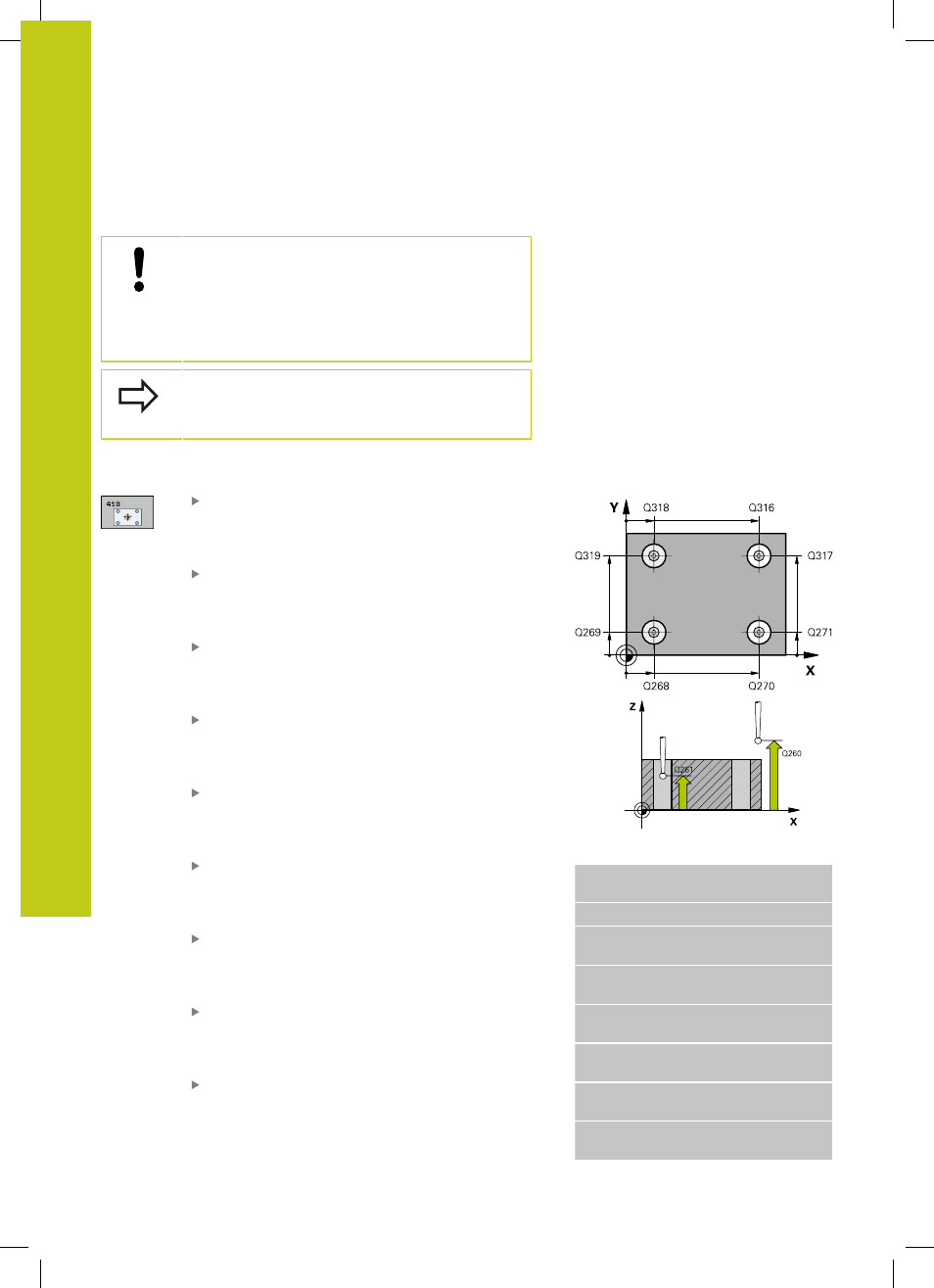

Параметры цикла
1-е отверстие: центр по 1-ой оси
Q268
(абсолютно): центр первого отверстия по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
1-е отверстие: центр по 2-ой оси
Q269
(абсолютно): центр первого отверстия по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
2-е отверстие: центр по 1-ой оси
Q270
(абсолютно): центр второго отверстия по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
2-е отверстие: центр по 2-ой оси
Q271
(абсолютно): центр второго отверстия по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
3. центр 1. оси
Q316 (абсолютная): Центр 3.
отверстия на главной оси обрабатываемой
поверхности Диапазон ввода от -99999.9999 до
99999.9999
3. центр 2. оси
Q317 (абсолютная): Центр
3. отверстия на дополнительной оси
обрабатываемой поверхности Диапазон ввода от
-99999.9999 до 99999.9999
4. центр 1. оси
Q318 (абсолютная): Центр 4.
отверстия на главной оси обрабатываемой
поверхности Диапазон ввода от -99999.9999 до
99999.9999
4. центр 2. оси
Q319 (абсолютная): Центр
4. отверстия на дополнительной оси
обрабатываемой поверхности Диапазон ввода от
-99999.9999 до 99999.9999
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Кадры УП
5TCH PROBE 418 ТОЧКА ПРИВЯЗКИ К
ЦЕНТРУ 4 ОТВЕРСТИЙ
Q268=+20
;1. ЦЕНТР 1. ОСИ
Q269=+25
;1. СЕРЕДИНА 2-ОЙ
ОСИ
Q270=+150
;2. СЕРЕДИНА 1-ОЙ
ОСИ
Q271=+25
;2. СЕРЕДИНА 2-ОЙ
ОСИ
Q316=+150
;3. СЕРЕДИНА 1-ОЙ
ОСИ
Q317=+85
;3. СЕРЕДИНА 2-ОЙ
ОСИ
Q318=+22
;4. СЕРЕДИНА 1-ОЙ
ОСИ
