ГРАВИРОВКА (Zyklus 225, DIN/ISO: G225) 11.8
11
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
311
Параметры цикла
Текст гравировки
QS500: Текст гравировки
внутри кавычек. Размещение строковой
переменной через кнопку Q цифровой
клавиатуры, кнопка Q на ASCI-клавиатуре
соответствует нормальному вводу текста.
Разрешенные символы: смотри "Гравировка
системных переменных", Стр. 314
Высота символа
Q513 (абсолютно): высота
гравируемого символа в мм. Диапазон ввода от 0
до 99999.9999

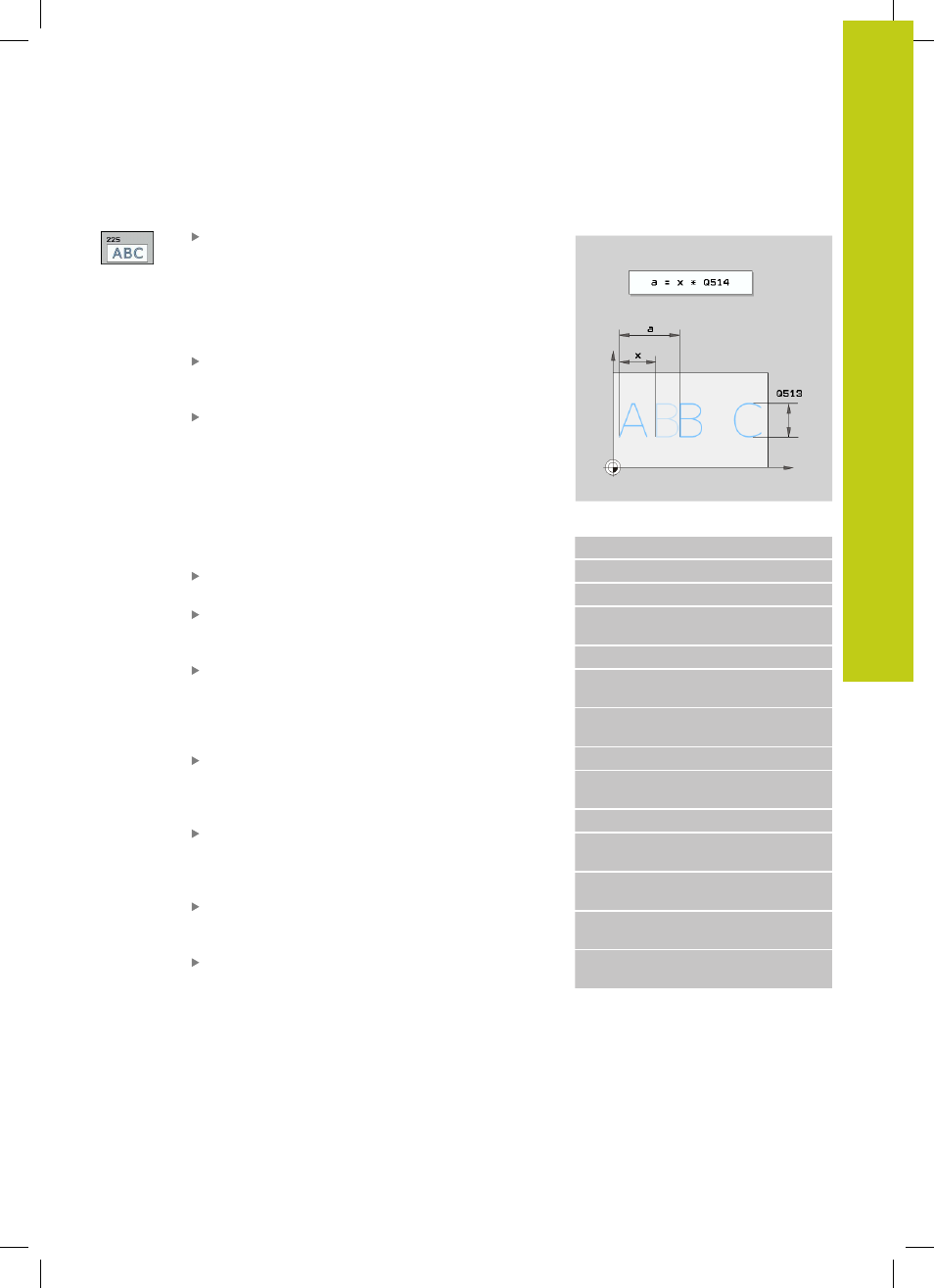

Коэффициент расстояния
Q514: выбранный
шрифт является так называемым
пропорциональным шрифтом. Это означает, что
каждый знак имеет собственную ширину, которую
система ЧПУ гравирует соответствующим
образом при Q514=0. При задании Q514
не равным 0 система ЧПУ масштабирует
расстояние между знаками. Диапазон ввода от 0
до 9.9999
Тип шрифта
Q515: в данный момент без
функции
Текст на прямой/окружности (0/1)
Q516:
Выгравировать текст вдоль прямой: Ввод = 0
Выгравировать текст на окружности: Ввод = 1
Положение вращения
Q374: Центральный
угол, если необходимо расположить текст
на окружности. Угол гравировки при прямом
расположении текста. Диапазон ввода: -360,0000
до +360,0000°
Радиус при гравировке текста на окружности
Q517 (абсолютно): радиус дуги окружности в мм,
на котором система ЧПУ должна расположить
текст Диапазон ввода от 0 до 99999.9999
Перемещение при фрезеровании
Q207:
Скорость перемещения инструмента при
фрезеровании, мм/мин. Диапазон ввода от 0 до
99999,999 или через FAUTO, FU, FZ
Глубина
Q201 (в приращениях): Расстояние
между лицевой поверхностью детали и
гравировочной основой
Подача врезания на глубину
Q206: Скорость
перемещения инструмента при врезании на
большую глубину, мм/мин. Диапазон ввода от 0
до 99999,999 или через FAUTO, FU
Кадры УП
62 CYCL DEF 225 ГРАВИРОВКА
QS500=“A“
;ТЕКСТ ГРАВИРОВКИ
Q513=10
;ВЫСОТА СИМВОЛА
Q514=0
;КОЭФФИЦИЕНТ
РАССТОЯНИЯ
Q515=0
;ТИП ШРИФТА
Q516=0
;РАСПОЛОЖЕНИЕ
ТЕКСТА
Q374=0
;ПОЛОЖЕНИЕ
ВРАЩЕНИЯ
Q517=0
;РАДИУС КРУГА
Q207=750
;ПОДАЧА
ФРЕЗЕРОВАНИЯ
Q201=-0.5
;ГЛУБИНА
Q206=150
;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q203=+20
;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50
;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
