ПОВОРОТ ПЕРПЕНДИКУЛЯРНО КОНТУРУ
(Цикл 820, DIN/ISO: G820)
12.15
12
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
381
Параметры цикла
Объем обработки Q215: Установить объем
обработки:
0 : черновая и чистовая обработка
1 : только черновая обработка
2 : только чистовая обработка на чистовой размер
3 : только чистовая обработка на припуск
Безопасное расстояние Q460 (в инкрементах):
расстояние для движения отвода и
предварительного позиционирования.
Возврат контура
Q499: Установить направление
обработки контура:
0 : Контур будет обрабатываться в
запрограммированном направлении
1 : Контур будет обрабатываться в направлении,
обратном запрограммированному
Максимальная глубина резания
Q463:
максимальная подача на врезание в аксиальном
направлении. Подача распределяется
равномерно, чтобы не оставалось следов от
шлифования.
Подача черновой обработки
Q478: скорость
подачи при черновой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на оборот,
без M136 в миллиметрах в минуту.
Припуск на диаметр
Q483 (в приращениях):
Припуск на диаметр на определенном контуре
Припуск по Z
Q484 (в приращениях): Припуск на
заданный контур в аксиальном направлении
Подача чистовой обработки
Q505: скорость
подачи при чистовой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на оборот,
без M136 в миллиметрах в минуту.
Врезание
Q487: Разрешить обработку элементов
врезания:
0 :не обрабатывать элементы врезания
1 : обрабатывать элементы врезания
Подача при врезании Q488: скорость подачи
при обработке элементов врезания. Данное
значение ввода является опциональным. Если
оно не задается, то действует значение подачи,
заданное для токарной обработки.

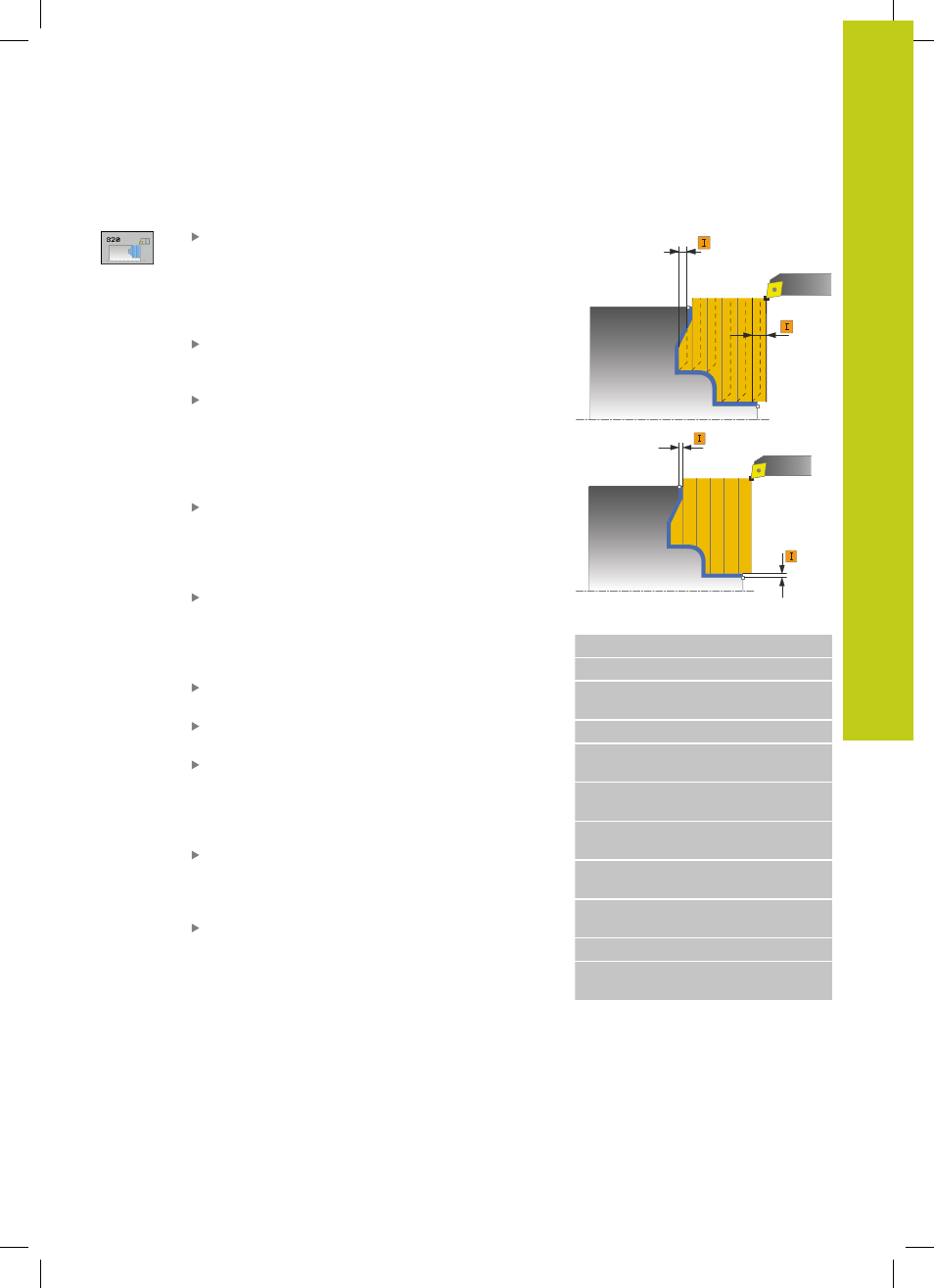

Q460
Q463
Ø Q483
Q484
Кадры УП
9 CYCL DEF 14.0 ДАННЫЕ КОНТУРА
10 CYCL DEF 14.1 КОНТУРН.МЕТКА 2
11 CYCL DEF 820 ПОПЕРЕЧНОЕ
ТОЧЕНИЕ КОНТУРА
Q215=+0
;ОБЬЁМ ОБРАБОТКИ
Q460=+2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q499=+0 ;ОБРАТНЫЙ ХОД ПО
КОНТУРУ
Q463=+3 ;MAX. ГЛУБИНА
РЕЗАНИЯ
Q478=+0.3 ;ПОДАЧА ЧЕРН.
ОБРАБОТКИ
Q483=+0.4 ;ПРИПУСК НА
ДИАМЕТР
Q494=+0.2 ;ПРИПУСК ПО Z
Q505=+0.2 ;ПОДАЧИ ЧИСТ.
ОБРАБОТКИ
