Циклы: специальные функции
11.6 ТОЧЕНИЕ ИНТЕРПОЛЯЦИЕЙ ЧИСТОВАЯ ОБРАБОТКА (цикл 292,
DIN/ISO: G292, опция ПО 96)
11
298
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
Параметры цикла
Выполнить связывание шпинделя (0, 1)
Q560:
задать связывание шпинделя.
0
: связывание шпинделя отключено
(фрезерование контура)
1
: связывание шпинделя включена (точение
контура)

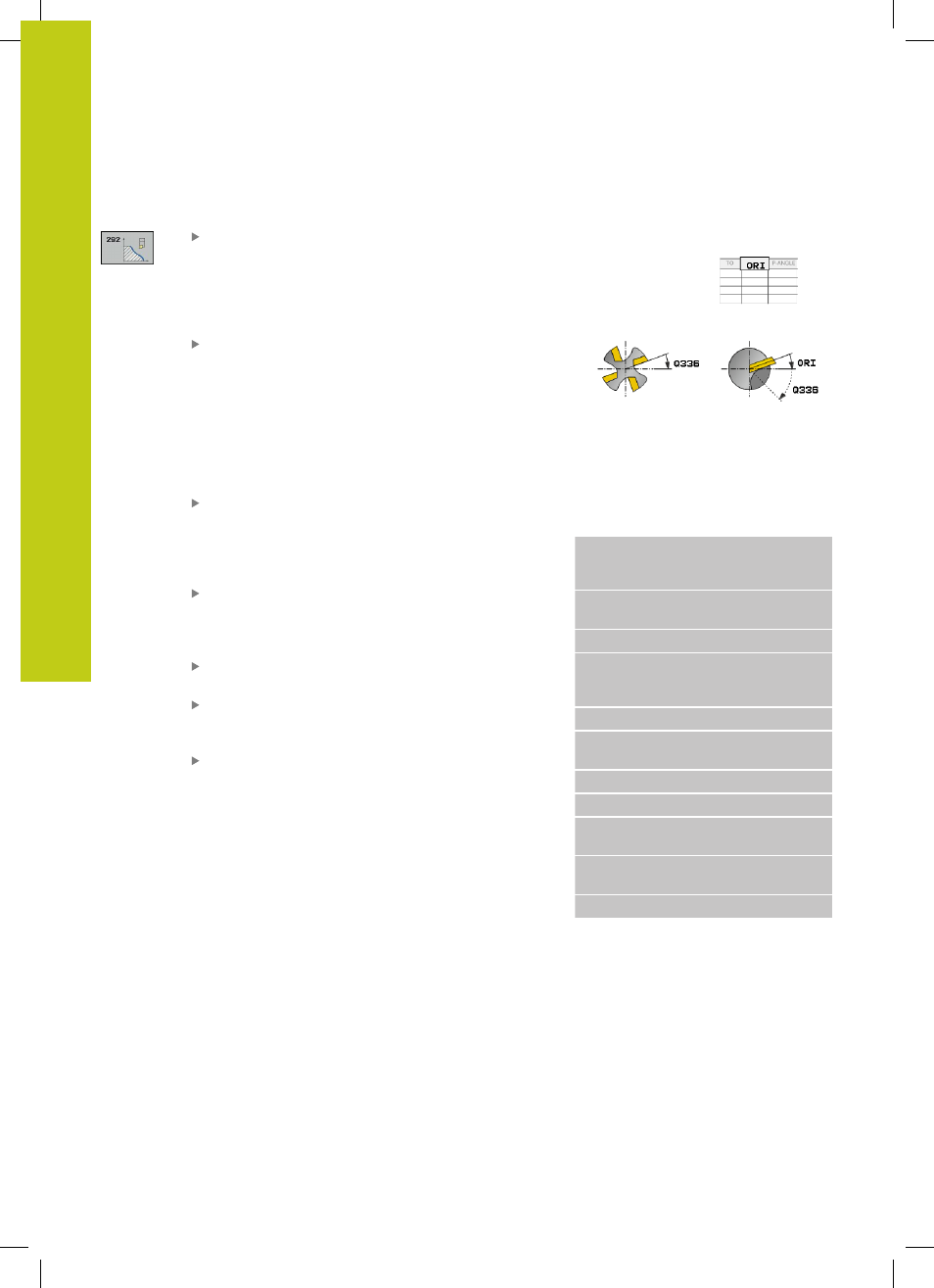

Угол ориентации шпинделя
Q336: Перед
началом обработки ЧПУ устанавливает
инструмент под данным углом. При работе с
фрезерным инструментом режущую кромку
следует устанавливать по направлению к центру
точения (вращения). Если в таблице инструмента
задано значение "ORI", то оно используется
также при ориентации шпинделя. Диапазон ввода
от 0,000 до 360,000
Направление вращения инструмента (3,
4)
Q546: Направление вращения шпинделя
активного инструмента:
3
: Инструмент, вращающийся вправо (M3)
4
: Инструмент, вращающийся влево (M4)
Тип обработки (+1, 0)
Q529: Задайте
выполнение внутренней или внешней обработки:
+1
: Внутренняя обработка
0
: Внешняя обработка
Припуск на площадь
Q221: Припуск в плоскости
обработки. Диапазон ввода от 0 до 99,9999
Врезание за оборот
Q441 (мм/об.): значение,
на которое система ЧПУ смещает инструмент за
один оборот. Диапазон ввода от 0,001 до 99,999
Подача
Q449 (мм/мин): Подача относительно
начальной точки контура Q491. Диапазон ввода:
от 0,1 до 99999,9 Подача по траектории центра
инструмента настраивается в зависимости от
радиуса инструмента и типа обработки Q529.
Результатом является запрограммированная
скорость резания в диаметрах начальной точки
контура.
Q529=1: Значение подачи по траектории центра
инструмента уменьшается в ходе внутренней
обработки
Q529=0: Значение подачи по траектории центра
инструмента увеличивается в ходе внешней
обработки
NC-кадры
63 CYCL DEF 292 ТОЧЕНИЕ С
ИНТЕРПОЛЯЦИЕЙ – ЧИСТОВАЯ
ОБРАБОТКА КОНТУРА
Q560=1
;СВЯЗЫВАНИЕ
ШПИНДЕЛЯ
Q336=0
;УГОЛ ШПИНДЕЛЯ
Q546=3
;НАПРАВЛЕНИЕ
ВРАЩЕНИЯ
ИНСТРУМЕНТА
Q529=0
;ТИП ОБРАБОТКИ
Q221=0
;ПРИПУСК НА
ПЛОЩАДЬ
Q441=0.5
;ВРЕЗАНИЕ ЗА ОБОРОТ
Q449=2000
;ПОДАЧА
Q491=0
;ДИАМЕТР НАЧАЛА
КОНТУРА
Q357=2
;БЕЗОП. РАССТОЯНИЕ,
СТОРОНА
Q445=50
;БЕЗОПАСНАЯ ВЫСОТА
